Interruttore automatico magnetotermico con potere d'interruzione pari a secondo CEI EN 60898-1 (Icn) e pari a 50 kA secondo CEI EN 60947-2 (Icu), tensione (Un) 400 V a 50-60 Hz. L'interruttore è adatto all'installazione in impianti del terziario e industriali, atto a proteggere l'impianto da correnti di sovraccarico e cortocircuito. Il dispositivo è dotato di 4 poli protetti, curva di intervento C, corrente nominale (In) pari a 20 A e presenta un ingombro uguale a 6 moduli DIN.

EAN

3250613232078

Marca

Hager

Confezione

1 pezzo

Interruttori automatici magnetotermici e solo magnetici

Interruttore automatico magnetotermico 50kA 4P curva C 20A 6M HMX420

Name: HMX420
Brand: Hager
SKU: HMX420
Price: 685.08 EUR

Prezzo

685,08 €

/ pezzo *

Trova un distributore

Accessori
Proprietà tecniche
Valore ambientale
Documenti
Più prodotti

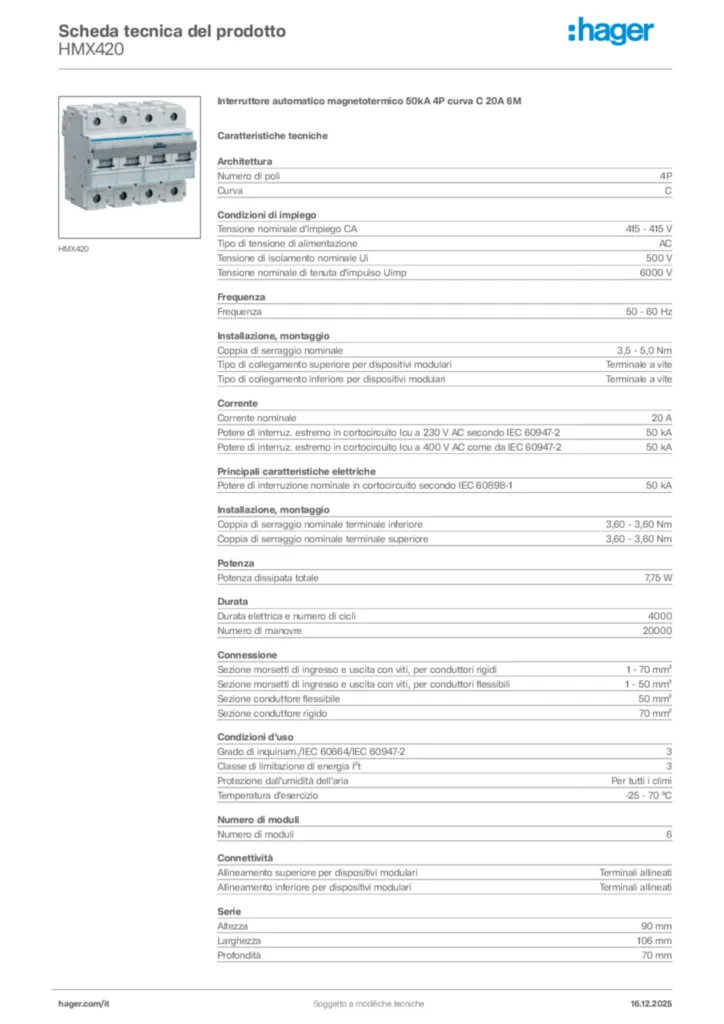

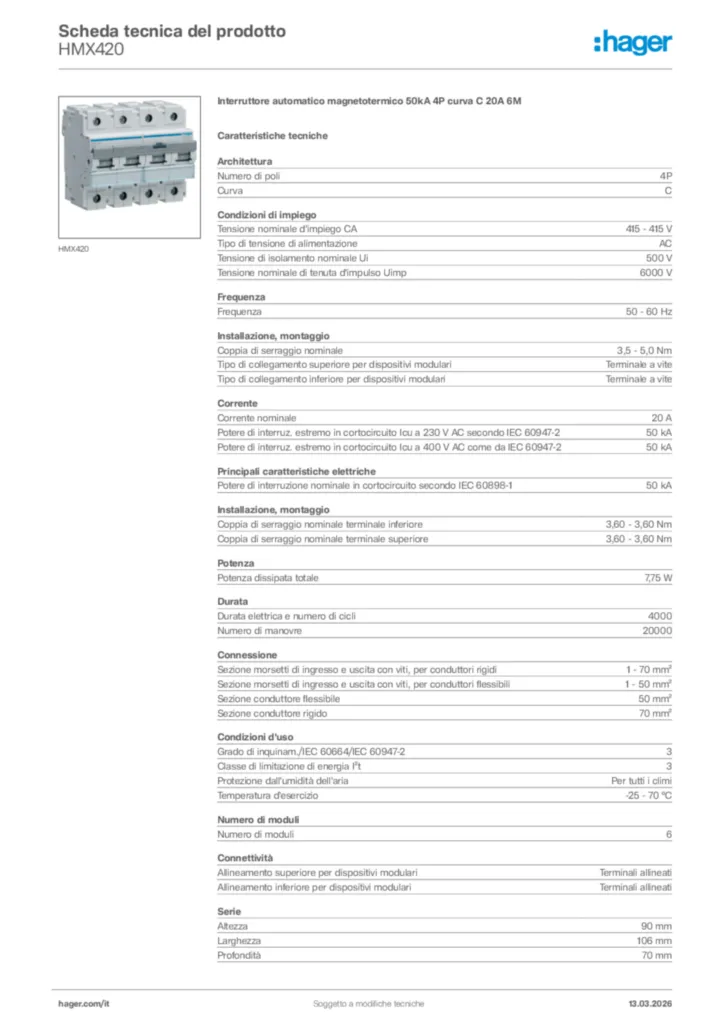

Scarica la scheda tecnica

Completa il tuo sistema

Blocco differenziale 125 A tipo A-HI 3 accessori disponibili
Blocco differenziale 125 A tipo AC 3 accessori disponibili
Funzioni di blocco ed interblocco 1 accessori disponibili
alotte coprimorsetti 1 accessori disponibili
Accessori meccanici per componenti a bassa tensione 1 accessori disponibili
Bobina di minima tensione 1 accessori disponibili

Proprietà tecniche

Corrente nominale

20 A
Potere di interruzione estremo di cortocircuito Icu secondo IEC 60947-2

50 kA
Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2

50 kA

Numero di poli

4P
Curva

C

Numero di moduli

6

Potere di interruzione nominale in cortocircuito secondo IEC 60898-1

50 kA

Coppia di serraggio nominale terminale superiore

3,60 - 3,60 Nm
Coppia di serraggio nominale terminale inferiore

3,60 - 3,60 Nm
Coppia di serraggio nominale

3,5 - 5,0 Nm
Tipo di collegamento inferiore per dispositivi modulari

Terminale a vite
Tipo di collegamento superiore per dispositivi modulari

Terminale a vite
Possibilità di montaggio a 360°

SÌ

Tensione nominale d'impiego CA

415 - 415 V
‌Tipo di tensione di alimentazione

AC
Tensione di isolamento nominale Ui

500 V
Tensione nominale di tenuta d'impulso Uimp

6000 V

Frequenza

50 - 60 Hz

Sezione morsetti di ingresso e uscita con viti, per cavi rigidi

1 - 70 mm²
Sezione morsetti di ingresso e uscita con viti, per cavi flessibili

1 - 50 mm²
Sezione di morsetti in ingresso con viti per conduttori flessibili

1 - 50 mm²
Sezione morsetti con viti, per conduttori rigidi

1 - 70 mm²
Sezione conduttore flessibile

50 mm²
Sezione conduttore rigido

70 mm²

Classe di protezione dall'ingresso (IP)

IP20

Grado di inquinam./IEC 60664/IEC 60947-2

3
Classe di limitazione di energia I²t

3
Protezione dall'umidità dell'aria

Per tutti i climi
Temperatura d’esercizio

-25 - 70 °C

Potenza dissipata totale

7,75 W

Allineamento superiore per dispositivi modulari

Terminali allineati
Allineamento inferiore per dispositivi modulari

Terminali allineati

Altezza

90 mm
Larghezza

106 mm
Profondità

70 mm

Valore ambientale

Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.

Conformità ROHS Sì

Conformità REACH – SVHC free Sì
