Υλικά ράγας

ΣΥΣΚ. ΑΝΙΧΝ. ΗΛ. ΤΟΞΟΥ & ΑΣΦ. 6kA B 10A ARC910D

EAN

3250611012658

Συσκευασία

1 τμχ

Τιμή

192,08 €

/ τμχ

Αξεσουάρ
Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Ολοκληρώστε το συστημά σας

Βοηθητικές επαφές 2 διαθέσιμα προϊόντα
Αντάπτορες ράγας DIN 1 διαθέσιμα προϊόντα
Μπάρες γεφύρωσης για υλικά ράγας 6 διαθέσιμα προϊόντα
Καλύμματα ακροδεκτών διακοπτών ισχύος 2 διαθέσιμα προϊόντα
Καλύμματα μπαρών 2 διαθέσιμα προϊόντα
Εξαρτήματα κλειδώματως και μανδάλωσης 1 διαθέσιμα προϊόντα

Τεχνικές ιδιότητες

Ονομαστικό ρεύμα

10 A
Ονομαστικό ρεύμα στους -25 °C

12,02 A
Ονομαστικό ρεύμα στους -20°C

11,85 A
Ονομαστικό ρεύμα στους -15 °C

11,68 A
Ονομαστικό ρεύμα στους -10 °C

11,50 A
Ονομαστικό ρεύμα στους -5 °C

11,33 A
Ονομαστικό ρεύμα στους 0°C

11,15 A
Ονομαστικό ρεύμα στους 5 °C

10,97 A
Ονομαστικό ρεύμα στους 10 °C

10,78 A
Ονομαστικό ρεύμα στους 15 °C

10,59 A
Ονομαστικό ρεύμα στους 20°C

10,40 A
Ονομαστικό ρεύμα στους 25 °C

10,20 A
Ονομαστικό ρεύμα στους 30 °C

10 A
Ονομαστικό ρεύμα στους 35 °C

9,86 A
Ονομαστικό ρεύμα στους 40°C

9,71 A
Ονομαστικό ρεύμα στους 45°C

9,56 A
Ονομαστικό ρεύμα στους 50°C

9,41 A
Ονομαστικό ρεύμα στους 55 °C

9,26 A
Ονομαστικό ρεύμα στους 60 °C

9,10 A
Ονομαστική ικανότητα διακοπής βραχυκυκλώματος σε 230V AC (IEC60898-1)

6 kA

Καμπύλη

B
Πόλοι

1P+N

Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,1 - 2,1 Nm
Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,1 - 2,1 Nm
Ονομαστική ροπή σύσφιξης

2,1 - 2,1 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών, δυνατότητα χρήσης διχαλωτών μπαρών
Τύπος σύνδέσεων για υλικά ράγας

quickconnect

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Ονομαστική τάση λειτουργίας Ue

230 - 230 V

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

2,65 W

Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 60 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-40 - 70 °C

Αριθμός μηχανικών λειτουργιών

4.000
Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000

Αριθμός στοιχείων

2

Ύψος

85 mm
Πλάτος

35,50 mm
Βάθος

70 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναί

Πιστοποιήσεις και έγγραφα

REACH declaration ARC910D

PDF

RoHS report ARC910D

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ARC910D

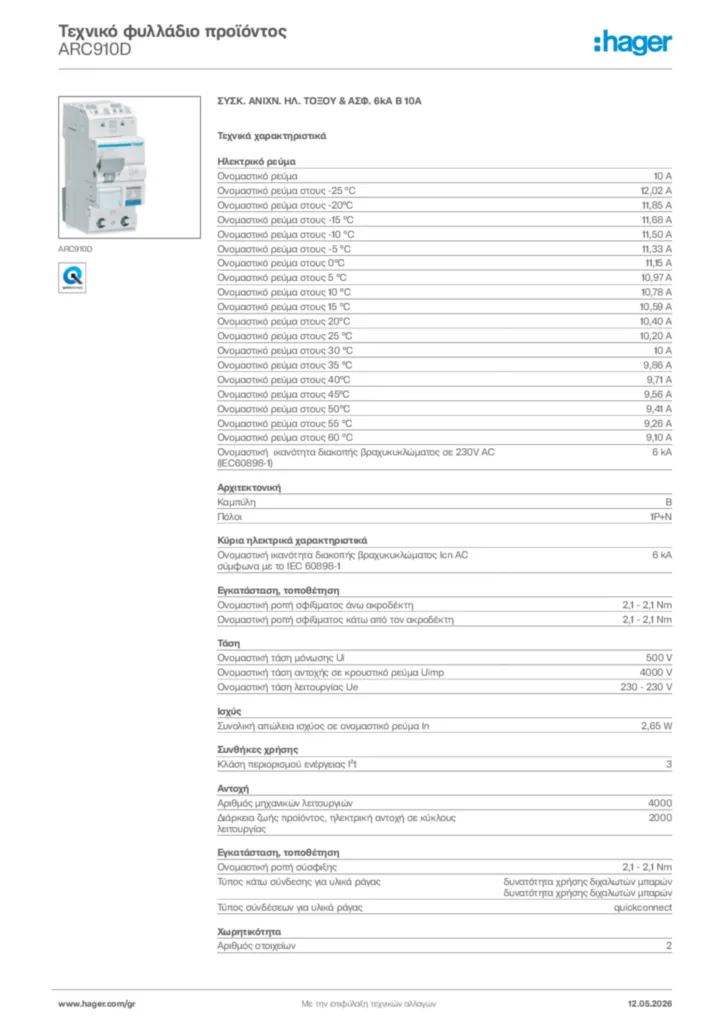

Product datasheet

Hager Τεχνικό φυλλάδιο προϊόντος ARC910D

ΣΥΣΚ. ΑΝΙΧΝ. ΗΛ. ΤΟΞΟΥ & ΑΣΦ. 6kA B 10A

PDF
Installation manual

Installation manual en-GB, fi-FI, de-DE, nl-NL 2023-05-30

PDF

775,85 kB
Declaration of conformity

Declaration

Declaration of conformity International 2020-02-25

PDF

150,74 kB

Περισσότερα τεκμηρίωση
