La nouvelle gamme de disjoncteurs ouverts hw+
Smart. Sûre. Simple.

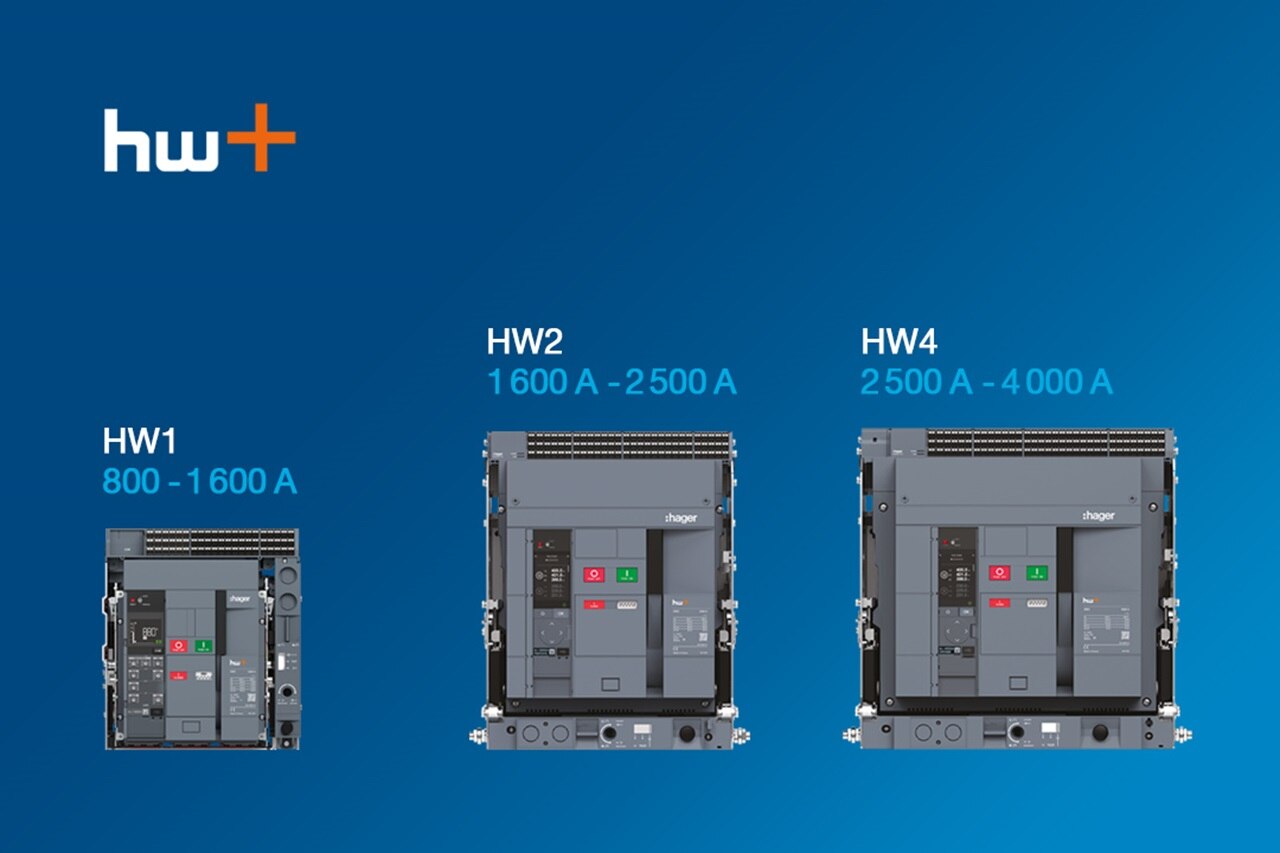

C'est l'objectif de la gamme d'ACB hw+ Hager ! Choisissez parmi 3 tailles de disjoncteurs et interrupteurs-sectionneurs avec différents pouvoirs de coupure et intensités nominale. Optez pour des déclencheurs sentinel LSI ou sentinel Energy LSI et vous trouverez la solution idéale pour vos installations électriques.
hw+, la gamme adaptée
à vos projets tertiaires
Que vous soyez bureau d'études, tableautier, installateur ou encore exploitant, nos disjoncteurs ouverts hw+ offrent toutes les fonctions dont vous avez besoin pour optimiser la conception, la réalisation et l'exploitation des équipements dans tous les bâtiments tertiaires.
Les applications dans les bâtiments exigent des capacités de protection très variées. La gamme d’ACB hw+ couvre tous les besoins avec seulement deux déclencheurs.
Le déclencheur sentinel LSI fournit toutes les fonctionnalités de protection et de réglage standard pour les applications conventionnelles.
Le déclencheur sentinel Energy LSI offre des fonctions de protection et de commande avancées ainsi que des fonctions de communication, d’alarme et de mesure, ce qui en fait le choix idéal pour les cas particulièrement exigeants.
Zoom sur la nouvelle gamme de disjoncteurs ouverts Hager : hw+
Avec les nouveaux disjoncteurs ouverts, vous bénéficiez d'une flexibilité maximale lors de la phase de conception.

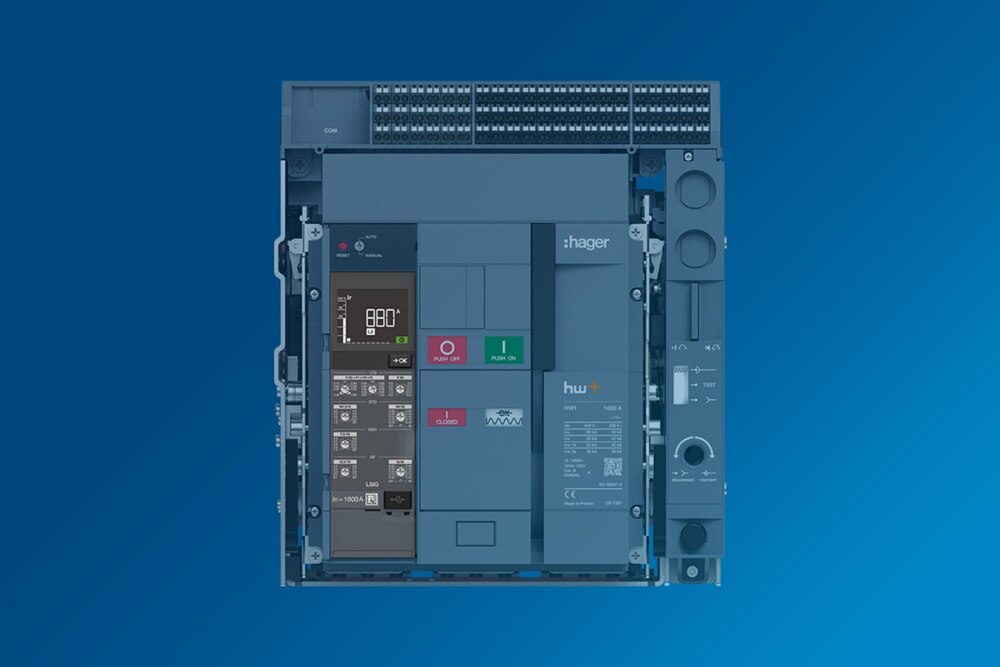

hw+ avec déclencheur
sentinel LSI
Le déclencheur sentinel parvient à combiner toutes les fonctions et tous les outils dont vous avez besoin dans un seul système. Vous pouvez ainsi réagir à tout moment aux évènements de votre installation électrique. L'écran LCD et l'interface de navigation intuitive facilitent son utilisation. Tous les réglages de protection peuvent être effectués directement au niveau du déclencheur.
Les principaux avantages du déclencheur sentinel LSI
• Maintenance facile,
• déclencheurs sûrs et faciles à utiliser,
• contacts d'alarme de sortie,
• facilité de mise en service via logiciel,
• alertes et alarmes de déclenchement,
• montage sûr et facile des accessoires,
• verrouillage et interverrouillage faciles.
Les principales fonctionnalités du déclencheur sentinel LSI
Ecran LCD
L'afficheur LCD bien lisible permet un réglage et une configuration aisés de votre déclencheur.

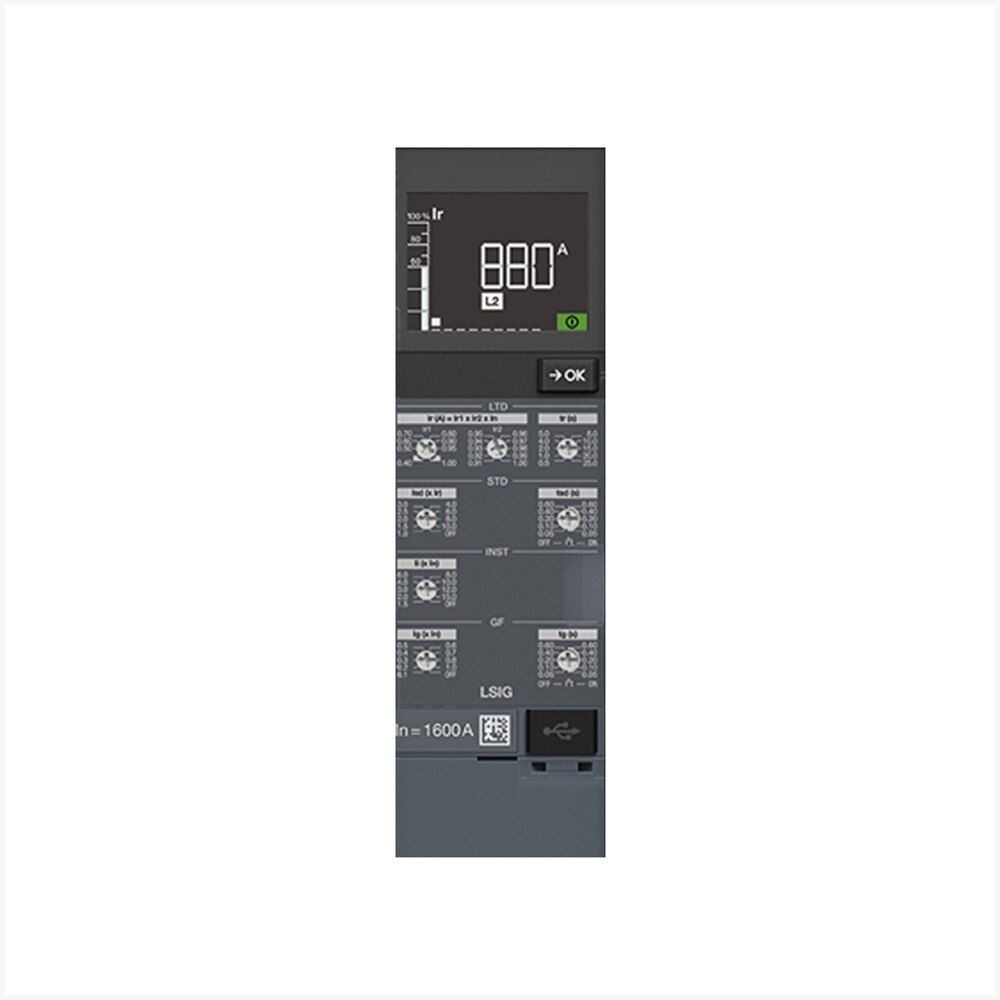

Déclencheur sentinel LSI
Réglage en toute sécurité du déclencheur sentinel LSI au moyen des roues codeuses et de l'afficheur LCD.
Module OAC
Possibilité d'ajouter jusqu'à cinq contacts d'alarme de sortie en option via des borniers pour l'identification des causes de déclenchement principales.
Borniers
Raccordement facile par bornes pour tous les équipements auxiliaires (moteur, bobines, commutateurs, etc.) via quickconnect.
Bobines Push & Lock
Montage sûr, simple et sans outil. Les bobines se montent en toute simplicité et en sécurité grâce au système de verrouillage Push & Lock (brevet Hager).
Volets de sécurité
Les volets de sécurité sont verrouillables directement avec un cadenas, sans accessoire supplémentaire.
QR code
Les informations et les documents techniques de votre produit sont disponibles en scannant le QR code.
Verrouillage de la position
Le bouton d'acquittement de position sert à déverrouiller la position du châssis pendant l'utilisation de la manivelle, mais également à le verrouiller avec 3 cadenas maximum.
Connexion USB-C
Permet l’envoi des réglages depuis le logiciel de configuration Hager Power setup.
Déclencheur
sentinel LSI
Comment le paramétrer ?
Les paramètres du déclencheur sentinel LSI peuvent être réglés sur la face avant à l'aide de roues codeuses. En outre, l'écran LCD peut être activé via l'interface USB-C avec une source d'alimentation, batterie ou ordinateur portable, pour visualiser les réglages effectués.
Allumage de l'écran
Alimentez l'écran avec une batterie externe ou un ordinateur portable.

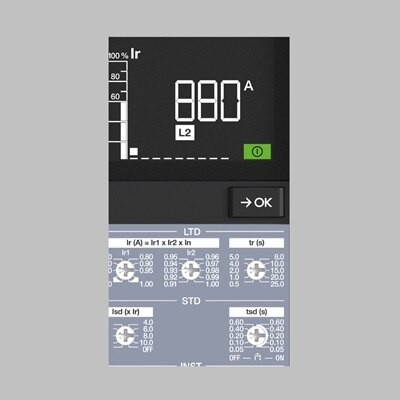

Roue codeuse
Utilisez la roue codeuse pour modifier les valeurs de réglage. Chaque paramètre est affiché en temps réel, en ampères ou en secondes.

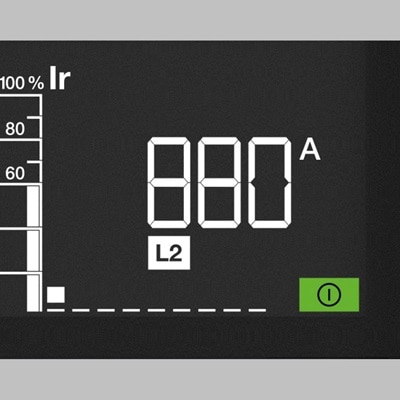

Visualisation du taux de charge
L’écran affiche simultanément le taux de charge de la phase la plus consommatrice, sous forme numérique en ampères, et graphique en pourcentage de l’intensité de réglage Ir.

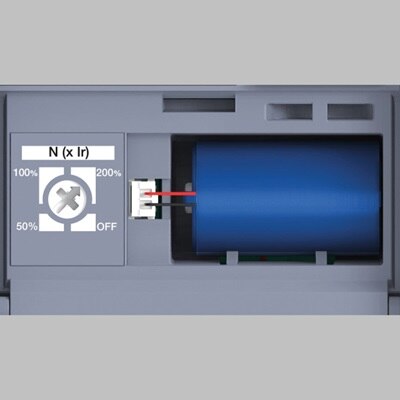

Protection de neutre
Ouvrez le compartiment batterie pour accéder à la roue codeuse de la protection de neutre.
hw+ avec déclencheur
sentinel Energy LSI
Le déclencheur sentinel Energy LSI est une solution hautes performances qui fait passer votre expérience utilisateur au niveau supérieur. Le déclencheur et l'écran couleur vous offrent encore plus de possibilités d'utilisation. En plus de toutes les caractéristiques du déclencheur sentinel LSI, le modèle sentinel Energy LSI offre des fonctions de communication, de protection avancée, d'alarme, de mesure et de commande, et est donc adapté aux exigences particulièrement élevées.
Les principaux avantages du déclencheur sentinel Energy LSI
• Connexion Bluetooth,
• fonctions de mesure,
• protections avancées,
• communication Modbus,
• alarmes avancées,
• fonctions de commande.
Les principales fonctionnalités du déclencheur sentinel Energy LSI

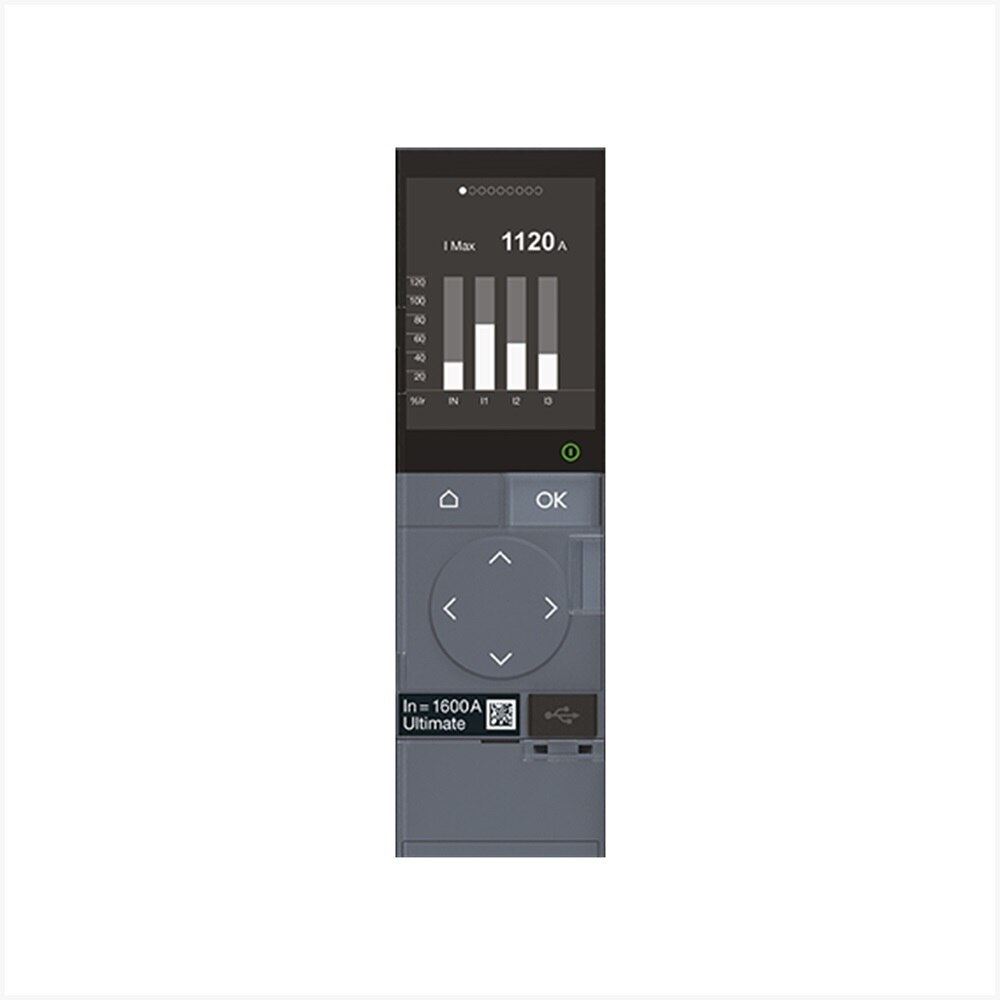

Déclencheur sentinel Energy LSI
L’écran graphique affiche des mesures et des vues prédéfinies qui défilent en permanence.
Connexion Bluetooth
Surveillez votre ACB avec l'application Hager Power touch à l'aide du déclencheur sentinel Energy LSI en activant le Bluetooth.
Modules COM
Les modules de communication (COM) en option permettent la communication via Modbus-RTU ou Modbus-TCP avec agardio.manager et le logiciel Stream.
Afficheur déporté
L'afficheur déporté en option permet d'accéder à l'écran de l'ACB lorsqu'il est monté derrière une porte ou un panneau plein.
Module OAC
Informez à distance des événements prédéfinis personnalisables (49 disponibles) grâce au module OAC en option, qui pilote jusqu'à 5 contacts de sortie.
Bobines communicantes
Les bobines à émission et à fermeture sont prêtes à recevoir des commandes de marche/arrêt depuis l'application Hager Power touch, le logiciel de configuration Hager Power setup ou la communication Modbus.

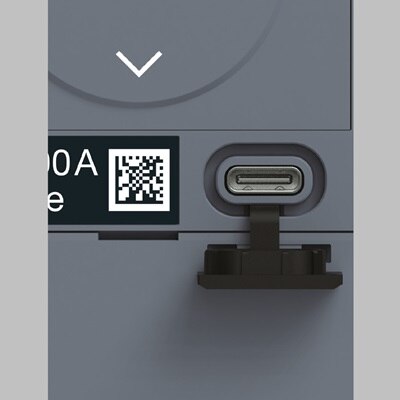

Connexion USB-C
Permet le fonctionnement du déclencheur sans alimentation réseau, la connexion à un ordinateur, l'utilisation du logiciel de configuration Hager Power setup pour les tests et la mise en service.
Déclencheur
sentinel Energy LSI
L'écran graphique affiche des mesures et des vues prédéfinies qui défilent en permanence.

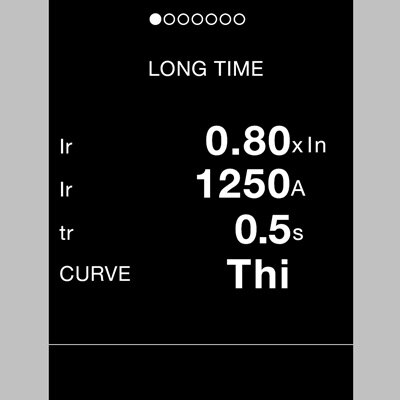

Ecran de défilement automatique des paramètres
Vous pouvez choisir de faire défiler vos paramètres favoris ou vos écrans de mesure en activant le mode défilement automatique. Jusqu'à 36 écrans prédéfinis sont disponibles.

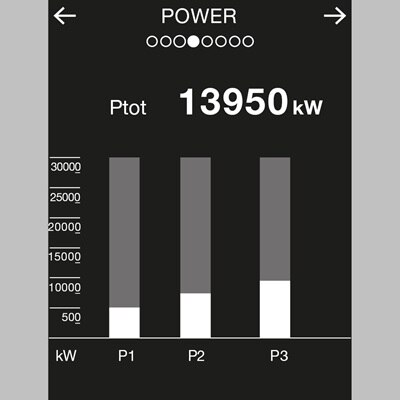

Affichage des mesures
Vous pouvez retrouver tous les paramètres à tout moment en appuyant sur la touche OK. La plupart des valeurs mesurées peuvent être affichées numériquement et graphiquement.

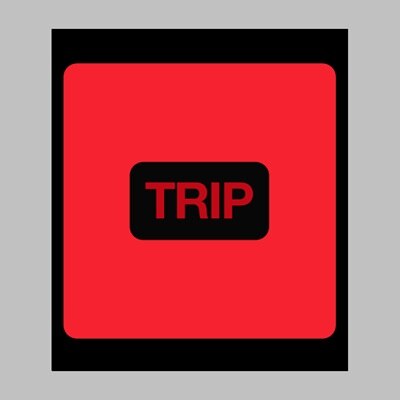

Notifications de déclenchement et d'alarme
Un code couleur définit le niveau de criticité des évènements : orange pour une alarme, rouge pour un déclenchement.

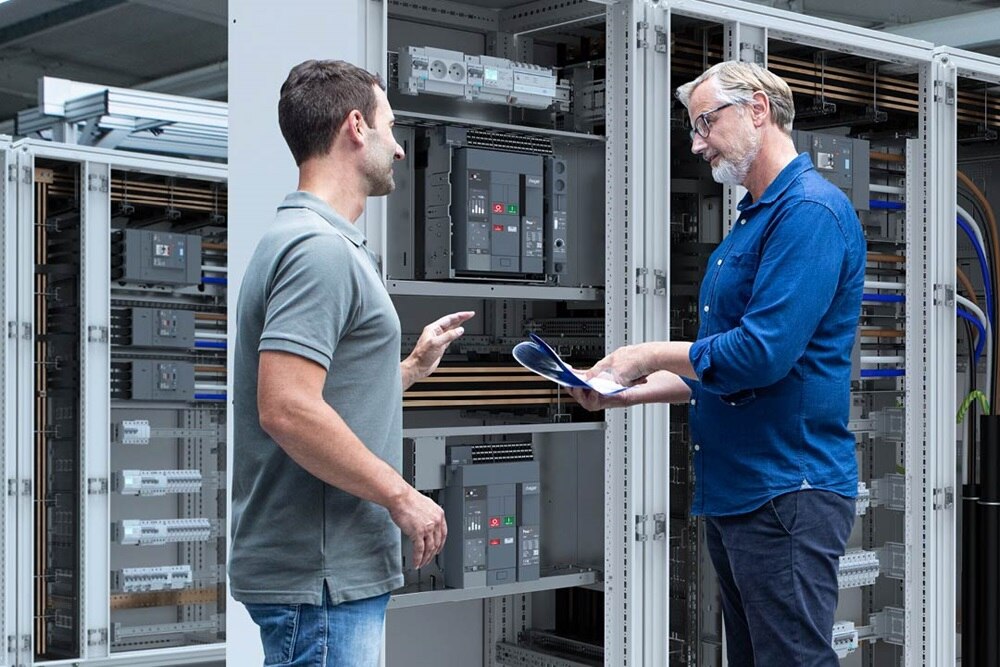

Protection intégrée
dans quadro evo
Tous les disjoncteurs ouverts de la gamme hw+ peuvent être facilement intégrés dans le tableau de distribution électrique quadro evo. Ainsi, la pièce maîtresse de votre alimentation est exactement là où elle doit être, au cœur de votre tableau électrique.
Maximisez le potentiel des ACB
grâce aux accessoires
Exploitez tout le potentiel d'hw+
La solution de disjoncteurs ouverts hw+ comprend un ensemble complet d’accessoires : systèmes de commande, de signalisation, de verrouillage et d’interverrouillage. Vous pouvez ainsi configurer votre ACB en fonction de vos besoins spécifiques. Avec ce type de conception, vous gardez toujours un contrôle total sur les performances de votre disjoncteur ouvert et pouvez réagir de manière flexible à l’évolution des exigences de votre installation.
Contacts auxiliaires (AX)
Les contacts auxiliaires sont utilisés pour signaler à distance l'état de l'ACB (ON ou OFF).
• 4 contacts auxiliaires (AX) sont montés de série sur les ACB HW1 et HW2,
• 6 contacts auxiliaires (AX) sont montés de série sur les ACB HW4,
• prêts à être connectés.
Moteur de chargement du ressort (MO)
Le moteur de chargement du ressort sert à charger le mécanisme de fermeture de l'ACB. Il est disponible pour toutes les tensions d’alimentation courantes.
Bobines
Les bobines permettent d'ouvrir ou de fermer à distance l'ACB. 3 bobines au total peuvent être montées dans l'ACB :
• 1 bobine à émission (SH),
• 1 bobine à manque de tension (UV),
• 1 bobine à fermeture (CC),
• option bobine communicante pour sentinel Energy LSI.
Verrouillage des boutons-poussoirs
Les boutons-poussoirs peuvent être verrouillés pour empêcher un appui non souhaité. Cela permet aussi de forcer mécaniquement la position OFF de l'ACB.
Verrouillage par clé en position OFF (OLK)
Pour verrouiller la position du bouton OFF, il suffit de monter un verrouillage par clé Ronis.
Interverrouillage mécanique (MI)
Verrouillage de 2 ou 3 ACB ensemble pour les applications de sécurité. Compatible avec toutes les versions de disjoncteurs (3P et 4P, fixe et débrochable).
Verrouillage par clé du châssis en position débrochée (CL)
Pour verrouiller la position du corps de l'ACB en position débrochée dans le châssis, il suffit de monter un verrouillage par clé.
Des logiciels, configurateur et application
pour compléter la gamme hw+
Nous vous accompagnons à toutes les étapes de votre projet. Pour bien concevoir, intégrer, mettre en service et surveiller vos disjoncteurs ouverts hw+, Hager met à votre disposition un ensemble complet de logiciels, configurateur et applications qui vous apporte les réponses dont vous avez besoin, à chaque étape.

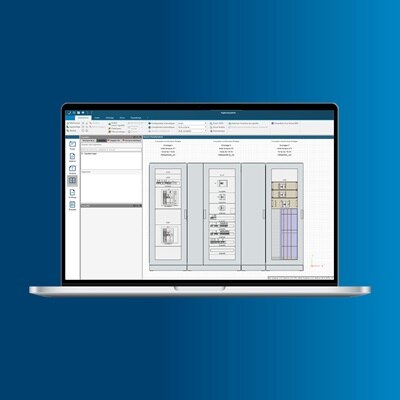

Logiciel Hagercad
La suite logicielle Hagercad vous accompagne dans les phases de conception, mise en enveloppe, chiffrage et mise en service. Concevoir une installation électrique n'a jamais été aussi facile.

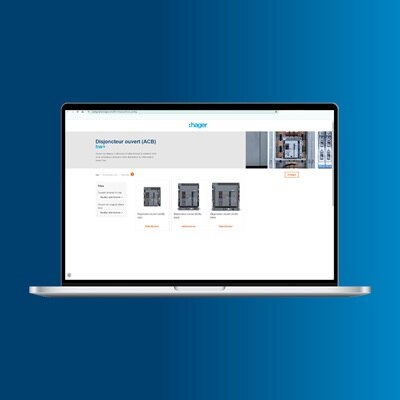

Configurateur web
Le configurateur web permet de personnaliser votre disjoncteur ouvert en fonction de vos besoins. Lors de la configuration, vous pourrez choisir le type d'appareil, le déclencheur, les accessoires de commande et de signalisation, les dispositifs de verrouillage et d'interverrouillage ainsi que les protections mécaniques.
Hager Power setup
Pour une mise en service réussie, le logiciel Hager Power setup vous accompagne pour suivre les recommandations de la note de calculs et effectuer les réglages adéquats de manière simple et sûre.

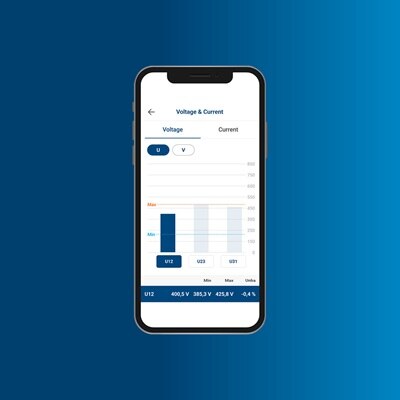

Application Hager Power touch
Associée au déclencheur sentinel Energy, l’application Hager Power touch vous offre une expérience utilisateur totalement inédite. La vérification des réglages, de l’état de fonctionnement et des informations de maintenance, deviennent encore plus faciles. De plus, vous pouvez surveiller les valeurs mesurées à tout moment.
