Coupe-circuit sectionneur HPC Hager
EAN
7611919121613
E-nr.
847 552 116
VPE
1 pc.
Groupe de rabais
23
Coupe-circuit HPC weber.silas DIN00 690VAC 160A pr.ENC 70mm raccord à vis M8 SR00T
Prix*
93.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
fusible NH basse tension 2 product.page.accessories.products-available -
Transformateur de courant 8 product.page.accessories.products-available -
Accessoires mécaniques pour appareillage basse tension 5 product.page.accessories.products-available -
Bloc de jonction pour conducteur neutre sectionnable 1 product.page.accessories.products-available -
Fonctions interverouillage 1 product.page.accessories.products-available -
Cache-borne 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
1000K1
Transformateur de courant pour sect. HPC00-3 1000/5A 5VA classe 1
89.90 CHF / pc.* -
100K1Transformateur de courant pour sect. HPC00-3 100/5A 2VA classe 1
56.00 CHF / pc.* -
150K1Transformateur de courant pour sect. HPC00-3 150/5A 2.5VA classe 1
56.00 CHF / pc.* -
250K1Transformateur de courant pour sect. HPC00-3 250/5A 3.75VA classe 1
56.00 CHF / pc.* -
300K05Transformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
300K05GTransformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.* -
600K05Transformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
600K05GTransformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.*
-
AST125
Pièce de raccordement Gr.00 6, 3 mm
10.00 CHF / jeu* -
S-00APProfilé d'appui SILAS Gr.00 pour sectionneurs fusibles, clipsable latéralement
7.60 CHF / pc.* -
S-00SUCouvercle commutateur complet DIN Gr. 00 160A surveillance électronic fusibles
281.00 CHF / pc.* -
S-00SWBKit pour montage SILAS pour installation de transformateur de courant Gr.00
32.70 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
13.45 CHF / pc.*
-
R-NT
Sectionneur de conducteur neutre à cavalier 160A
51.20 CHF / pc.*
-
S-00ARaccord. à prisme SILAS 3-pôles pour Gr.00 sectionneur conducteur Cu/Al 6-70mm²
11.90 CHF / pc.* -
S-00CRaccord à bride pour taille 00 6-50mm²
5.00 CHF / jeu*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné admissible sous 1 seconde IEC609475 kA
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2160 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4160 A
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.480 kA
-
Courant nominal pour Ue=440 V DC selon IEC 61439-1 5.3.2100 A
-
Courant assigné à 45°C152 A
-
Courant assigné à 55°C136 A
-
Courant assigné d'emploi en AC23 en catégorie B / 400V160 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V160 A
-
Courant assigné d'emploi en AC23 en catégorie B / 500V160 A
-
Courant nominal de la cartouche fusible6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Courant nominal pour Ue=220 V DC selon IEC 61439-1 5.3.2160 A
-
Courant assigné à 40°C160 A
-
Courant assigné à 70°C112 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2160 A
-
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.480 kA
-
Courant assigné à 65°C120 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4160 A
-
Courant nominal pour Ue=500 V AC IEC 61439-1 5.3.2160 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.480 kA
-
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4160 A
-
Courant assigné à 60°C128 A
-
Courant assigné à 50°C144 A
Fusible
-
Taille de l'élément fusibleNH00
Raccordement
-
Section de raccordement en câble souple4 - 95 mm²
-
Section de raccordement en câble rigide4 - 95 mm²
-
Type de connexion / priseRaccordement M8
-
Type de connexion sortieBorne à vis
-
Type de connexion entréeBorne à vis
Connectivité
-
Type de connection / priseBorne à vis
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-40 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Installation, montage
-
Couple de serrage12 - 12 Nm
-
Couple de serrage pour le montage sur le jeu de barres6 - 6 Nm
-
MontageSystème de jeu de barres
-
Position de montage/connexionHorizontal, Vertical
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN14 W
-
Pertes en puissance à pleine charge50 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil12 W
Endurance
-
Endurance mécanique nombre de manœuvres1400
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue690 - 690 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 14
Sécurité
-
Indice de protection IPIP3X
-
Surveillance électronique fusiblesNon
-
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1160 A
-
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1260 A
Dimensions
-
Hauteur206 mm
-
Largeur106 mm
-
Profondeur104 mm
-
Profondeur de montage du boîtier70 mm
-
Distance des barres omnibus60 mm
Usage interne uniquement
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée de couvercle
Câble
-
Entrée de câbleDessous
Normes
-
Classement UL 94V0
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

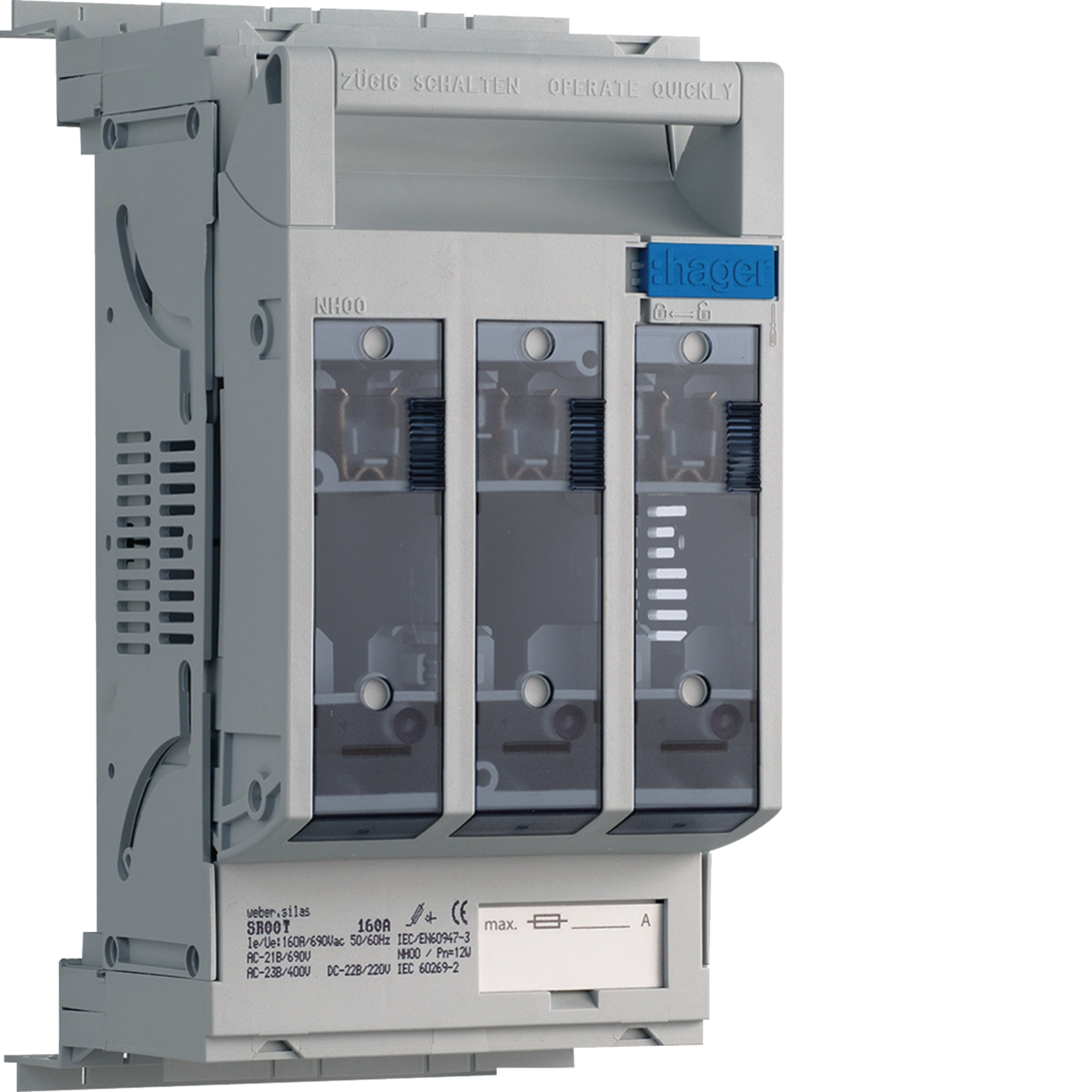

Image produit SR00T
-
GeneratedProductDatasheet

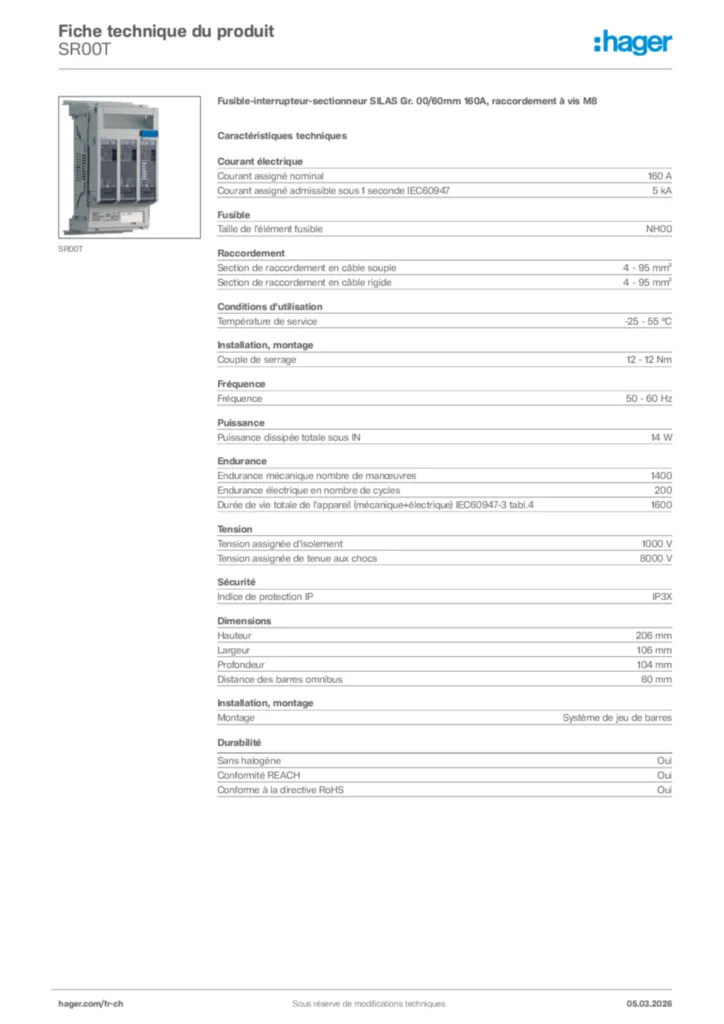

Hager Fiche technique du produit SR00T
Fusible-interrupteur-sectionneur SILAS Gr. 00/60mm 160A, raccordement à vis M8
PDF -
Instructions de montage
Guide d'installation en-GB, fr-FR, de-DE, it-IT 2020-01-01
PDF1,08 MB -
Informations normatives & environnementales
Déclaration de conformité pour weber.silas / Interrupteur-sectionneur HPC 000-3
Déclaration de conformité International 2019-01-07
PDF669,08 kB
