Coupe-circuit HPC weber.silas DIN2 690VAC 400A saillie/profilé sortie haut/bas S2
Coupe-circuit sectionneur HPC Hager, pour weber.silas, pour montage sur plaques ou sur rails, 3L commutable, 690 V, I(k) = 50 kA, contacts en Cu argenté, DIN 2, vis de raccordement M10, 210×130×306 mm
EAN
7611919124379
E-nr.
850 452 006
VPE
1 pc.
Groupe de rabais
23
Prix*
291.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 3 produit(s) disponible(s) -
Connexion de la borne de câble 3 produit(s) disponible(s) -
Transformateur de courant 2 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 7 produit(s) disponible(s) -
Adaptateur pour jeu de barres 1 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s)
Complétez votre système
-
LNH2250M
Fusible á couteaux HPC NH2C gG AC500V 250A indicateur combiné patte métallique
19.90 CHF / pc.* -
LNH2315MFusible á couteaux HPC NH2 gG AC500V 315A indicateur combiné patte métallique
22.65 CHF / pc.* -
LNH2400MFusible NH2 gG 500V 400A indicateur central, préhenseur sous tension
22.65 CHF / pc.*
-
S-2AV
Extension de borne Gr.2 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
30.20 CHF / pc.* -
S-2SUCouvercle commutateur complet DIN Gr. 2 400A surveillance électronic fusibles
315.00 CHF / pc.* -
S-2SWBJeu de pièces détachées pour montage de TI SILAS taille 2, complet sans TI
90.10 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.00 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.55 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
12.55 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
12.85 CHF / jeu*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal400 A
-
Courant assigné admissible sous 1 seconde IEC6094715,20 kA
Fusible
-
Taille de l'élément fusibleNH2
Raccordement
-
Section de raccordement en câble souple35 - 240 mm²
-
Section de raccordement en câble rigide35 - 240 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage20 - 20 Nm
-
MontagePlatine de fixation
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN24,50 W
Endurance
-
Endurance mécanique nombre de manœuvres800
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur306 mm
-
Largeur210 mm
-
Profondeur130 mm
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit S2
-

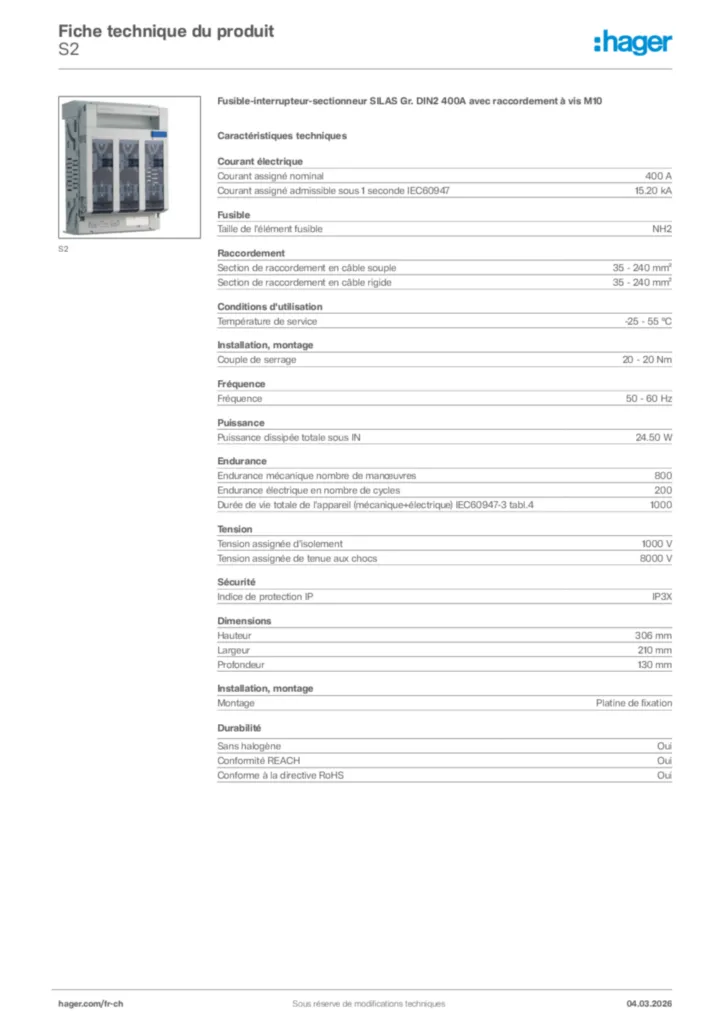

Fiche technique
Hager Fiche technique du produit S2
Fusible-interrupteur-sectionneur SILAS Gr. DIN2 400A avec raccordement à vis M10
PDF -
Déclaration de conformité
Déclaration de conformité pour weber.silas / Interrupteur-sectionneur HPC 000-3
Déclaration de conformité International 2019-01-07
PDF669,08 kB
EU Declaration of Conformity
Déclaration de conformité en-GB, de-DE 2023-07-21
PDF700,01 kB
