Fusible-interrupteur-sectionneur LT Gr. 000/40mm 100A, borne à cage 50mm² LT0054
EAN
3250614200601
VPE
1 pc.
Groupe de rabais
H2
Prix*
116.50 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits

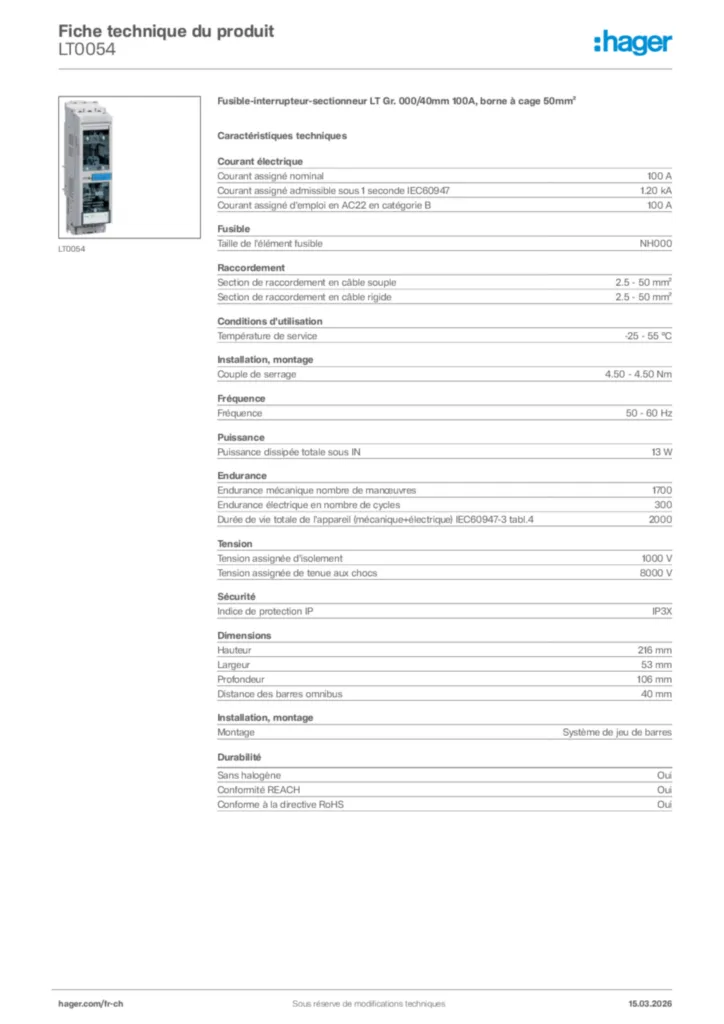

Caractéristiques techniques
Courant électrique
-
Courant assigné nominal100 A
-
Courant assigné admissible sous 1 seconde IEC609471,20 kA
-
Courant assigné d'emploi en AC22 en catégorie B100 A
Fusible
-
Taille de l'élément fusibleNH000
Raccordement
-
Section de raccordement en câble souple2.5 - 50 mm²
-
Section de raccordement en câble rigide2.5 - 50 mm²
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage4,50 - 4,50 Nm
-
MontageSystème de jeu de barres
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN13 W
Endurance
-
Endurance mécanique nombre de manœuvres1700
-
Endurance électrique en nombre de cycles300
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.42000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
Sécurité
-
Indice de protection IPIP3X
Dimensions
-
Hauteur216 mm
-
Largeur53 mm
-
Profondeur106 mm
-
Distance des barres omnibus40 mm
