Coupe-circuit sectionneur HPC Hager, pour montage sur barre collectrice, 3L commutable, en isolant renforcé de fibres de verre, porte-contacts en isolant, contacts en Cu argenté, à ressort indépendant, contacts en haut avec chambres d'extinction, avec crochets de contact pivotant pour fixation sur barre Cu, sortie en bas ou en haut, amovible, pour entraxe des barres collectrices 60 mm, DIN 00, arrivée et départ 70 mm², 106×194×80 mm
EAN
3250614203534
E-nr.
850 454 249
VPE
1 pc.
Groupe de rabais
H2
Coupe-circuit HPC Hager DIN3 690VAC 630A montage sur cavalier rail 60mm haut/bas LT353
Prix*
866.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
fusible NH basse tension 3 produit(s) disponible(s) -
Connexion de la borne de câble 3 produit(s) disponible(s) -
Transformateur de courant 8 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 7 produit(s) disponible(s) -
Fonctions interverouillage 1 produit(s) disponible(s) -
Accessoires pour jeu de barres 1 produit(s) disponible(s)
Complétez votre système
-
LNH3400M
Fusible NH3C gG 500V 400A indicateur central, préhenseur sous tension
30.85 CHF / pc.* -
LNH3500MFusible á couteaux HPC NH3 gG AC500V 500A indicateur combiné patte métallique
47.70 CHF / pc.* -
LNH3630MFusible á couteaux HPC NH3 gG AC500V 630A indicateur combiné patte métallique
47.70 CHF / pc.*
-
1000K1
Transformateur de courant pour sect. HPC00-3 1000/5A 5VA classe 1
89.90 CHF / pc.* -
100K1Transformateur de courant pour sect. HPC00-3 100/5A 2VA classe 1
56.00 CHF / pc.* -
300K05Transformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
300K05GTransformateur de courant pour sect. HPC00-3 300/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.* -
400K1Transformateur de courant pour sect. HPC00-3 400/5A 3.75VA classe 1
56.00 CHF / pc.* -
600K05Transformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s
96.10 CHF / pc.* -
600K05GTransformateur de courant pour sect. HPC00-3 600/5A 2.5VA classe 0.5s CH calibré
137.50 CHF / pc.* -
600K1Transformateur de courant pour sect. HPC00-3 600/5A 5VA classe 1
56.00 CHF / pc.*
-
S-3AV
Extension de borne Gr.3 M10 pour profondeur d'encastrement 32mm de SILAS Gr.1-3
40.05 CHF / pc.* -
S-3SUCouvercle commutateur complet DIN Gr. 3 630A surveillance électronic fusibles
415.00 CHF / pc.* -
S-3SWBKit pour montage SILAS pour installation de transformateur de courant Gr.3
97.80 CHF / pc.* -
S-HSKit pour montage SILAS Gr.1-3 pour catégorie de commutation AC-23B 690 V
11.80 CHF / pc.* -
S-UAPProfilé d'appui SILAS Gr.1-3 pour sectionneurs fusibles, clipsable latéralement
5.95 CHF / pc.* -
S-USIndicateur de position SILAS Couvercle commutateur Gr.000-3, contact NF et -NO
13.45 CHF / pc.* -
V-AT12Raccord pour taille 1-3 63mm
13.80 CHF / jeu*
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal630 A
-
Courant assigné admissible sous 1 seconde IEC6094720,40 kA
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2630 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=690 V IEC 61439-1 3.8.10.4630 A
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.480 kA
-
Courant nominal pour Ue=440 V DC selon IEC 61439-1 5.3.2630 A
-
Courant assigné à 45°C598,50 A
-
Courant assigné à 55°C535,50 A
-
Courant assigné d'emploi en AC23 en catégorie B / 400V630 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V630 A
-
Courant assigné d'emploi en AC22 en catégorie B / 690V630 A
-
Courant nominal de la cartouche fusible50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 500 A, 630 A, 300 A
-
Courant nominal pour Ue=220 V DC selon IEC 61439-1 5.3.2630 A
-
Courant assigné à 40°C630 A
-
Courant assigné à 70°C441 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2630 A
-
Courant assigné de court-circuit pour Ue=500 V selon IEC61439-1 3.8.10.480 kA
-
Courant nominal pour Ue=250 V DC selon IEC 61439-1 5.3.2630 A
-
Courant assigné à 65°C472,50 A
-
Fusibles utilisés test de court-circuit cond. pour Ue=400 V IEC 61439-1 3.8.10.4630 A
-
Courant nominal pour Ue=500 V AC IEC 61439-1 5.3.2630 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.480 kA
-
Fusibles utilisés test de court-circuit cond. pour Ue=500 V IEC 61439-1 3.8.10.4630 A
-
Courant assigné à 60°C504 A
-
Courant assigné à 50°C567 A
Fusible
-
Taille de l'élément fusibleNH3
Raccordement
-
Section de raccordement en câble souple70 - 300 mm²
-
Section de raccordement en câble rigide70 - 300 mm²
-
Type de connexion / priseBorne à vis
-
Type de connexion sortieBorne à vis
-
Type de connexion entréeJeu de barres
Connectivité
-
Type de connection / priseBorne à vis
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-40 - 70 °C
-
Degré de pollution suivant IEC60664 / IEC60947-23
Installation, montage
-
Couple de serrage20 - 20 Nm
-
Couple de serrage pour le montage sur le jeu de barres8 - 8 Nm
-
MontageSystème de jeu de barres
-
Position de montage/connexionHorizontal, Vertical
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Puissance dissipée totale sous IN67 W
-
Pertes en puissance à pleine charge211 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil48 W
Endurance
-
Endurance mécanique nombre de manœuvres800
-
Endurance électrique en nombre de cycles200
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41000
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs8000 V
-
Tension assignée d'emploi Ue690 - 690 V
-
Catégorie de surtension selon IEC60947-1 2.5.60 tableau 14
Sécurité
-
Indice de protection IPIP3X
-
Surveillance électronique fusiblesNon
-
Courant thermique à air libre conventionnel avec liaison fusible et section transversale standard IEC 60947-1630 A
-
Courant thermique conventionnel à air libre avec liaison solide et section transversale standard IEC 60947-1960 A
Dimensions
-
Hauteur306 mm
-
Largeur250 mm
-
Profondeur130 mm
-
Longueur151 mm
-
Distance des barres omnibus60 mm
-
Largeur/épaisseur du jeu de barres5 - 12 mm
Usage interne uniquement
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architecture
-
Nombre de pôles3
-
Type d'organe de commandePoignée de couvercle
Normes
-
Classement UL 94V0
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LT353
-

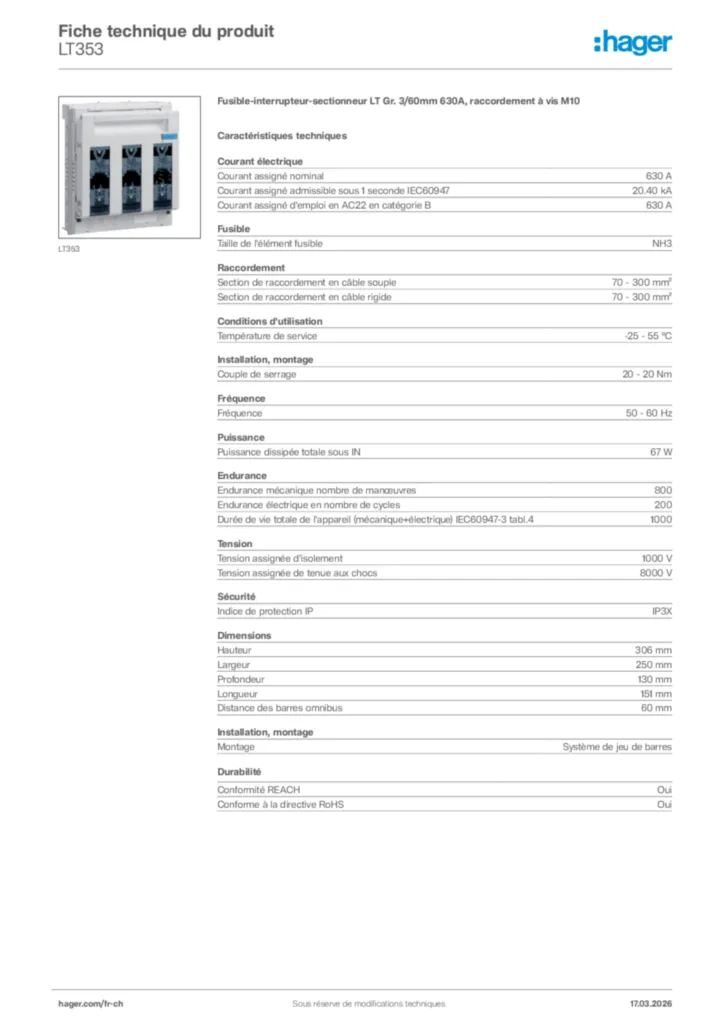

Fiche technique
Hager Fiche technique du produit LT353
Fusible-interrupteur-sectionneur LT Gr. 3/60mm 630A, raccordement à vis M10
PDF -
Guide d'installation
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Guide d'installation International 2026-10-14
PDF1,47 MB -

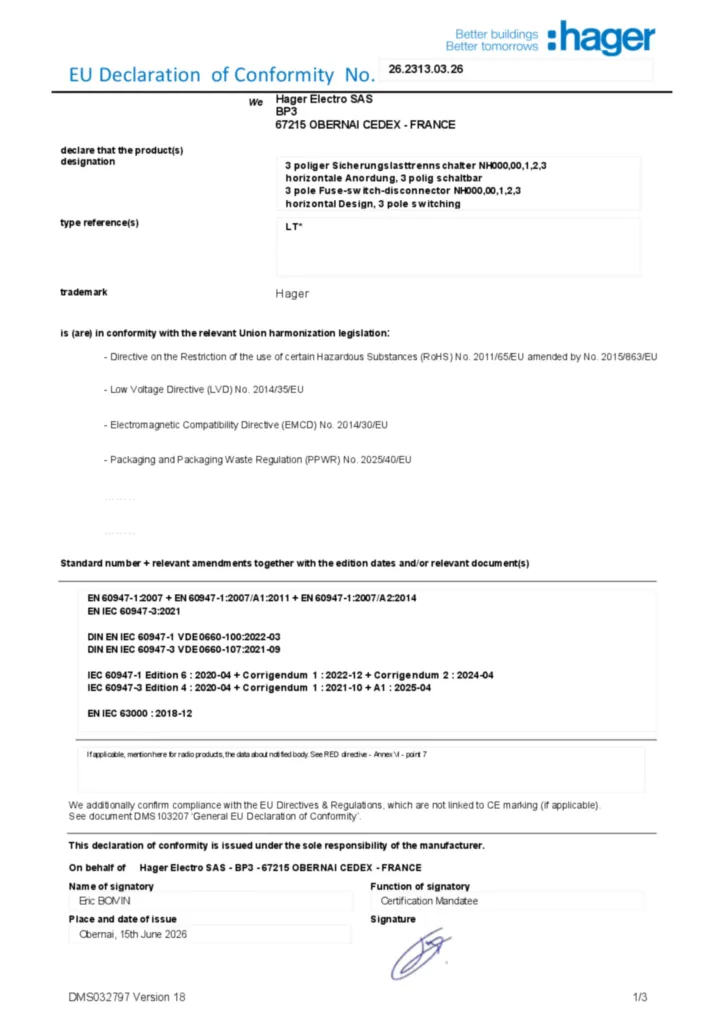

Déclaration de conformité
