Suisse
Distributeur AP Hager univers, mode de montage apparent, nombre de rangées 7, largeur en unités de division 84, indice de protection IP44, largeur 550 mm, hauteur 1100 mm, profondeur 160 mm, matériau du boîtier matière synthétique, couleur blanc, numéro RAL 9010, rail DIN, avec plaque de montage, type de couverture porte, type de couvercle fermé, porte de transmission du signal, type de fermeture bouton-poussoir
EAN
3250612740376
E-nr.
822 070 144
VPE
1 pc.
Groupe de rabais
F3
Distributeur AP Hager univers 7-rangées média 84UM porte IP44 550×1100×160mm FWB72K5
Prix*
673.00 CHF
/ pc.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Plaque de montage pour coffret de distribution 13 product.page.accessories.products-available -
Entrée de câble pour coffret et armoire 4 product.page.accessories.products-available -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 product.page.accessories.products-available -
Kit d'équipement pour VDI 2 product.page.accessories.products-available -
Porte/panneau de commande 2 product.page.accessories.products-available -
Composants panneau de raccordement 5 product.page.accessories.products-available
product.page.accessories.title-modal
-
UM00M0
Plaque de montage plastique, 175x250mm
30.45 CHF / pc.* -
UZ31M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 500mm
77.70 CHF / pc.* -
UZ32M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 500mm
126.00 CHF / pc.* -
UZ41M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 650mm
80.20 CHF / pc.* -
UZ42M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 650mm
123.00 CHF / pc.* -
UZ51M5Plaque de montage, univers, pour télécommunication, 1-section, pour coffret 800mm
87.50 CHF / pc.* -
UZ52M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 800mm
127.50 CHF / pc.* -
UZ62M5Plaque de montage, univers, pour télécommunication, 2-section, pour coffret 950mm
141.50 CHF / pc.* -
UZ21M6Plaque de montage, univers, 240x247mm, perforée, avec vis de montage
45.15 CHF / pc.* -
UZ31M6Plaque de montage, univers, 390x247mm, perforée avec vis de montage
50.30 CHF / pc.* -
UZ41M6Plaque de montage, univers, 570x247mm, perforée avec vis de montage
56.70 CHF / pc.* -
UZ51M6Plaque de montage, univers, 720x247mm, perforée, avec vis de montage
70.20 CHF / pc.* -
UZ61M6Plaque de montage, univers, 870x247mm, perforée, avec vis de montage
76.80 CHF / pc.*
-
FZ425
Plaque passe-câbles, univers, pour travée plombée, à découper, IP44/54
14.30 CHF / pc.* -
FZ460NPlaque passe-câbles, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
23.75 CHF / pc.* -
FZ466NPlaque passe-câbles, univers, IP44/54 avec 15 x M16 and 4 x M20 precuts
23.30 CHF / pc.* -
FZ468NPlaque passe-câbles, univers, classe II, IP44/54, sans prédécoupages
23.75 CHF / pc.*
-
UN72TN
Travée média, univers FW, avec plaque perforée, 1050x500mm
251.00 CHF / pc.* -
UM71UKTravée multimédia 1x7 rangées avec plaques de montage plastique, 1050x250mm
160.00 CHF / pc.*
-
VZ02MM
Multimedia device holder, blanc
18.85 CHF / paire* -
UM00H1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
52.50 CHF / pc.* -
UM00H2Support RJ45 avec capot, pour FLF type 13 Gr.I et II
59.50 CHF / pc.* -
UM00K1Support RJ45 avec capot, pour FLF type 13 Gr.I et II
55.20 CHF / pc.* -
UM00K2Support RJ45 avec capot, pour FLF type 13 Gr.I
62.20 CHF / pc.*
-
UN07APaire de montants fonctionnels armoire Univers Vega D ex profond 160mm L1050mm
32.20 CHF / pc.* -
UZ01B4Rail DIN, universN, 1-section, pour montage au rail de support
6.80 CHF / pc.* -
UZ02B4Rail DIN, universN, 2-section, pour montage au rail de support
13.05 CHF / pc.* -
UT22BRail DIN isolé, univers, h:7, 5mm, abaissé en prof.de 31mm, larg.11 mod(198mm)
28.35 CHF / pc.* -
UT22CRail DIN isolé, univers, h:7, 5mm, ajustable en profondeur 21mm, largeur 11, 5 mod.
25.70 CHF / pc.* -
U842BRail DIN, universZ, 35x248x7, 5mm, acier galvanisé
5.35 CHF / pc.* -
ZZ44SFkit de liaison de support
8.75 CHF / jeu* -
ZZ41FWBKit de compatibilité univers FW, pour système d´équipement univers
14.05 CHF / pc.*
-
US31A1Panneau antichoc, universN, 450x250mm, pleine
53.20 CHF / pc.* -
US41A1Panneau antichoc, universN, 600x250mm, pleine
93.50 CHF / pc.* -
UM00S2Plastron en haut/bas pour support RJ45
21.85 CHF / pc.*
-
UZ25V2Jeu de 20 bracelets guide fil, UniversN, petite section
29.70 CHF / pc.* -
UZ25V1Jeu de 20 bracelets guide fil, UniversN, grande section
30.55 CHF / pc.* -
UZ01A2Tourelle haute, universZ, niveau bas
1.70 CHF / pc.* -
UZ00Z2Pièce d'isolation, universN, simple, pour rail DIN et arceaux, 2 pièces
6.55 CHF / pc.* -
UZ03A1Jeu de 2 tourelles inférieures, universZ, enclipsables, gauche et droite
6.30 CHF / pc.* -
FZ803BBride de fixation, univers, pour IP44/54, dehors
26.50 CHF / jeu* -
U84Tpièce isolante
9.75 CHF / pc.* -
UZ04A1Double tourelle, universZ, niveau bas, avec vis
3.80 CHF / pc.* -
VZ340Kit de fixation 2x200/2x250mm pour plaque de montage VDI, élastique
10.55 CHF / pc.*
-
FZ452NSerrure à clé n° 405 livrée avec 2 clés pour armoire univers IP44/54
26.40 CHF / pc.* -
FZ597NSerrure à clé n° 1242E livrée avec 2 clés pour armoire univers IP44/54
16.65 CHF / pc.* -
FZ598Fermeture à loquet 90SL, pour coffret IP43, univers
12.55 CHF / pc.* -
FZ822NFermeture, univers, carré 7mm, avec capot plombable pour coffret IP44, avec 1 clé
35.95 CHF / pc.* -
FZ837NTige de possée, univers, pour IP54 fermeture, pour armoires h=1100mm
105.00 CHF / pc.* -
FZ226Capuchon plombable, univers, pour porte IP44/54
11.45 CHF / pc.* -
FZ535NFermeture, univers, levier pivotant, plombable, pour armoires IP44/54
125.00 CHF / pc.*
-
KN00ASupport unisersel pour borniers SanVis
4.90 CHF / pc.*
-
FZ707Porte schéma rigide pour armoires métalliques IP 44
29.90 CHF / pc.* -
FZ794Porte schéma souple A4 pour armoires Vega D
6.95 CHF / pc.*
-
S35SObturateur en bande 12 M
3.70 CHF / pc.*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles8
Installation, montage
-
Adapté à un usage extérieurNon
-
MontageEn saillie
Courant électrique
-
Courant assigné nominal125 A
Equipement
-
Nombre de rails7
-
Nombre rangées7
-
Nombre de travée de large2
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseOui
Capacité
-
Nombre de modules84
Fonctions
-
Interrupteur principal de protectionNon
-
Avec guide-câbleOui
Dimensions
-
Hauteur1100 mm
-
Largeur550 mm
-
Profondeur165 mm
-
Hauteur d'encastrement1100 mm
-
Largeur de montage550 mm
-
Profondeur de montage161 mm
-
Nombre d'unités de largeur24
Cache, porte
-
Nombre de portes1
-
Type de poignéeLoquet rabattable
-
Couvercle/porte transparent(e)Non
-
Type de portePorte simple
Connectivité
-
Type de montageEn saillie
Matière
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
-
Matériau de la plaque de montageAcrylnitril-Styrol-Acrylester (ASA), Polycarbonate (PC)
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP44
-
Type de verrouillageLoquet rabattable et avec crémone, Sans serrure
-
GWT tenue au fil incandescent750 °C
catalog.pageproduct.title_sustainability.h2
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
catalog.pageproduct.sustainability_block.downloads_h3
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit FWB72K5
-
GeneratedProductDatasheet

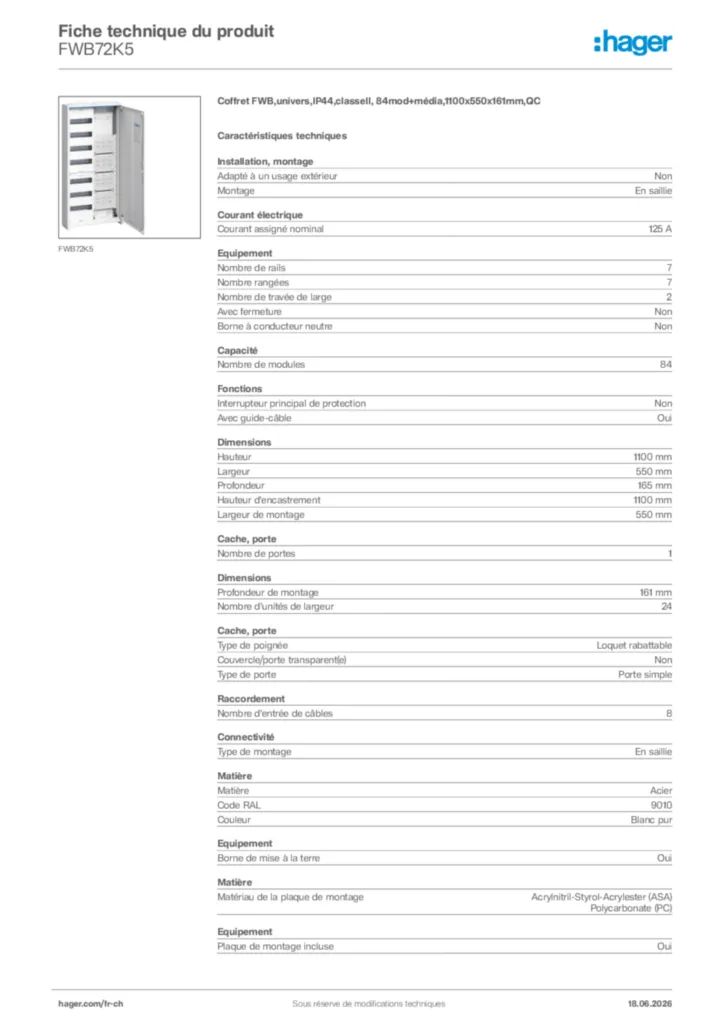

Hager Fiche technique du produit FWB72K5
Coffret FWB,univers,IP44,classeII, 84mod+média,1100x550x161mm,QC
PDF -
Instructions de montage
Mounting instruction for FWB / FP / ZB enclosure
Wall- / door- and flange mounting
PDF1,88 MB -
Logiciel
BIM Objets Revit de-CH 2026-02-12
RFA1,50 MB
BIM Objets Revit de-CH 2026-02-12
RFA1,46 MB
BIM Objets Revit en-GB 2026-02-12
RFA1,47 MB
BIM Objets Revit en-GB 2026-02-12
RFA1,50 MB
BIM Objets Revit fr-CH 2026-02-12
RFA1,48 MB
BIM Objets Revit fr-CH 2026-02-12
RFA1,51 MB
BIM Objets Revit it-CH 2026-02-12
RFA1,52 MB
BIM Objets Revit it-CH 2026-02-12
RFA1,49 MB -
Documentations
Technical manual for FWB enclosures
Surface boards and accessories (EN)
PDF34,45 MB -
Informations normatives & environnementales
Declaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MB
Déclaration de conformité en-GB 2026-07-22
PDF1,07 MB
Plus de téléchargements
