Coffret FWB,univers, saillie, classeII, IP44, porte pleine, 500x1050x161mm,QC FWB34S
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Embout de fermeture canal d'installation 1 produit(s) disponible(s)
-
Kit d'équipement pour coffret de distribution 1 produit(s) disponible(s)
-
Entrée de câble pour coffret et armoire 5 produit(s) disponible(s)
-
Plastron pour coffret de distribution 5 produit(s) disponible(s)
-
Prise de courant 1 produit(s) disponible(s)
-
Voir plus 70 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Nombre d'entrée de câbles16
-
Adapté à un usage extérieurNon
-
MontageEn saillie
-
Courant assigné nominal125 A
-
Nombre de rails12
-
Nombre rangées3
-
Nombre de travée de large4
-
Avec fermetureNon
-
Borne à conducteur neutreOui
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
-
Nombre de modules144
-
Avec guide-câbleOui
-
Hauteur500 mm
-
Largeur1050 mm
-
Profondeur165 mm
-
Nombre d'unités de largeur48
-
Nombre de portes2
-
Nombre de serrure de la porte1
-
Type de poignéeLoquet rabattable
-
Couvercle/porte transparent(e)Non
-
Type de montageEn saillie
-
MatièreAcier
-
Code RAL9010
-
CouleurBlanc pur
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK09
-
Indice de protection IPIP44
-
Type de verrouillageLoquet rabattable et avec crémone, Sans serrure
Données environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.

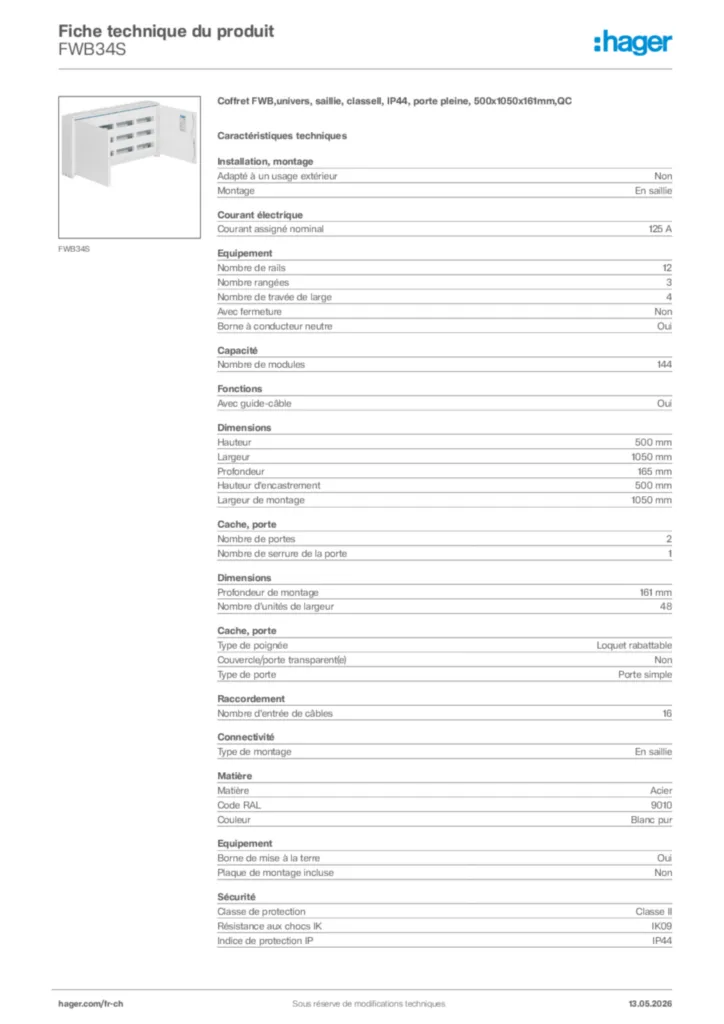

Image produit FWB34S
-
Mode d'emploi
Mode d'emploi International 2015-05-05
PDF3,08 MBMode d'emploi International 2015-05-08
PDF673,51 kB -
Guide d'installation
Montageanleitung Klemmenträger
Guide d'installation International 2009-11-26
PDF608,90 kBSchrank ohne QuickSet-Rahmen - IP44 & IP54 -- SKII
Guide d'installation International 2010-05-05
PDF1,57 MB -
BIM Objets Revit
BIM Objets Revit de-DE 2020-01-01
RFA1,48 MBBIM Objets Revit de-DE 2020-01-01
RFA1,46 MBBIM Objets Revit de-DE 2020-01-01
RFA1,45 MBBIM Objets Revit de-DE 2020-01-01
RFA1,47 MBBIM Objets Revit en-GB 2020-01-01
RFA1,46 MBBIM Objets Revit en-GB 2020-01-01
RFA1,48 MBBIM Objets Revit en-GB 2020-01-01
RFA1,46 MBBIM Objets Revit en-GB 2020-01-01
RFA1,44 MBBIM Objets Revit en-GB 2020-01-01
RFA1,45 MBBIM Objets Revit en-GB 2020-01-01
RFA1,45 MBBIM Objets Revit en-GB 2020-01-01
RFA1,44 MBBIM Objets Revit en-GB 2020-01-01
RFA1,49 MBBIM Objets Revit fr-FR 2020-01-01
RFA1,47 MBBIM Objets Revit fr-FR 2020-01-01
RFA1,49 MBBIM Objets Revit fr-FR 2020-01-01
RFA1,46 MBBIM Objets Revit fr-FR 2020-01-01
RFA1,48 MBBIM Objets Revit it-IT 2024-01-18
RFA1,45 MBBIM Objets Revit it-IT 2024-01-18
RFA1,47 MBBIM Objets Revit it-IT 2024-01-18
RFA1,46 MBBIM Objets Revit it-IT 2024-01-18
RFA1,48 MB -
Guide
Guide de-DE 2023-03-30
PDF23,41 MBGuide en-GB 2023-03-30
PDF23,14 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-03-09
PDF1,44 MBDeclaration
Déclaration de conformité International 2022-08-29
PDF143,25 kBDeclaration
Déclaration de conformité International 2023-05-12
PDF332,34 kB
-
Pour obtenir le certificat REACH de ce produit
contactez-nous à cette adresse, en précisant la référence du produit concerné : environmentaldata.europe@hagergroup.com
