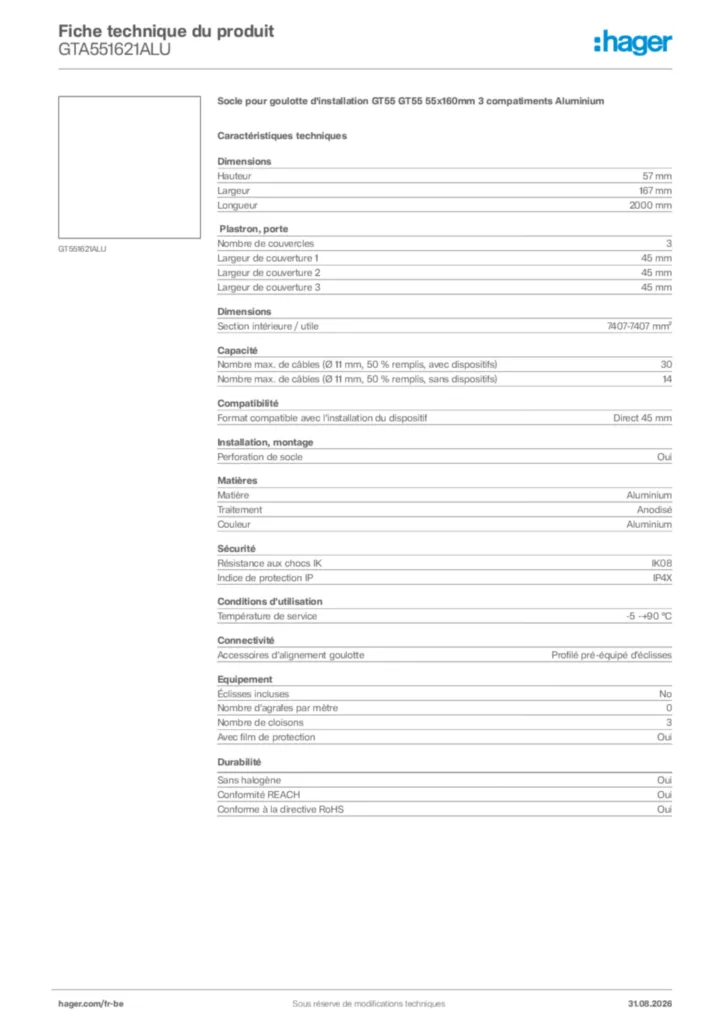

Socle pour goulotte d'installation GT55 GT55 55x160mm 3 compatiments Aluminium GTA551621ALU

Socle pour goulotte d'installation GT55 GT55 55x160mm 3 compatiments Aluminium

Description de la goulotte :
Goulottes en aluminium anodisé naturel, de dimensions 55 x 160 mm, munies de trois compartiments et pourvue de trois couvercles enclipsables au ras du socle.
Elles sont de forme rectangulaire et symétrique.
Elles sont de type GTA de marque Hager ou équivalent.
Laquage en teintes RAL standard possible.
L'appareillage au format 45 mm sera fixé par enclipsage direct.
Tous les changements de direction s’effectuent au moyen de pièces de forme de même fabrication.
Un joint de couvercle cache l’ouverture entre 2 couvercles ou entre l’appareillage et le couvercle.
Un joint de couvercle cache l’ouverture entre 2 socles.
Caractéristiques des goulottes :
- Les goulottes seront filmées pour garantir une bonne protection pendant les travaux sur chantier.
- Elles sont homologué suivant l’EN 50085- 1 ; EN 50085-2-1 (NF)
- Les profilés et couvercles sont incombustibles : M0.
- Les pièces de forme sont fabriquées en PC/ABS ; classement en réaction au feu : M1
- Elles sont résistant aux chocs : équivalent IK 08 pour le système complet et IK09 pour le socle avec couvercle.
Mise en œuvre :
Les éclisses de jonction seront aussi utilisées pour assurer un parfait alignement entre les profilés et le montage peut se faire par une seule personne.
Accessoires :
Les angles sont à géométrie variable : les angles intérieurs de 82 à 140° et les angles extérieurs de 70 à 140°.
Les éclisses métalliques et les couvercles en aluminium rendent l’ensemble auto mise à la terre.
Un embout, à monter frontalement ou latéralement sur le socle, les angles et tés recouvrent le socle et le couvercle.
Les pièces de forme peuvent se clipser avant ou après le montage du couvercle.
Le système complet, profilés et l’embout, garantissent l’IP 40.

Hauteur: 57 mm
Largeur: 167 mm
Longueur: 2000 mm
Nombre de couvercles: 3
Largeur de couverture 1: 45 mm
Largeur de couverture 2: 45 mm
Largeur de couverture 3: 45 mm
Section intérieure / utile: 7407-7407 mm²
Nombre max. de câbles (Ø 11 mm, 50 % remplis, avec dispositifs): 30
Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispositifs): 14
Format compatible avec l'installation du dispositif: Direct 45 mm
Perforation de socle: Oui
Matière: Aluminium
Traitement: Anodisé
Sans halogène: Oui
Couleur: Aluminium
Résistance aux chocs IK: IK08
Indice de protection IP: IP4X
Accessoires d'alignement goulotte: Profilé pré-équipé d'éclisses
Éclisses incluses: No
Nombre d'agrafes par mètre: 0
Nombre de cloisons: 3
