Socle pour goulotte d'installation GT55 GT55 55x90mm 1 compatiment Aluminium GTA550901ALU

Socle pour goulotte d'installation GT55 GT55 55x90mm 1 compatiment Aluminium

Description de la goulotte :
Goulottes en aluminium anodisé naturel, de dimensions 55 x 90 mm, munies d’un compartiment et pourvues d’un couvercle enclipsable au ras du socle.
Elles sont de forme rectangulaire et symétrique.
Elles sont de type GTA de marque Hager ou équivalent.
Laquage en teintes RAL standard possible.
L'appareillage au format 45 mm sera fixé par enclipsage direct.
Le compartiment est divisible en 2 au moyen d'une cloison additionnelle permet de séparer les courants forts des courants faibles.
Tous les changements de direction s’effectuent au moyen de pièces de forme de même fabrication.
Caractéristiques des goulottes :
- Les goulottes seront filmées pour garantir une bonne protection pendant les travaux sur chantier.
- Elles sont homologué suivant l’EN 50085- 1 ; EN 50085-2-1 (NF)
- Les profilés et couvercles sont incombustibles : M0.
- Les pièces de forme sont fabriquées en PC/ABS ; classement en réaction au feu : M1
- Elles sont résistant aux chocs : équivalent IK 08 pour le système complet et IK09 pour le socle avec couvercle.
Mise en œuvre :
Les éclisses de jonction seront aussi utilisées pour assurer un parfait alignement entre les profilés et le montage peut se faire par une seule personne.
Accessoires :
Les angles sont à géométrie variable : les angles intérieurs de 82 à 140° et les angles extérieurs de 70 à 140°.
Un embout, à monter frontalement ou latéralement sur le socle, les angles et tés recouvrent le socle et le couvercle. Les pièces de forme peuvent se clipser avant ou après le montage du couvercle.
L’embout est fabriqué en PC/ABS et laqué en alu, à monter frontalement ou latéralement sur le socle, peut se monter avant ou après le montage du couvercle et garantit une finition irréprochable.
Le système complet, profilés et l’embout, garantissent l’IP 40.
Un joint de couvercle cache l’ouverture entre 2 couvercles ou entre l’appareillage et le couvercle.
Un joint de couvercle cache l’ouverture entre 2 socles.
Les éclisses métalliques et les couvercles en aluminium rendent l’ensemble auto mise à la terre.

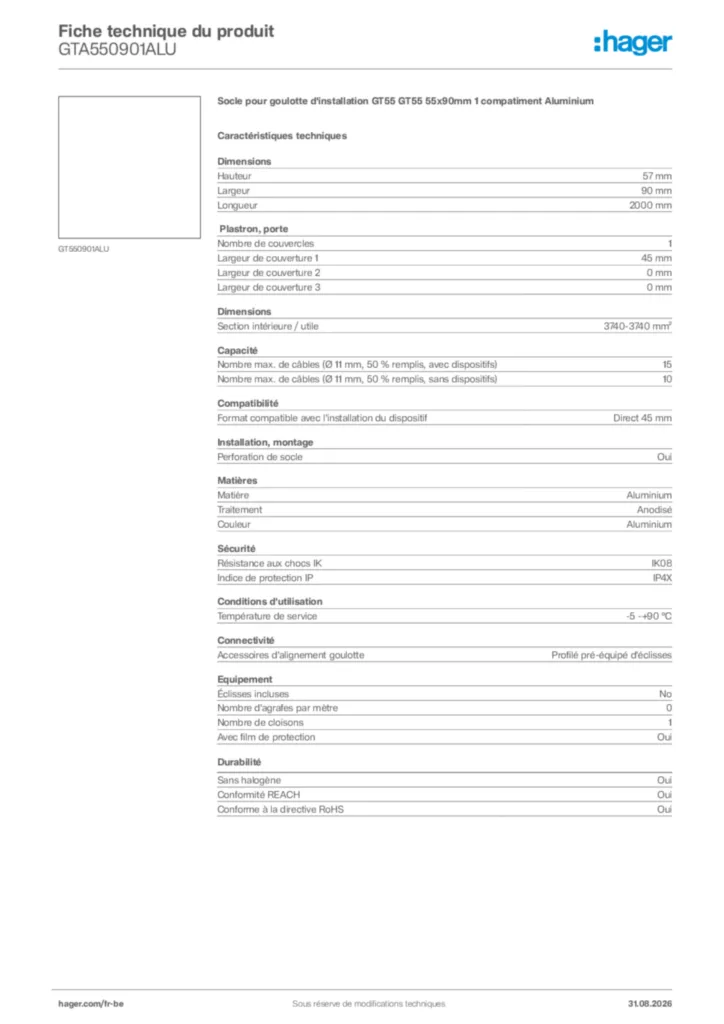

Hauteur: 57 mm
Largeur: 90 mm
Longueur: 2000 mm
Nombre de couvercles: 1
Largeur de couverture 1: 45 mm
Largeur de couverture 2: 0 mm
Largeur de couverture 3: 0 mm
Section intérieure / utile: 3740-3740 mm²
Nombre max. de câbles (Ø 11 mm, 50 % remplis, avec dispositifs): 15
Nombre max. de câbles (Ø 11 mm, 50 % remplis, sans dispositifs): 10
Format compatible avec l'installation du dispositif: Direct 45 mm
Perforation de socle: Oui
Matière: Aluminium
Traitement: Anodisé
Sans halogène: Oui
Couleur: Aluminium
Résistance aux chocs IK: IK08
Indice de protection IP: IP4X
Accessoires d'alignement goulotte: Profilé pré-équipé d'éclisses
Éclisses incluses: No
Nombre d'agrafes par mètre: 0
Nombre de cloisons: 1
