Interruptores automáticos en caja moldeada

Interruptor automático caja moldeada h3+ P250,3P3D, 400A,110kA,relé LSI HPW400JR

EAN

3250613198619

Cantidad

1 uni.

Precio de venta

6.475,70 €

/ uni. *

Accesorios
Características técnicas
Valor medioambiental
Documentos
Más productos

Características técnicas

Completa tu sistema

Bobina de tensión mínima 8 productos disponibles
Disparador shunt 5 productos disponibles
Enclavamiento eléctrico 2 productos disponibles
Adaptador de cable auxiliar 1 productos disponibles
Bloque de contactos auxiliares 3 productos disponibles
Bloqueo de las funciones de enclavamiento 5 productos disponibles

Características técnicas

Corriente nominal asignada

400 A
Poder de corte último Icu a 230V AC (EN 60947-2)

125 kA
Poder de corte último Icu a 240V AC (EN 60947-2)

125 kA
Poder de corte último Icu a 400V AC (EN 60947-2)

110 kA
Poder de corte último Icu a 415V AC (EN 60947-2)

110 kA
Poder de corte sobre 1 polo 230V (EN 60947-2)

10 kA
Poder de corte a 1 polo 400V AC (EN 60947-2)

10 kA
Poder de corte último Icu a 690V AC (EN 60947-2)

12 kA
Poder de corte de servicio Ics a 220 V AC según IEC 60947-2

125 kA
Poder de corte de servicio Ics a 230 V AC según IEC 60947-2

125 kA
Poder de corte de servicio Ics a 240 V AC según IEC 60947-2

125 kA
Poder de corte de servicio Ics a 380 V AC según IEC 60947-2

110 kA
Poder de corte de servicio Ics a 400 V AC según IEC 60947-2

110 kA
Poder de corte de servicio Ics a 415 V AC según IEC 60947-2

110 kA
Poder de corte de servicio Ics a 690 V AC según IEC 60947-2

12 kA
Corriente asignada a 10°C según IEC 60947

400 A
Corriente asignada a 15°C según IEC 60947

400 A
Corriente asignada a 20°C según IEC 60947

400 A
Corriente asignada a 25°C según IEC 60947

400 A
Corriente asignada a 30°C según IEC 60947

400 A
Corriente asignada a 35°C según IEC 60947

400 A
Corriente asignada a 40°C según IEC 60947

400 A
Corriente asignada a 45°C según IEC 60947

400 A
Corriente asignada a 50°C según IEC 60947

400 A
Corriente asignada a 55°C según IEC 60947

400 A
Corriente asignada a 60°C según IEC 60947

400 A
Corriente asignada a 70°C según IEC 60947

400 A
Corriente asignada a 65°C según IEC 60947

400 A

Número de polos

3
Elemento de control/operación

Maneta
Tipo de construcción del dispositivo

Fijo
Posición del neutro

Sin neutro

Tiempo de respuesta al disparar

10 ms

Ir1 - ajuste de corriente por dial

160 A, 180 A, 200 A, 225 A, 250 A, 300 A, 350 A, 370 A, 400 A
Rango de ajuste de disparo de corto retardo de cortocircuito

218,4 - 4000,0 A

Frecuencia

50 - 60 Hz

Par de apriete nominal

18 - 18 Nm
Posición de montaje/conexión

Frontal

Resistencia a picos de tensión asignada (Uimp)

8000 V
Tensión asignada de aislamiento Ui

800 V
Tensión asignada de empleo en alterna

220 - 690 V

Unidad de disparo

LSI

Potencia total disipada en condiciones de Intensidad nominal

57,8 W
Potencia disipada por polo en In

19,3 W

Número de contactos auxiliares como contacto conmutado

0
Número de contactos auxiliares normalmente cerrados

0
Número de contactos auxiliares normalmente abiertos

0

Clase de protección de entrada (IP)

IP4X

Temperatura de funcionamiento

-25 - 70 °C
Grado de polución / IEC 60664/IEC 60947-2

3

Tipo de conector/toma de corriente

Borne

Material de cable

Cobre

Altura

260 mm
Anchura

140 mm
Profundidad

150 mm

Accionamiento motorizado integrado

No

Adecuado para perfil DIN

No
Compatible con RDC AOB

Sí
Adecuado para cuadro de distribución

Sí

Posición fuente de alimentación

Bidireccional

Protección contra sobrecarga de largo retardo (ltd): Retraso (tr)

0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
Protección de corto retardo (std): corriente (lsd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protección de corto retardo (std): retardo (tsd)

50 ms, 100 ms, 200 ms, 300 ms, 400 ms
Protección instantánea (li): coeficiente de regulación del dial

3, 4, 5, 6, 7, 8, 10, 11, 12

Valor medioambiental

Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información

Conforme RoHS Sí

Certificaciones y documentos

PEP en-GB 2025-07-08

PDF

6,45 MB

Hager REACH declaration HPW400JR

PDF

Hager Informe RoHS HPW400JR

PDF

Documentos

Imagen del producto

Uso de la imagen de acuerdo únicamente con nuestros términos de uso.

Imagen del producto HPW400JR

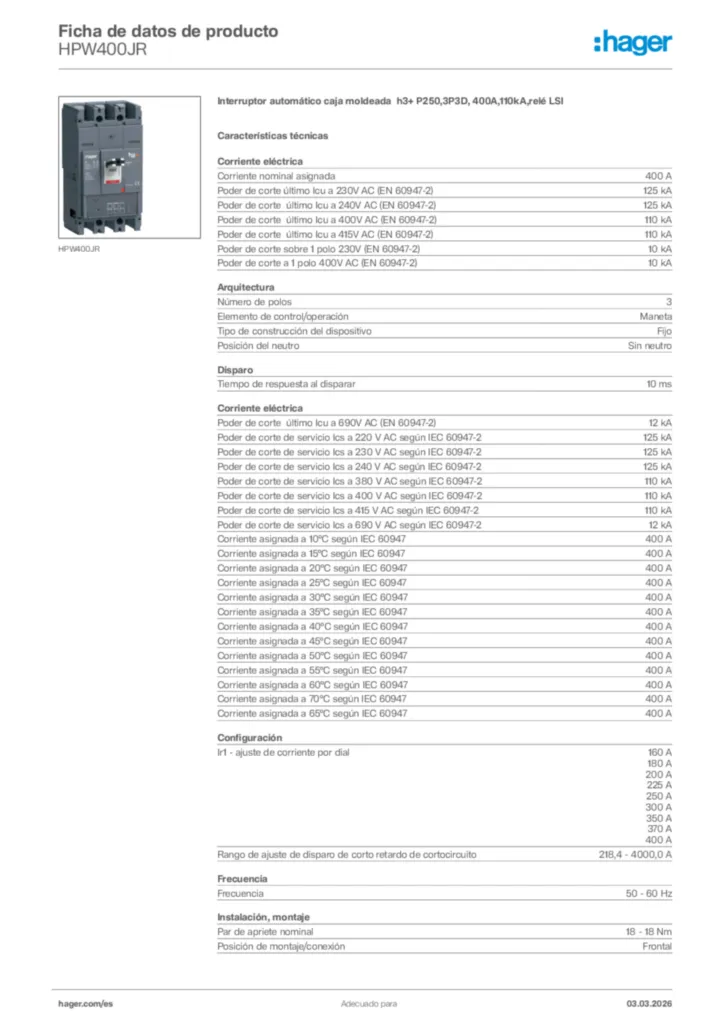

Product datasheet
