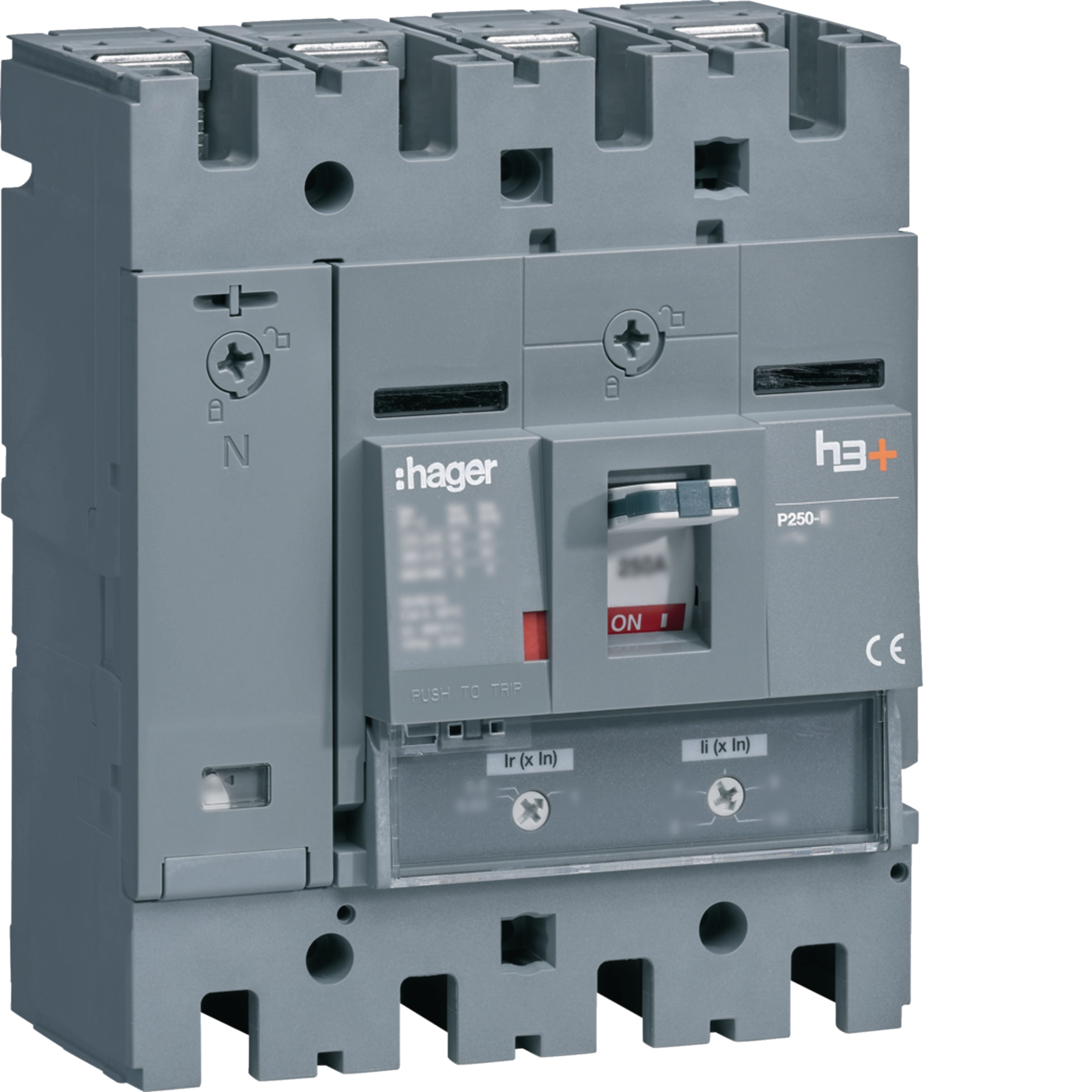

Interruptor automático caja moldeada h3+ P250,4P4D N0-50%,200A 40kA,relé TM reg HNT202DR
EAN
3250613154868
Cantidad
1 uni.
Precio de venta
2.982,60 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
Bobina de tensión mínima 8 productos disponibles -
Disparador shunt 5 productos disponibles -
Funciones de conexión 8 productos disponibles -
Adaptador de cable auxiliar 2 productos disponibles -
Bloque de contactos auxiliares 3 productos disponibles -
Bloqueo de las funciones de enclavamiento 5 productos disponibles
Completa tu sistema
-
HXA051H
Relé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630, 380-415 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630, 220-240 V AC
320,80 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA011HRelé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 100-120VAC
401,10 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630, 100-120 V AC
320,80 € / uni.*
-
HXA003H
Relé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,60 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,60 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,60 € / uni.* -
HXA001HRelé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,60 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,60 € / uni.*
-
HYT328H
Conexión L para int.enchufable(P250-h250) 1P
76,70 € / uni.* -
HYT066HBornes para 6 cables Cu/Al P250 4P , 6x 6-35mm²
257,70 € / uni.* -
HYT008HBornes para 2 o 4 cables Cu/Al P250 4P , 2x 35-120mm²
265,10 € / uni.* -
HYT006HBornes para 1 cable Al P250 4P , 1x35-120mm²
286,30 € / uni.* -
HYT002HBornes para 1 cable Cu/Al P250 4P , 1x 10-150mm²
171,50 € / uni.* -
HYB010HPletinas rectas prolongadoras de bornes para interrruptores x250, 4P
94,40 € / uni.* -
HYB032HConexión posterior para interrruptores x250, 4P
161,30 € / uni.* -
HYB012HPletinas separadas prolongadoras de bornes para interruptores x250, 4P
103,10 € / uni.*
-
HYA035H
Kit de conexión para auxiliares
90,10 € / uni.* -
HYC352HConector del circuito terminal, extremo del interruptor, 2 cables para P250
64,20 € / uni.*
-
HXA039H
Kit de bloqueo del mando estándar para interruptores x160-P160-x250-P250-x630
32,30 € / uni.* -
HXB070HCable 1m para enclavamiento por cable
162,90 € / uni.* -
HXT066HTapa frontal interenclavamiento mecánico para interruptor P250
182,20 € / uni.* -
HXT166HKit de interenclavamiento directo para dos interruptores P250 4P
371,00 € / uni.* -
HXB071HCable 1, 5m para enclavamiento por cable
179,20 € / uni.*
-
HXB068HEnclavamiento eléctrico para motores (entre 2 unit de x250)
182,70 € / uni.* -
HXB069HEnclavamiento eléctrico para motores (entre x250 y otros tamaños)
182,70 € / uni.*
-
HYT053HTapa posterior para cubrebornes de pletinas separadas interruptor P250 4P
62,70 € / uni.* -
HYT051HTapa posterior para cubrebornes de pletinas rectas interruptor P250 4P
48,00 € / uni.* -
HYT026HCubrebornes para interruptores P250, 4P, conexiones posteriores e int.enchufables
90,90 € / uni.* -
HYT024HCubrebornes para interruptores P250, 4P, pletinas separadoras
90,90 € / uni.* -
HYT022HCubrebornes para interruptores P250, 4P, pletinas rectas
90,90 € / uni.*
-
HYT333HKit de conexión para interruptor extraíble de caja moldeada P250 4P
281,60 € / uni.* -
HYT331HAdaptador para interruptor extraíble P250 4P
841,80 € / uni.* -
HYT201HBase para interruptor automático desenchufable P250 4P
391,10 € / uni.*
-
HXT042HKMando motorizado para interruptores P250, 230-240V AC auto-reset y llave bloqueo
2.622,30 € / uni.* -
HXT042HMando motorizado para interruptores P250, 230-240V AC/DC con auto-reset
2.401,10 € / uni.* -
HXT041HMando motorizado para interruptores P250, 100-110V AC/DC con auto-reset
2.401,10 € / uni.* -
HXT040HKMando motorizado para interruptores P250, 24V DC AC auto-reset y llave bloqueo
2.622,30 € / uni.* -
HXT040HMando motorizado para interruptores P250, 24V DC con auto-reset
2.401,10 € / uni.*
-
HYT019HSeparadores de fases para P250 3-4P
47,80 € / uni.*
-
HXT030HMando rotativo directo para P250
170,00 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada200 A
-
Poder de corte último Icu a 400V AC (EN 60947-2)40 kA
-
Poder de corte último Icu a 240V AC (EN 60947-2)50 kA
-
Poder de corte de servicio Ics a 230 V AC según IEC 60947-250 kA
-
Poder de corte de servicio Ics a 400 V AC según IEC 60947-240 kA
-
Poder de corte último Icu a 660V AC (EN 60947-2)6 kA
-
Poder de corte último Icu a 690V AC (EN 60947-2)6 kA
-
Corriente asignada a 10°C según IEC 60947263,80 A
-
Corriente asignada a 15°C según IEC 60947256,70 A
-
Corriente asignada a 20°C según IEC 60947249,40 A
-
Corriente asignada a 25°C según IEC 60947241,90 A
-
Corriente asignada a 30°C según IEC 60947234,10 A
-
Corriente asignada a 35°C según IEC 60947226,10 A
-
Corriente asignada a 40°C según IEC 60947217,70 A
-
Corriente asignada a 45°C según IEC 60947209 A
-
Corriente asignada a 50°C según IEC 60947200 A
-
Corriente asignada a 55°C según IEC 60947190,50 A
-
Corriente asignada a 60°C según IEC 60947180,50 A
-
Corriente asignada a 65°C según IEC 60947170 A
-
Corriente asignada a 70°C según IEC 60947158,70 A
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
-
Posición del neutroIzquierda
Frecuencia
-
Frecuencia50 - 60 Hz
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 690 V
Funciones
-
Unidad de disparoTM A/A.
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal36 W
Endurancia
-
Endurancia eléctrica en número de ciclos10000
-
Número de maniobras mecánicas40000
Seguridad
-
Clase de protección de entrada (IP)IP4X
Conexión
-
Sección transversal de conductor flexible35 - 150 mm²
-
Sección transversal de conductor rígido35 - 185 mm²
Tapa, puerta
-
InterenclavableSí
-
AT_ThermalProtectionKnobSetting0,63, 0,8, 1
Cable
-
Material de cableCobre, Aluminio
Compatibilidad
-
Compatible con RDC AOBSí
-
Adecuado para perfil DINNo
-
Adecuado para cuadro de distribuciónSí
Dimensiones
-
Altura165 mm
-
Anchura140 mm
-
Profundidad97 mm
Instalación, montaje
-
Posición de montaje/conexiónFrontal
-
Par de apriete nominal12 - 12 Nm
Protección eléctrica
-
Protección instantánea (li): coeficiente de regulación del dial6, 8, 10, 12
