Interruptor automático caja moldeada h3+ P630, 4P4D N0-50-100%, 630A, 70kA, LSI HEW631JR
EAN
3250613197957
Cantidad
1 uni.
Precio de venta
8.415,37 €
/ uni.
*
Iniciar sesión para crear una lista de productos
Debe iniciar sesión en su cuenta myHager para crear listas de productos
Completa tu sistema
Accesorios Opcionales
-
AOB MCCB tipo A 1 productos disponibles -
Adaptador de cable de datos auxiliares 1 productos disponibles -
Disparador shunt 5 productos disponibles -
Bobina de tensión mínima 8 productos disponibles -
Bloque de contactos auxiliares 3 productos disponibles -
Ver más 29 otros productos disponibles
Completa tu sistema
-
HTC130H
Adaptador OAC/PTA para h3+ , longitud 1,20 m
70,40 € / uni.*
-
HXA001H
Relé de emisión para interruptores x160-P160-P250-P630, 24V DC
220,58 € / uni.* -
HXA002HRelé de emisión para interruptores x160-P160-P250-P630, 48V DC
220,58 € / uni.* -
HXA003HRelé de emisión para interruptores x160-P160-P250-P630, 100-120 V AC
220,58 € / uni.* -
HXA004HRelé de emisión para interruptores x160-P160-P250-P630, 200-240 V AC
220,58 € / uni.* -
HXA005HRelé de emisión para interruptores x160-P160-P250-P630, 380-450 V AC
220,58 € / uni.*
-
HXA011H
Relé de mínima tensión para interruptores x160-P160-P250-P630, 24 V DC
320,80 € / uni.* -
HXA013HRelé de mínima tensión para interruptores x160-P160-P250-P630,100-120 V AC
320,80 € / uni.* -
HXA014HRelé de mínima tensión para interruptores x160-P160-P250-P630,220-240 V AC
320,80 € / uni.* -
HXA015HRelé de mínima tensión para interruptores x160-P160-P250-P630,380-415 V AC
320,80 € / uni.* -
HXA051HRelé de mínima tensión RETARDADA para interruptores x160-P160-P250-P630, 24 V DC
401,10 € / uni.* -
HXA053HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630,100-120VAC
401,10 € / uni.* -
HXA054HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 220-240 V AC
401,10 € / uni.* -
HXA055HRelé de mínima tensión RETARDADA interruptores x160-P160-P250-P630, 380-415 V AC
401,10 € / uni.*
-
HXA039HKit de bloqueo del mando estándar para interruptores x160-P160-x250-P250-x630
32,24 € / uni.* -
HXB070HCable 1m para enclavamiento por cable
162,85 € / uni.* -
HXB071HCable 1,5m para enclavamiento por cable
179,13 € / uni.* -
HXW066HTapa frontal interenclavamiento mecánico para interruptor P630
218,70 € / uni.* -
HXW166HKit de interenclavamiento directo para dos interruptores 4P P630
410,95 € / uni.* -
HXW890HNyckellås för utdragsenhet P630
232,38 € / uni.*
-
HXW030HVred direkt på effektbrytare P630
293,40 € / uni.* -
HXW031HVred i dörr P630 med 200mm förlängare
407,86 € / uni.*
-
HXW040HMando motor para interruptor automático P630 a 24-48VDC con Auto-Reset
2.757,48 € / uni.* -
HXW040HKMando motor interruptor automático P630 a 24-48VDC con Auto-Reset y llave
2.921,19 € / uni.* -
HXW042HMando motor para interruptor automático P630 a 110-240VAC con Auto-Reset
2.757,48 € / uni.* -
HXW042HKMando motor interruptor automático P630 a 110-240VAC con Auto-Reset y llave
2.921,19 € / uni.*
-
HYD034HConexión posterior para interrruptores P630, 4P, 630A
628,97 € / uni.* -
HYW002HAnslutningsklämma P630 Cu/Al 4-Polig 300mm²
375,49 € / uni.* -
HYW008HAnslutningsklämma P630 4-Polig 2x35-300mm²
503,98 € / uni.* -
HYW013HAnslutningsförlängare P630 4-Polig (630A)
224,47 € / uni.* -
HYW015HSpridningsanslutning P630 4-Polig (630A)
234,57 € / uni.* -
HYW328HL-anslutning P630 1-Polig
137,97 € / uni.*
-
HYW019HBeröringsskydd mellan faser P630 3-Polig
54,68 € / uni.*
-
HYW201HPlug-in bas P630 4-Polig
704,42 € / uni.* -
HYW331HUtdragsenhet P630 4-Polig
1.597,47 € / uni.*
-
HYW022HBeröringsskydd anslutning P630 4-Polig
205,20 € / uni.* -
HYW024HBeröringsskydd spridningsanslutning P630 4-Polig
205,20 € / uni.* -
HYW026HBeröringsskydd bak Plug-in P630 4-Polig
205,20 € / uni.* -
HYW051HIsolationsplatta för rak anslutning P630 4P
63,53 € / uni.* -
HYW053HIsolationsplatta för anslutning med spridare P630 4P
63,53 € / uni.*
Características técnicas
Corriente eléctrica
-
Corriente nominal asignada630 A
-
Poder asignado de corte último en cortocircuito lcu bajo 230 V CA IEC60947-2100 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 240 V CA IEC60947-2100 kA -
Poder asignado de corte último en cortocircuito Icu bajo 400V AC IEC60947-270 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 415 V CA IEC60947-270 kA -
Poder de corte en 1 polo para CA 230 V IEC60947-210 kA
-
Poder de corte en 1 polo para CA 400 V IEC60947-210 kA
-
Poder asignado de corte último
en cortocircuito lcu bajo 690 V CA IEC60947-212 kA -
Poder asignado de corte de
servicio lcs bajo 220 V CA según IEC60947-2100 kA -
Poder asignado de corte de servicio lcs bajo 230 V CA según IEC60947-2100 kA
-
Poder asignado de corte de
servicio lcs bajo 240 V CA según IEC60947-2100 kA -
Poder asignado de corte de servicio lcs bajo 380 V CA según IEC60947-270 kA
-
Poder asignado de corte de
servicio lcs bajo 400 V CA según IEC60947-270 kA -
Poder asignado de corte de servicio lcs bajo 415 V CA según IEC60947-270 kA
-
Poder asignado de corte de
servicio lcs bajo 690 V CA según IEC60947-212 kA -
Corriente asignada 10 °C según IEC60947630 A
-
Corriente asignada 15 °C según IEC60947630 A
-
Corriente asignada 20 °C según IEC60947630 A
-
Corriente asignada 25 °C según IEC60947630 A
-
Corriente asignada 30 °C según IEC60947630 A
-
Corriente asignada 35 °C según IEC60947630 A
-
Corriente asignada 40 °C según IEC60947630 A
-
Corriente asignada 45 °C según IEC60947630 A
-
Corriente asignada 50 °C según IEC60947630 A
-
Corriente asignada 55 °C según IEC60947630 A
-
Corriente asignada 60 °C según IEC60947622 A
-
Corriente asignada 70 °C según IEC60947510 A
-
Corriente asignada 65 °C según IEC60947570 A
Arquitectura
-
Número de polos4
-
Elemento de control/operaciónManeta
-
Tipo de construcción del dispositivoFijo
-
Posición del neutroIzquierda
Disparo
-
Tiempo de respuesta al abrir10 ms
Configuración
-
Ir1 - ajuste dial actual250 A, 300 A, 350 A, 370 A, 400 A, 500 A, 600 A, 630 A
-
Rango de ajuste de liberación retardada de cortocircuito a corto plazo375 - 6300 A
Frecuencia
-
Frecuencia50 - 60 Hz
Instalación, montaje
-
Par de apriete nominal18 - 18 Nm
-
Posición de montaje/conexiónFrontal
Tensión
-
Resistencia a picos de tensión asignada (Uimp)8000 V
-
Tensión asignada de aislamiento Ui800 V
-
Tensión asignada de empleo en alterna220 - 690 V
Funciones
-
Bloque de disparoLSI
Potencia
-
Potencia total disipada en condiciones de Intensidad nominal131,6 W
-
Potencia disipada por polo en In46,2 W
Equipo
-
Número de contactos auxiliares como contacto de cambio0
-
Número de contactos auxiliares normalmente cerrados0
-
Número de contactos auxiliares normalmente abiertos0
Seguridad
-
Índice de protección IPIP4X
Condiciones de uso
-
Temperatura de funcionamiento-25 - 70 °C
-
Grado de contaminación según IEC60664 / IEC60947-23
Conexión
-
Tipo de conector/enchufeTerminal
Cable
-
Material de cableCobre, Aluminio
Dimensiones
-
Altura260 mm
-
Anchura185 mm
-
Profundidad150 mm
Controles e indicadores
-
Accionamiento motorizado integradoNo
Compatibilidad
-
Adecuado para carril DINNo
-
Compatible con RDC AOBSí
-
Adecuado para tablero de distribuciónSí
Fuente de alimentación
-
Posición fuente de alimentaciónBidireccional
Protección eléctrica
-
Protección contra sobrecarga de largo tiempo (ltd): Retraso (tr)0,5 s, 1,5 s, 2,5 s, 5 s, 7,5 s, 9 s, 10 s, 12 s, 14 s, 16 s
-
Protección de corto tiempo (std): corriente (lsd)1,5, 2, 3, 4, 5, 6, 7, 8, 10
-
Protección de corto tiempo (std): retardo (tsd)50 ms, 100 ms, 200 ms, 300 ms, 400 ms
-
Protección instantánea (li): coeficiente de ajuste del dial3, 4, 5, 6, 7, 8, 9, 10, 11
Valor medioambiental
Estamos comprometidos a mejorar nuestro desempeño ambiental reduciendo nuestra huella y al mismo tiempo desempeñamos un papel como impulsores del desarrollo sostenible para nuestros clientes. Más información
Certificaciones y documentos
Documentos
-

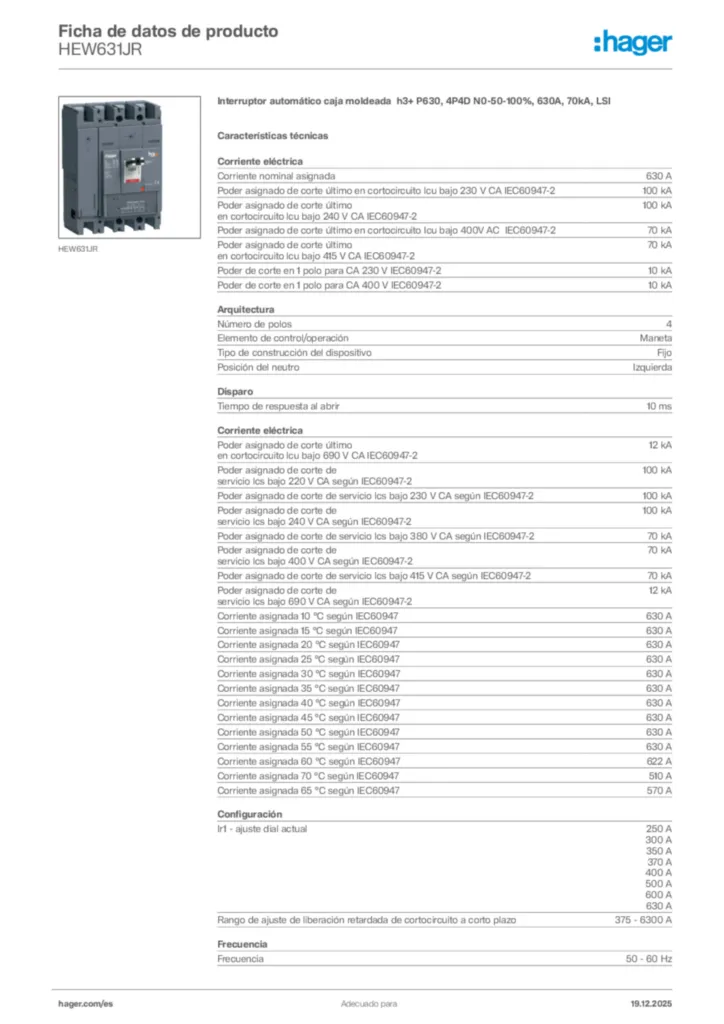

Imagen del producto
-
