Zähleranschlusssäule 207, univers Z, 2 ZP, eHZ, 5-polig, Leerfeld, Basis, APZ ZAS207BE25A
Die Zähleranschlusssäule 207 univers Z, mit 2 Zählerplätzen und einem Leerfeld, ist für den Einsatz im Freien konzipiert. Sie bietet Schutzart IP Standard 44 und besteht aus glasfaserverstärktem Polyester nach DIN EN 14598. Erfüllt die Normen DIN VDE 0603-1 und DIN VDE 0603-2-1. Die Säule ist erweiterbar und unterstützt die Integration zusätzlicher Bauteile gemäß VDE-AR-N 4100.
EAN
3250611073680
Marke
Hager
VPE
1 Stück
Preisgruppe
H080
Preis
3.187,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Dieses Produkt unterliegt regional abhängigen Spezifikationen der jeweils zuständigen Netzbetreiber und muss eventuell durch weiteres Zubehör ergänzt werden.Zur sicheren und TAB-konformen Planung nutzen Sie bitte unsere regionalspezifischen Bestellhinweise oder wenden Sie sich an unser regionales TSC.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Quick-Connect Klemme 4 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
OKK-Schnittstelle 1 Produkte verfügbar -
Modularer Lasttrennschalter 1 Produkte verfügbar -
SLS-Schalter 3 Produkte verfügbar -
Patchmodul 1 Produkte verfügbar
Optionales Zubehör
-
KN06N
Klemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
FZ381Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
23,30 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,90 € / Stück*
-
EHZ001K
BKE-I-Datenschnittstelle (OKK), 1Mbit, Länge 450mm
72,50 € / Stück*
-
SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE
58,50 € / Stück*
-
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
ZAY78842Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
66,70 € / Stück* -
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
28,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,90 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
39,30 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
60,70 € / Stück*
-
ZAY90275Bodenrost, Zubehör, aus Stahlblech, für Baureihe 157/177/207
275,70 € / Stück*
-
ZAN334CHausanschlusskasten, KH00, Baureihe K3, 1x3NH00, Polyesterdeckel
224,30 € / Stück*
-
ZAD710BKE1Nachrüstfeld, universZ, 1 Zählerfeld, 1 x BKE, für ZAS…BE45A/65A
913,50 € / Stück* -
ZAD710BKE2Nachrüstfeld, universZ, 1 Zählerfeld, 2 x BKE, für ZAS…BE45A/65A
1.032,80 € / Stück* -
ZAD712TSGNachrüstfeld, universZ, 1 Zählerfeld, TSG, für ZAS…BE45A/65A
654,70 € / Stück*
-
ZAD313CP0Nachrüstfeld, universZ, 1 Verteilerfeld 3-reihig leer, mit N/PE-Steckklemme
313,60 € / Stück* -
ZAD714BNachrüstf, universZ, 1 VT 4-r, APZ mit MP 208x250mm und Hutsch, 2xN/PE-Steckkl
472,10 € / Stück* -
ZAD717Nachrüstfeld, universZ, 1 Verteilerfeld 7-reihig, mit N/PE-Steckklemme
467,90 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe2010 mm
-
Breite839 mm
-
Tiefe277 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder3
-
Anzahl Zählerplätze <=63 A2
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen7
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
-
Anschluss-/Steckertyp NAR SG/TRE FeldSammelschiene
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeBis 35 mm²
-
Anschlussquerschnitt Zählerzugangsleitung16-16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16-16 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAS207BE25A
-

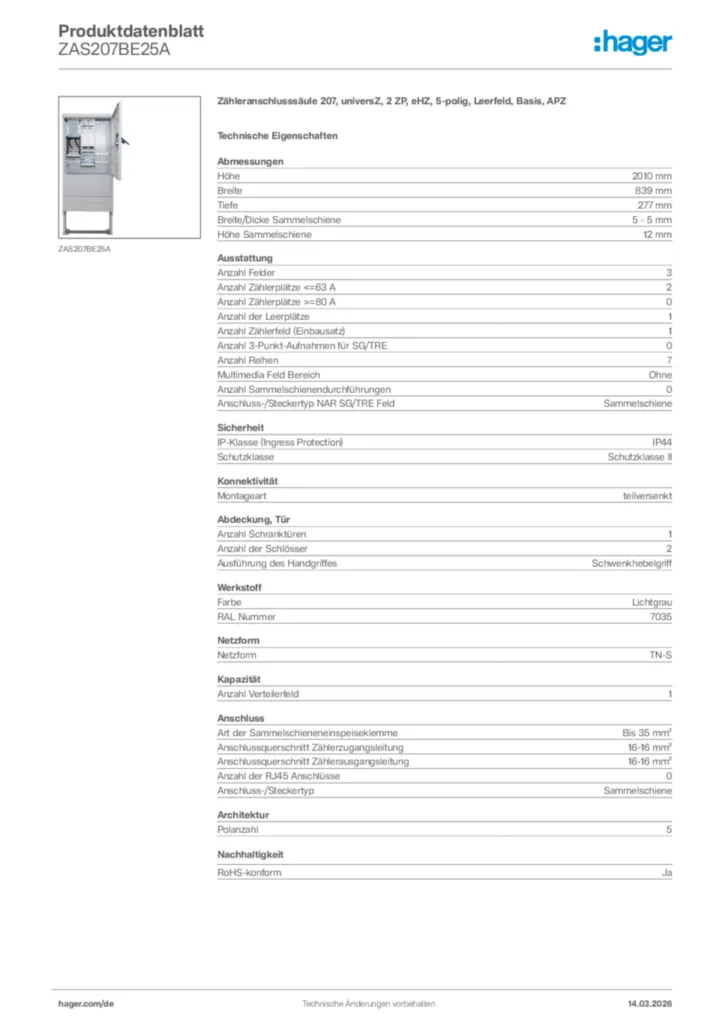

Produktdatenblatt
