Kompaktschalter, Ausschalter, 63A, 3 Schließer, 400V AC, 2.5 PLE SH363N
Der Kompaktschalter 63A mit 3 Schließern unterstützt eine Spannung von 400V Wechselstrom und bietet 2.5 Platzeinheiten. Er ist ein 3-poliger Ausschalter, ideal für die Hauptverteilung. Gewährleistet zuverlässige Abschaltung und sicheren Betrieb nach VDE-Norm. Optimal für den Einsatz in Industrieanlagen.
EAN
3250615589989
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
58,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Kabelklemmenanschluss 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 26 Produkte verfügbar
Passend zu
-
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis
2.239,40 € / Stück* -
ZAS175BD15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis
2.250,70 € / Stück* -
ZAS175BE14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, eHZ, 4-polig, Basis
2.401,10 € / Stück* -
ZAS175BE15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, eHZ, 5-polig, Basis
2.412,40 € / Stück* -
ZAS175BE24Zähleranschlusssäule 175, universZ, 2 Zählerplätze, eHZ, 4-polig, Basis
2.562,60 € / Stück* -
ZAS175BE25Zähleranschlusssäule 175, universZ, 2 Zählerplätze, eHZ, 5-polig, Basis
2.573,90 € / Stück* -
ZAS175BP0Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK
2.365,80 € / Stück* -
ZAS205BD14AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis, APZ
2.343,80 € / Stück* -
ZAS205BD15AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis, APZ
2.355,40 € / Stück* -
ZAS205BD24Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis
2.229,20 € / Stück* -
ZAS205BD24AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis, APZ
2.528,10 € / Stück* -
ZAS205BD25Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis
2.220,60 € / Stück* -
ZAS205BD25AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis, APZ
2.517,10 € / Stück* -
ZAS205BE14AZähleranschlusssäule 205, universZ, 1 Zählerplatz, eHZ, 4-polig, Basis, APZ
2.506,80 € / Stück* -
ZAS205BE15AZähleranschlusssäule 205, universZ, 1 Zählerplatz, eHZ, 5-polig, Basis, APZ
2.518,40 € / Stück* -
ZAS205BE24AZähleranschlusssäule 205, universZ, 2 Zählerplätze, eHZ, 4-polig, Basis, APZ
2.646,00 € / Stück* -
ZAS205BE25AZähleranschlusssäule 205, universZ, 2 Zählerplätze, eHZ, 5-polig, Basis, APZ
2.657,20 € / Stück* -
ZAS207BD14AZähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 4-pol, Leerfeld, Basis, APZ
2.878,60 € / Stück* -
ZAS207BD15AZähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 5-pol, Leerfeld, Basis, APZ
2.889,90 € / Stück* -
ZAS207BD24AZähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 4-pol, Leerfeld, Basis, APZ
3.062,70 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
-
Bedingter Kurzschlussstrom Inc mit Sicherung in Reihe laut IEC/EN 60669-2-46000A/63A gG
Architektur
-
Polart3P
-
Steuer-/BedienelementKnebel
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl3
Anschluss
-
Anschlussquerschnitt bei starrem Leiter25 mm²
Spannung
-
Isolationsspannung Ui500 V
-
Stoßspannungsfestigkeit Uimp6 kV
-
Bemessungsbetriebsspannung Ue400 - 400 V
-
VersorgungsspannungsartAC
Leistung
-
Verlustleistung pro Pol2,60 W
-
Gesamtverlustleistung unter Nennstrom7,80 W
Installation, Montage
-
Nominales Drehmoment2 - 2 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
PlombierbarJa
Einsatzbedingungen
-
Betriebstemperatur-5 - 40 °C
Abdeckung, Tür
-
VerriegelbarNein
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Frequenz
-
Frequenz50 - 50 Hz
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterJa
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterNein
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module2,50
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

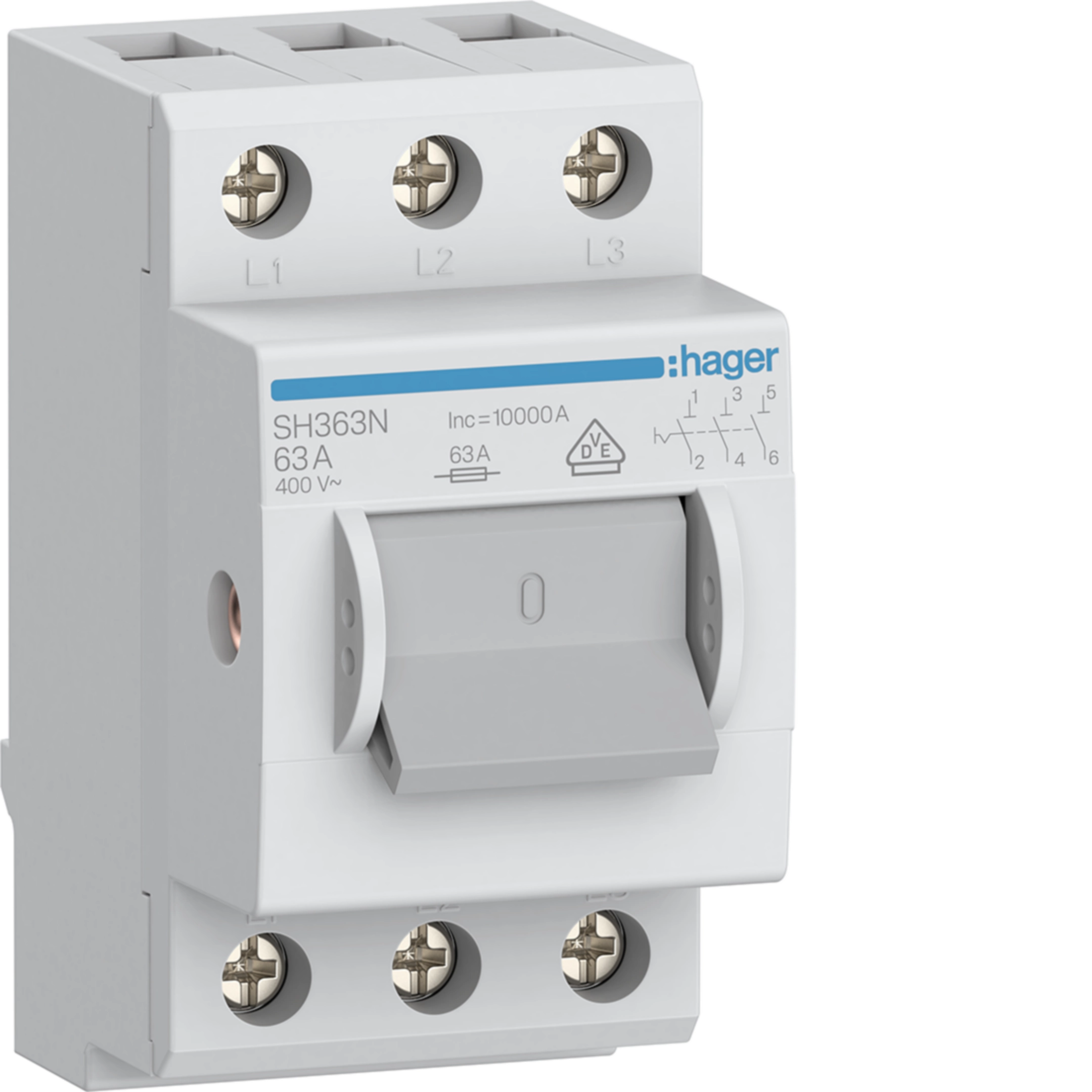

Produktbild SH363N
-

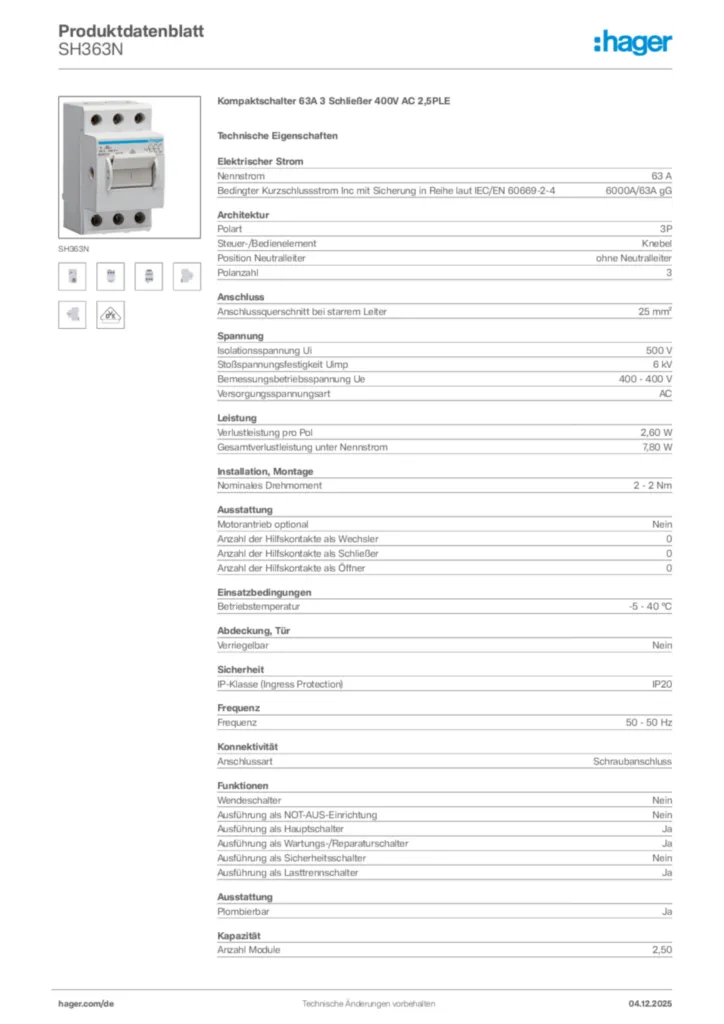

Produktdatenblatt
Hager Produktdatenblatt SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE
PDF -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363KKompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2, 5PLEPreis69,20 €/ Stück * -
2
HAB402Lasttrennschalter 4polig 20A für Hutschiene oder MontageplattePreis61,40 €/ Stück * -
3
HAB404Lasttrennschalter 4polig 40A für Hutschiene oder MontageplattePreis66,20 €/ Stück * -
4
HAB403Lasttrennschalter 4polig 32A für Hutschiene oder MontageplattePreis79,00 €/ Stück * -
5
HAB304Lasttrennschalter 3polig 40A für Hutschiene oder MontageplattePreis48,90 €/ Stück *
Ausschreibungstext
Kompaktschalter 63A 3 Schließer 400V AC 2,5PLE
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Polart: 3P
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH363N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Ausschalter 63 A im Kompaktgehäuse nach DIN EN 60669-1 (VDE 0632-1), DIN EN 60669-2-4 (VDE 0632-2-4), DIN EN IEC 60947-3 (VDE 0660-107) mit VDE Zeichen.
Nennstrom: 63 A
Polart: 3P
Verlustleistung pro Pol: 2,60 W
Gesamtverlustleistung unter Nennstrom: 7,80 W
Motorantrieb optional: Nein
Betriebstemperatur: -5 - 40 °C
Verriegelbar: Nein
IP-Klasse (Ingress Protection): IP20
Fabrikat : Hager oder gleichwertig
Artikel : SH363N
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
