Zähleranschlusssäule 175, univers N, 1 Zählerplatz, 3-Pkt, 4P, Leerplatz, HAK ZAS175BP0
Zähleranschlusssäule 175, univers N, für 1 Zähler, 3-Punkt, 4-polig, inkl. Leerplatz. Schutzart IP Standard 44, aus glasfaserverstärktem Polyester nach DIN EN 14598. Konform mit DIN EN 61439, ausgestattet mit Eingrabsockel. Türöffnungswinkel bis 180 Grad, Schließung durch Schwenkhebel und Drei-Punkt-Basküleverschluss. Belüftung über labyrinthartige Kanäle. Optionaler Einbau eines zweiten Profilhalbzylinders möglich.
EAN
3250611071181
Marke
Hager
VPE
1 Stück
Preisgruppe
H081
Passende Tools
Preis
2.365,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Plantasche 1 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Modularer Lasttrennschalter 1 Produkte verfügbar -
SLS-Schalter 3 Produkte verfügbar -
Quick-Connect Klemme 4 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 2 Produkte verfügbar
Optionales Zubehör
-
FZ818
Plantasche, Kunststoff, DIN A4, selbstklebend
35,00 € / Stück*
-
SH363N
Kompaktschalter 63A 3 Schließer 400V AC 2, 5PLE
58,50 € / Stück*
-
KN06N
Klemmen QC N 6Klemmstellen
6,01 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
6,01 € / Stück* -
FZ381Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
23,30 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,90 € / Stück*
-
KJ05Z
Plombierhaube, univers Z, für alle KJ30..
29,70 € / Stück* -
KJ03ZSteckerstifte für Zählersteckklemme 63A, 7x45mm, Drehstrom
13,10 € / Set*
-
ZAY78842Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
66,70 € / Stück* -
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
28,30 € / Stück*
-
ZAY90274Bodenrost, Zubehör, aus Stahlblech, für Baureihe 155/175/205
170,10 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
60,70 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,90 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
39,30 € / Stück*
-
UD31M1Baustein, universN, 450x250mm, mit Montageplatte für VDI
141,60 € / Stück* -
UD61M1Baustein, universN, 900x250mm, mit gelochter Montageplatte, für VDI
304,80 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,91 € / Stück*
-
ZAN334CHausanschlusskasten, KH00, Baureihe K3, 1x3NH00, Polyesterdeckel
224,30 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1710 mm
-
Breite583 mm
-
Tiefe277 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
-
Anzahl Reihen1
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
-
Anschluss-/Steckertyp NAR SG/TRE FeldSammelschiene
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld0
Anschluss
-
Art der SammelschieneneinspeiseklemmeBis 16 mm²
-
Anschlussquerschnitt Zählerzugangsleitung10-10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10-10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAS175BP0
-

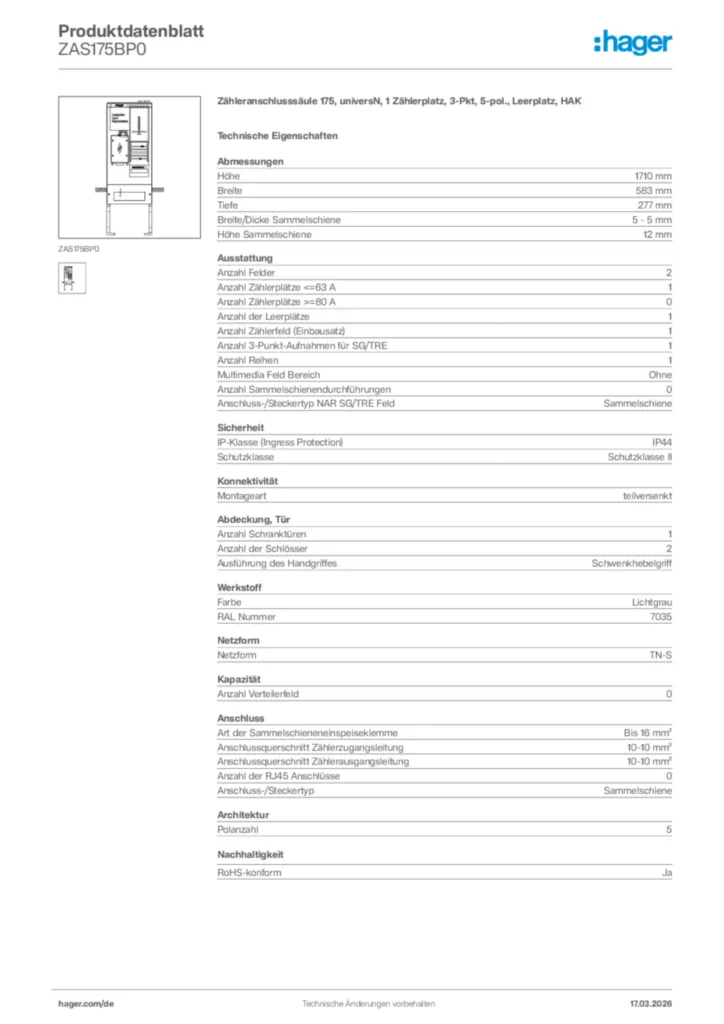

Produktdatenblatt
Hager Produktdatenblatt ZAS175BP0
Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-03-10
PDF204,16 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAS131BD45AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, Leerfeld, Basis, APZPreis3.810,30 €/ Stück * -
2
ZAS132BD65AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, 2xLeerfeld, Basis, APZPreis4.724,50 €/ Stück * -
3
ZAS132BE65AZähleranschlusschrank, universZ, 2 Zählerplätze, EHZ, 5-pol, 2xLeerfeld, Basis, APZPreis4.700,10 €/ Stück * -
4
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, BasisPreis2.239,40 €/ Stück * -
5
ZAS175BD15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, BasisPreis2.250,70 €/ Stück *
Ausschreibungstext
Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK
Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG- Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1710 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035
Fabrikat : Hager oder gleichwertig
Artikel : ZAS175BP0
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bestückte Zähleranschlusssäule nach DIN EN 61439, Schutzart IP 44, mit Eingrabsockel, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598. Zähleranschlusssäule ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Rechte Tür ist aushängbar. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Zähleranschlusssäulen sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern nach DIN VDE 0603-1 für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG- Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Eingrabsockel und Zähleranschlusssäule bilden eine Einheit. Ein Bodenrost ist empfohlen. Zur Betauungsvermeidung ist der Sockel bis zur Höhe der Kabelbefestigungsschiene innen mit Sockelfüller aufzufüllen.
Höhe: 1710 mm
Breite: 583 mm
Tiefe: 277 mm
Anzahl Felder: 2
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Montageart: teilversenkt
Anzahl Schranktüren: 1
Anzahl der Schlösser: 2
Ausführung des Handgriffes: Schwenkhebelgriff
Farbe: Lichtgrau
RAL Nummer: 7035
Fabrikat : Hager oder gleichwertig
Artikel : ZAS175BP0
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
