Zählersteckklemme, univers Z, Drehstrom 63 A, sperrbar, mit TRE-Anschlussklemmen KJ30S
Die Zählersteckklemme univers Z für Drehstrom, ausgelegt für bis zu 63 Ampere, besitzt eine sperrbare Funktion und ist mit TRE-Anschlussklemmen ausgestattet. Sie ermöglicht eine sichere und effiziente Verbindung im Energieverteilungssystem. Ideal für den Einsatz in Industrie und Gewerbe, wo eine zuverlässige Energieübertragung erforderlich ist.
EAN
3250613802530
Marke
Hager
VPE
5 Stück
Preisgruppe
H610
Preis
132,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Verteilerbaugruppe Klemmen 4 Produkte verfügbar -
Zubehör/Ersatzteile für Niederspannungs-Schalttechnik 3 Produkte verfügbar -
Zubehör/Ersatzteile für Klemmen 1 Produkte verfügbar -
Zubehör/Ersatzteile für Zähleranschlussklemme 1 Produkte verfügbar
Kompatible Produkte
-
Passend zu 16 Produkte verfügbar
Optionales Zubehör
-
KJ02C
Verteilerblock, 160A, 1polig, 1x10-70²/ 6x2, 5-16²/ 1xFlachkupfer 16x5mm seitl.
38,20 € / Stück* -
KJ02BVerteilerblock 400A geschl., 1polig, 1x 95-185²/2x 6-35²/5x 1, 5-16²/4x 1, 5-10²
55,30 € / Stück* -
KJ02AVerteilerblock, 250A, 1polig, 1x 35-95² / 2x 6-35² / 5x 1, 5-16² / 4x 1, 5 - 10²
52,30 € / Stück* -
KJ02GVerteilerblock 500A 1p. 1xFlachkupfer 24x6mm /2x 2, 5-35²/5x 2, 5-16²/4x 2, 5-10²
60,40 € / Stück*
-
KJ05Z
Plombierhaube, univers Z, für alle KJ30..
29,70 € / Stück* -
KJ03ZSteckerstifte für Zählersteckklemme 63A, 7x45mm, Drehstrom
13,10 € / Set* -

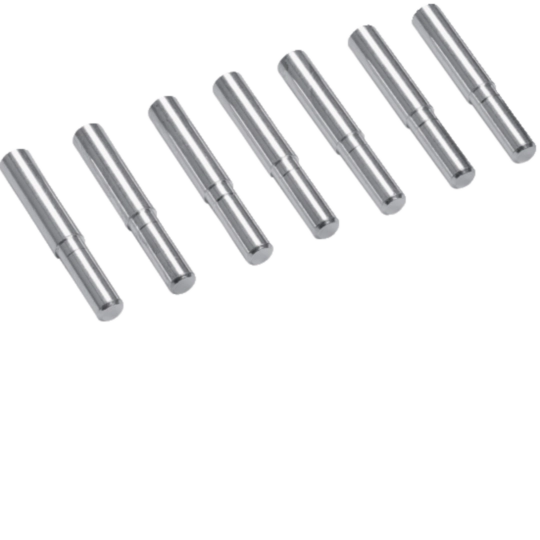

KJ31Z4Steckerstifte, universZ, für Zählersteckklemme 100 A, 7 Stück, starr
40,80 € / Stück*
-
KJ02Z
Hartpapierschieber, univers Z, für KJ05Z
7,10 € / Stück*
Passend zu
-
KJ05Z
Plombierhaube, univers Z, für alle KJ30..
29,70 € / Stück* -
KJ03Z
Steckerstifte für Zählersteckklemme 63A, 7x45mm, Drehstrom
13,10 € / Set* -
KJ10Z
Entspannungsgriff, universZ, 63 A Zählersteckklemme, 3~, Zählerstiftmontagehilfe
42,80 € / Stück* -
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis
2.239,40 € / Stück* -
ZAS175BD15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis
2.250,70 € / Stück* -
ZAS175BP0Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK
2.365,80 € / Stück* -
ZAS205BD14AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis, APZ
2.343,80 € / Stück* -
ZAS205BD15AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis, APZ
2.355,40 € / Stück* -
ZAS205BD24Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis
2.229,20 € / Stück* -
ZAS205BD24AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis, APZ
2.528,10 € / Stück* -
ZAS205BD25Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis
2.220,60 € / Stück* -
ZAS205BD25AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis, APZ
2.517,10 € / Stück* -
ZAS207BD14AZähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 4-pol, Leerfeld, Basis, APZ
2.878,60 € / Stück* -
ZAS207BD15AZähleranschlusssäule 207, universZ, 1 ZP, 3-Punkt, 5-pol, Leerfeld, Basis, APZ
2.889,90 € / Stück* -
ZAS207BD24AZähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 4-pol, Leerfeld, Basis, APZ
3.062,70 € / Stück* -
ZAS207BD25AZähleranschlusssäule 207, universZ, 2 ZP, 3Punkt, 5-pol, Leerfeld, Basis, APZ
3.074,20 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom63 A
Leistung
-
Gesamtverlustleistung unter Nennstrom4,73 W
Architektur
-
Polart4P
Abmessungen
-
Höhe42 mm
-
Breite130 mm
-
Tiefe32 mm
Anschluss
-
Anschlussquerschnitt Schraubklemme25 mm²
-
Leiterquerschnitt25 - 25 mm²
-
TarifanschlussNein
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Spannung
-
Bemessungsbetriebsspannung Ue400 - 400 V
Konnektivität
-
AnschlussartSchraubanschluss
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild KJ30S
-

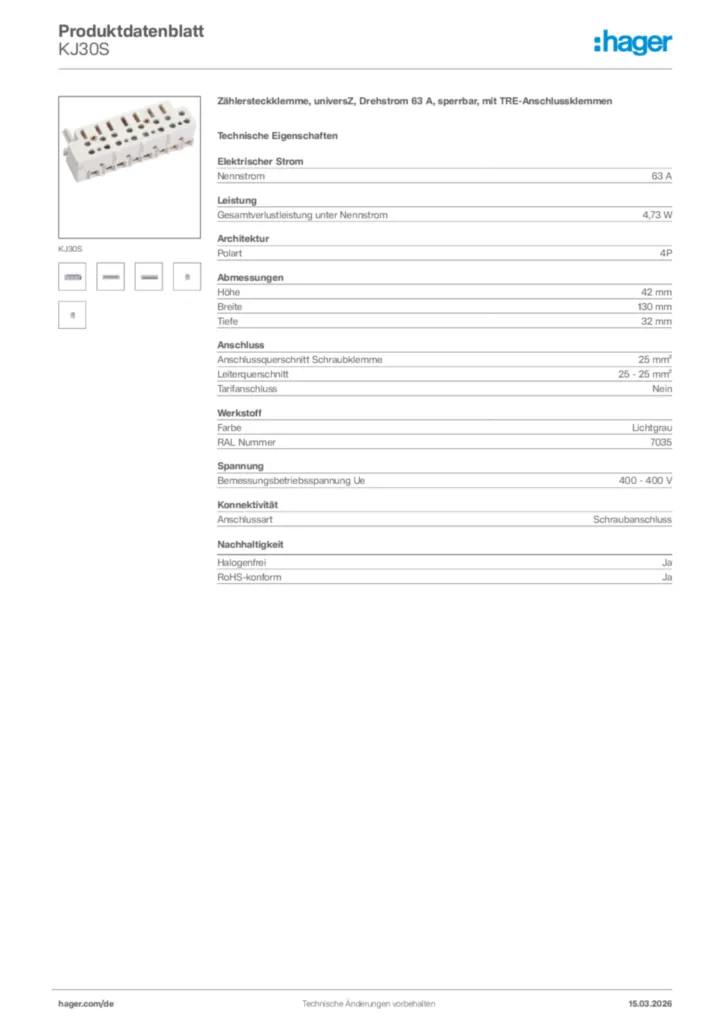

Produktdatenblatt
Hager Produktdatenblatt KJ30S
Zählersteckklemme, universZ, Drehstrom 63 A, sperrbar, mit TRE-Anschlussklemmen
PDF -
Montageanleitung
Montageanleitung de-DE, en-GB, pl-PL, cs-CZ, nl-NL, sv-SE, fi-FI 2023-12-01
PDF2,62 MB
Montageanleitung für KJ0xx, KJ1xx, KJ3xx - Zubehör, univers Z (Stand: 09.2009)
Montageanleitung International 2010-01-13
PDF248,05 kB
Montageanleitung für KJ0xx, KJ1xx, ZU9xx - Steckerstifte, Zählersteckklemme, Zählertragplatte (Stand: 04.2018)
Zählersteckklemme 63 A
PDF1005,35 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-02-10
PDF257,64 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
KN06EKlemmen QC PE 6KlemmstellenPreis6,01 €/ Stück * -
2
KN06NKlemmen QC N 6KlemmstellenPreis6,01 €/ Stück * -
3
KJ31Z1Steckerstifte, universZ, für Zählersteckklemme 100 A, 1 x flexibel, 6 x starrPreis30,80 €/ Stück * -
4
KJ30TZählersteckklemme, universZ, Drehstrom 63 A, sperrbar, ohne TRE-AnschlussklemmenPreis111,30 €/ Stück * -
5
KJ10SZählersteckklemme, univ.Z, Wechselstrom 63 A, sperrbar, mit TRE-AnschlussklemmenPreis62,30 €/ Stück *
Ausschreibungstext
Zählersteckklemme, universZ, Drehstrom 63 A, sperrbar, mit TRE-Anschlussklemmen
Zählersteckklemme nach DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 63A; 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 25mm², Klemmenquerschnitt Steuerleitung bis 6mm², Farbe: RAL 9010, Maße (LxBxH)= 130x40x32
Nennstrom: 63 A
Gesamtverlustleistung unter Nennstrom: 4,73 W
Polart: 4P
Höhe: 42 mm
Breite: 130 mm
Tiefe: 32 mm
Anschlussquerschnitt Schraubklemme: 25 mm²
Farbe: Lichtgrau
Zählersteckklemme nach DIN VDE 0603-3, Passend für Elektrizitätszähler nach DIN 43857, für den schnellen und sicheren Wechsel von Elektrizitätszählern, Nennstrom: 63A; 3-polig, Mit 2. Anschluss für N-Leiter, 1 Steuerleitungsklemme pro Phase, Klemmenquerschnitt Hauptleitung bis 25mm², Klemmenquerschnitt Steuerleitung bis 6mm², Farbe: RAL 9010, Maße (LxBxH)= 130x40x32
Nennstrom: 63 A
Gesamtverlustleistung unter Nennstrom: 4,73 W
Polart: 4P
Höhe: 42 mm
Breite: 130 mm
Tiefe: 32 mm
Anschlussquerschnitt Schraubklemme: 25 mm²
Farbe: Lichtgrau
