SLS-Schalter, 3-polig, E-Charakteristik, 50A, für Sammelschiene, QuickConnect HTS350E
Selektiver Leitungsschutzschalter (SLS-Schalter), 3-polig, E-Charakteristik, 50 Ampere, speziell für den Einsatz auf Sammelschienen konzipiert. Ausgestattet mit QuickConnect-Klemmtechnik für eine schnelle und zuverlässige Installation. Dieser SH-Schalter bietet eine hohe Selektivität und Fehlererkennung, optimiert für den Schutz kritischer elektrischer Anlagen und Verteilnetze. Ideal für den Einsatz in Industrie und Gewerbe, wo eine präzise Abschaltung erforderlich ist.
EAN
3250613303150
Marke
Hager
VPE
1 Stück
Preisgruppe
H300
Preis
392,90 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Erfahren Sie mehr zur digitalen Montageanleitung
https://manual.hager.com/
https://manual.hager.com/
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Multifunktionsverschluss für SLS-Schalter 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 29 Produkte verfügbar
Optionales Zubehör
Passend zu
-
ZAS131BD45AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, Leerfeld, Basis, APZ
3.810,30 € / Stück* -
ZAS132BD65AZähleranschlusschrank, universZ, 2 Zählerplätze, 3-Punkt, 5-pol, 2xLeerfeld, Basis, APZ
4.724,50 € / Stück* -
ZAS132BE65AZähleranschlusschrank, universZ, 2 Zählerplätze, EHZ, 5-pol, 2xLeerfeld, Basis, APZ
4.700,10 € / Stück* -
ZAS175BD14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis
2.239,40 € / Stück* -
ZAS175BD15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis
2.250,70 € / Stück* -
ZAS175BE14Zähleranschlusssäule 175, universZ, 1 Zählerplatz, eHZ, 4-polig, Basis
2.401,10 € / Stück* -
ZAS175BE15Zähleranschlusssäule 175, universZ, 1 Zählerplatz, eHZ, 5-polig, Basis
2.412,40 € / Stück* -
ZAS175BE24Zähleranschlusssäule 175, universZ, 2 Zählerplätze, eHZ, 4-polig, Basis
2.562,60 € / Stück* -
ZAS175BE25Zähleranschlusssäule 175, universZ, 2 Zählerplätze, eHZ, 5-polig, Basis
2.573,90 € / Stück* -
ZAS175BP0Zähleranschlusssäule 175, universN, 1 Zählerplatz, 3-Pkt, 5-pol., Leerplatz, HAK
2.365,80 € / Stück* -
ZAS205BD14AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 4-polig, Basis, APZ
2.343,80 € / Stück* -
ZAS205BD15AZähleranschlusssäule 205, universZ, 1 Zählerplatz, 3-Punkt, 5-polig, Basis, APZ
2.355,40 € / Stück* -
ZAS205BD24Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis
2.229,20 € / Stück* -
ZAS205BD24AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 4-polig, Basis, APZ
2.528,10 € / Stück* -

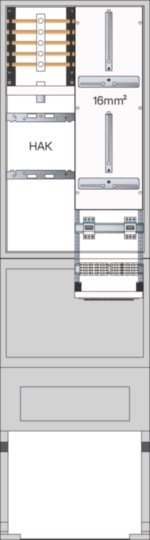

ZAS205BD25Zähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis
2.220,60 € / Stück* -
ZAS205BD25AZähleranschlusssäule 205, universZ, 2 Zählerplätze, 3-Punkt, 5-polig, Basis, APZ
2.517,10 € / Stück* -
ZAS205BE14AZähleranschlusssäule 205, universZ, 1 Zählerplatz, eHZ, 4-polig, Basis, APZ
2.506,80 € / Stück* -
ZAS205BE15AZähleranschlusssäule 205, universZ, 1 Zählerplatz, eHZ, 5-polig, Basis, APZ
2.518,40 € / Stück* -
ZAS205BE24AZähleranschlusssäule 205, universZ, 2 Zählerplätze, eHZ, 4-polig, Basis, APZ
2.646,00 € / Stück* -
ZAS205BE25AZähleranschlusssäule 205, universZ, 2 Zählerplätze, eHZ, 5-polig, Basis, APZ
2.657,20 € / Stück*
Technische Merkmale
Architektur
-
AuslösecharakteristikE
-
Polart3P
-
Polanzahl3
Installation, Montage
-
Montage aufSammelschienensystem
Spannung
-
Isolationsspannung Ui690 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
Elektrischer Strom
-
Nennstrom50 A
-
Einstellung des thermischen Auslösers in AC1,05 - 1,2 A
-
Bemessungsabschaltvermögen ICN25 kA
Kapazität
-
Anzahl Module4,50
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1 - 16 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 25 mm²
Abmessungen
-
Höhe158 mm
-
Breite81 mm
-
Tiefe116 mm
-
Breite/Dicke Sammelschiene12 - 12 mm
Leistung
-
Verlustleistung pro Pol7,40 W
-
Gesamtverlustleistung unter Nennstrom22,20 W
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-25 - 80 °C
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Ausstattung
-
QuickConnectJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild HTS350E
-

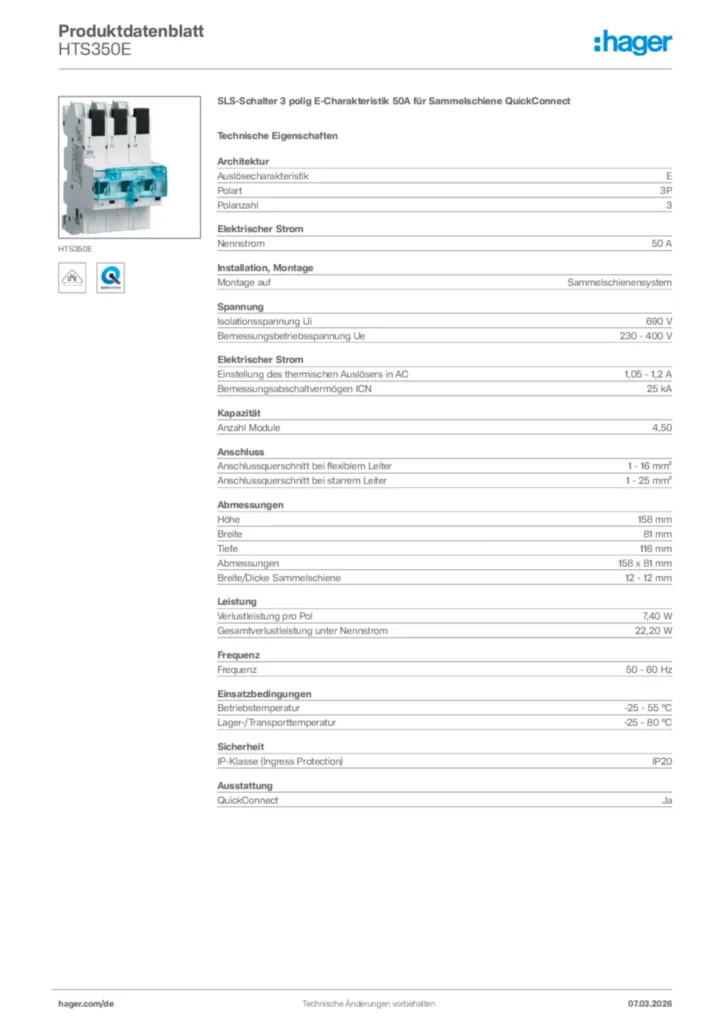

Produktdatenblatt
Hager Produktdatenblatt HTS350E
SLS-Schalter 3 polig E-Charakteristik 50A für Sammelschiene QuickConnect
PDF -
Montageanleitung
Betriebs- und Montageanleitung für HTS110E, HTS316C, HZT532, ZY415MS, ZY90MS - SLS-Schalter, Zubehör (DE, Stand: 12.2009)
Montageanleitung de-DE 2020-01-01
PDF1,93 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTS325ESLS-Schalter 3 polig E-Charakteristik 25A für Sammelschiene QuickConnectPreis365,90 €/ Stück * -
2
HTS335ESLS-Schalter 3 polig E-Charakteristik 35A für Sammelschiene QuickConnectPreis378,10 €/ Stück * -
3
HTS340ESLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnectPreis387,70 €/ Stück * -
4
HTS363ESLS-Schalter 3 polig E-Charakteristik 63A für Sammelschiene QuickConnectPreis397,70 €/ Stück * -
5

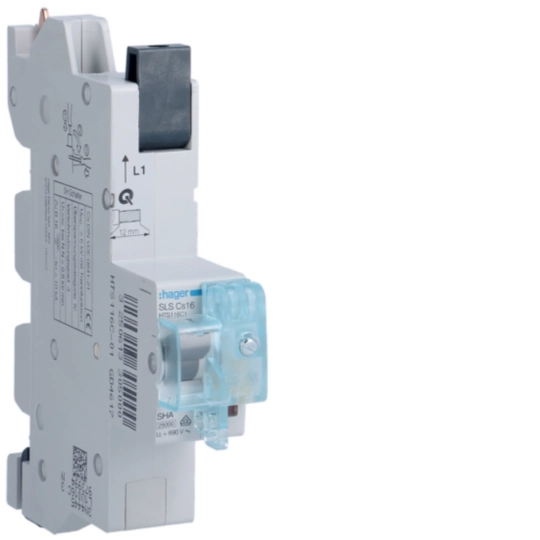

HTS116C1SLS Schalter 1 polig Cs-Charakteristik 16A für Sammelschiene QuickConnect L1Preis126,80 €/ Stück *
Ausschreibungstext
SLS-Schalter 3 polig E-Charakteristik 50A für Sammelschiene QuickConnect
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 50 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 7,40 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS350E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
SH-Schalter nach DIN VDE 0641-21 und Maßnorm DIN 43880 Baugröße 6. SLS in verschieden poliger Bauform, einpolig schaltend, mit separater Kontaktstellungsanzeige. Steckkontaktierung für direkte Sammelschienenmontage. Der serienmäßige Multifunktionsverschluß ermöglicht folgende Sperrungen: für den Kunden gegen unbeabsichtigtes oder mutwilliges Schalten, für den Installateur mit einem Vorhängeschloss beim Arbeiten in der Anlage, für das VNB mit Plombierdraht, Vorhängeschloss oder Spezialschlüssel.
Auslösecharakteristik: E
Polart: 3P
Polanzahl: 3
Nennstrom: 50 A
Montage auf: Sammelschienensystem
Isolationsspannung Ui: 690 V
Bemessungsbetriebsspannung Ue: 230 - 400 V
Einstellung des thermischen Auslösers in AC: 1,05 - 1,2 A
Anzahl Module: 4,50
Anschlussquerschnitt bei flexiblem Leiter: 1 - 16 mm²
Anschlussquerschnitt bei starrem Leiter: 1 - 25 mm²
Höhe: 158 mm
Breite: 81 mm
Tiefe: 116 mm
Verlustleistung pro Pol: 7,40 W
Fabrikat : Hager oder gleichwertig
Artikel : HTS350E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
