Zähleranschlusschrank,universZ,2 Zählerplätze,EHZ,5-pol,2xLeerfeld,Basis,APZ ZAS132BE65A
EAN
3250611075011
Marke
Hager
VPE
1 Stück
Preisgruppe
H080
Preis
4.594,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zählerfeld 6 Produkte verfügbar -
Quick-Connect Klemme 4 Produkte verfügbar -
Verteilerfeld für Installationsverteiler 4 Produkte verfügbar -
Berührungsschutzabdeckung 1 Produkte verfügbar -
SLS-Schalter 5 Produkte verfügbar -
Mehr sehen 13 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
ZAD710BKE1
Nachrüstfeld, universZ, 1 Zählerfeld, 1 x BKE, für ZAS…BE45A/65A
893,00 € / Stück* -
ZAD710BKE2Nachrüstfeld, universZ, 1 Zählerfeld, 2 x BKE, für ZAS…BE45A/65A
1.009,60 € / Stück* -
ZAD712TSGNachrüstfeld, universZ, 1 Zählerfeld, TSG, für ZAS…BE45A/65A
640,00 € / Stück* -
ZAD810DHZ2Nachrüstfeld, universZ, 1 Zählerfeld, 2 x 3.HZ, für ZAS…BD45A/65A
931,90 € / Stück* -
ZAD811DHZ1Nachrüstfeld, universZ, 1 Zählerfeld, 1 x 3.HZ, für ZAS…BD45A/65A
854,20 € / Stück* -
ZAD813TSGNachrüstfeld, universZ, 1 Zählerfeld, TSG, für ZAS…BD45A/65A
711,80 € / Stück*
-
FZ381
Träger, univers Z, mit 2 x 14 PE/N-Klemmen in Quick-Connect Technik, waagerecht
22,80 € / Stück* -
FZ383Träger, univers Z, mit 2 x 22 PE/N-Klemmen in Quick-Connect Technik, waagerecht
33,20 € / Stück* -
KN06EKlemmen QC PE 6Klemmstellen
5,80 € / Stück* -
KN06NKlemmen QC N 6Klemmstellen
5,80 € / Stück*
-
ZAD313CP0
Nachrüstfeld, universZ, 1 Verteilerfeld 3-reihig leer, mit N/PE-Steckklemme
306,50 € / Stück* -
ZAD714BNachrüstf, universZ, 1 VT 4-r, APZ mit MP 208x250mm und Hutsch, 2xN/PE-Steckkl
461,50 € / Stück* -
ZAD717Nachrüstfeld, universZ, 1 Verteilerfeld 7-reihig, mit N/PE-Steckklemme
457,40 € / Stück* -
ZAD818Nachrüstfeld, universZ, 1 Verteilerfeld 8-reihig, mit N/PE-Steckklemme
569,50 € / Stück*
-
HTS325E
SLS-Schalter 3 polig E-Charakteristik 25A für Sammelschiene QuickConnect
360,50 € / Stück* -
HTS335ESLS-Schalter 3 polig E-Charakteristik 35A für Sammelschiene QuickConnect
372,50 € / Stück* -
HTS340ESLS-Schalter 3 polig E-Charakteristik 40A für Sammelschiene QuickConnect
382,00 € / Stück* -
HTS350ESLS-Schalter 3 polig E-Charakteristik 50A für Sammelschiene QuickConnect
387,10 € / Stück* -
HTS363ESLS-Schalter 3 polig E-Charakteristik 63A für Sammelschiene QuickConnect
391,80 € / Stück*
-
ZAY50994Profilhalbzylinder, Zubehör, mit 2 Schlüsseln
27,70 € / Stück* -
ZAY78842Doppelschließung, Zubehör, komplett, ohne Profilhalbzylinder
65,20 € / Stück*
-
ZAY69846Türöffnungsbegrenzer, Zubehör
59,30 € / Stück*
-
KN00AKlemmenträger QC Universaladapter
4,75 € / Stück*
-
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
34,50 € / Stück*
-
KH23CHauptleitungsabzweigklemme universZ 3P 2x25/2x16mm² fingersicher
23,40 € / Stück* -
KH25CHauptleitungsabzweigklemme univers 5P 2x25/2x16mm² fingersicher
38,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1355 mm
-
Breite1110 mm
-
Tiefe315 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder4
-
Anzahl Zählerplätze <=63 A2
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze2
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen7
-
Multimedia Feld BereichOhne
-
Anzahl Sammelschienendurchführungen0
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Konnektivität
-
Montageartteilversenkt
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser2
-
Ausführung des HandgriffesSchwenkhebelgriff
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

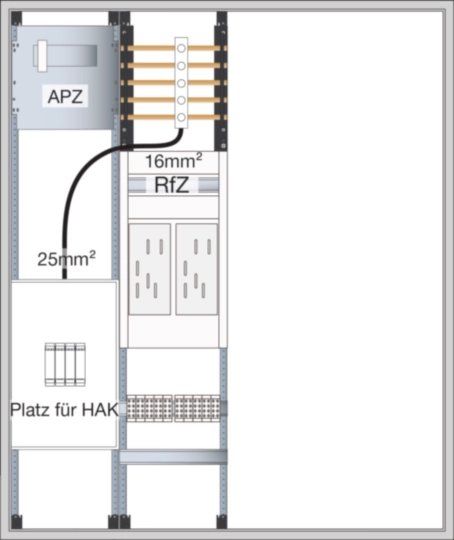

Produktbild ZAS132BE65A
-
