Nachrüstfeld, universZ, 1 Zählerfeld, TSG, für ZAS…BD45A/65A ZAD813TSG
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Höhe1200 mm
-
Breite250 mm
-
Tiefe150 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
-
RAL Nummer9010
-
Art der Zählerbefestigung3-Punkt-Befestigung
-
Anzahl Zählerplätze <=63 A0
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
-
Anzahl Reihen8
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
-
Art des Zählerfelds1-stöckig
-
Multimedia Feld BereichOhne
-
Nennstrom50 A
-
NetzformTN-S
-
IP-Klasse (Ingress Protection)IP00
-
Anschlussquerschnitt Zählerzugangsleitung1,5-2,5 mm²
-
Anschlussquerschnitt Zählerausgangsleitung1,5-2,5 mm²
-
Art der SammelschieneneinspeiseklemmeOhne Sammelschieneneinspeiseklemme
-
Polanzahl5
-
AnschlussartSammelschiene
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

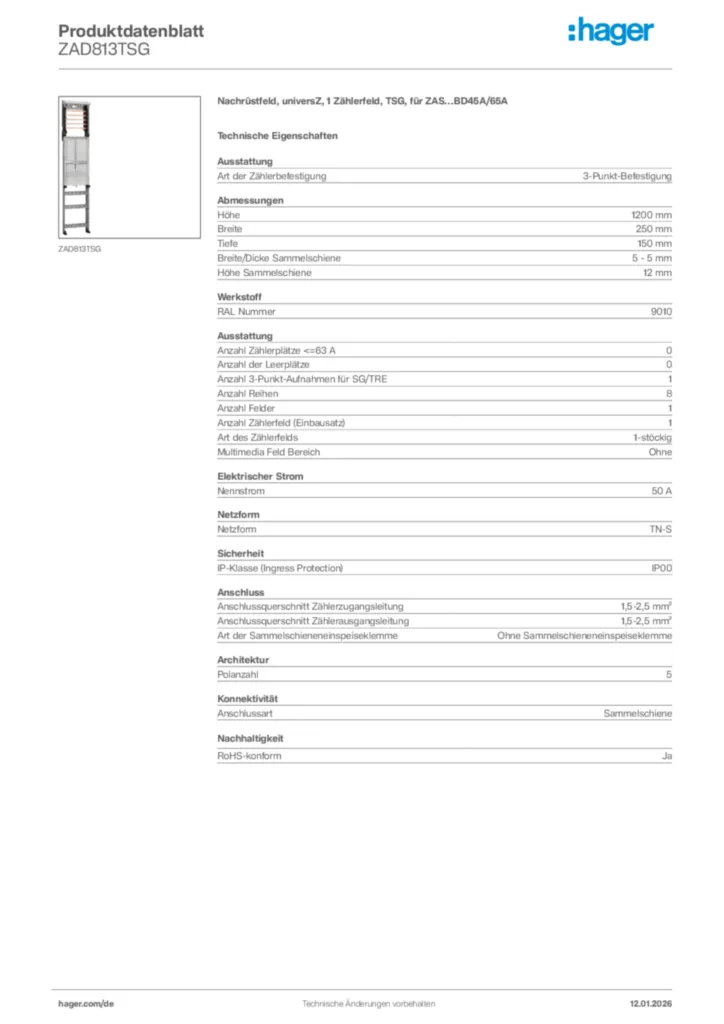

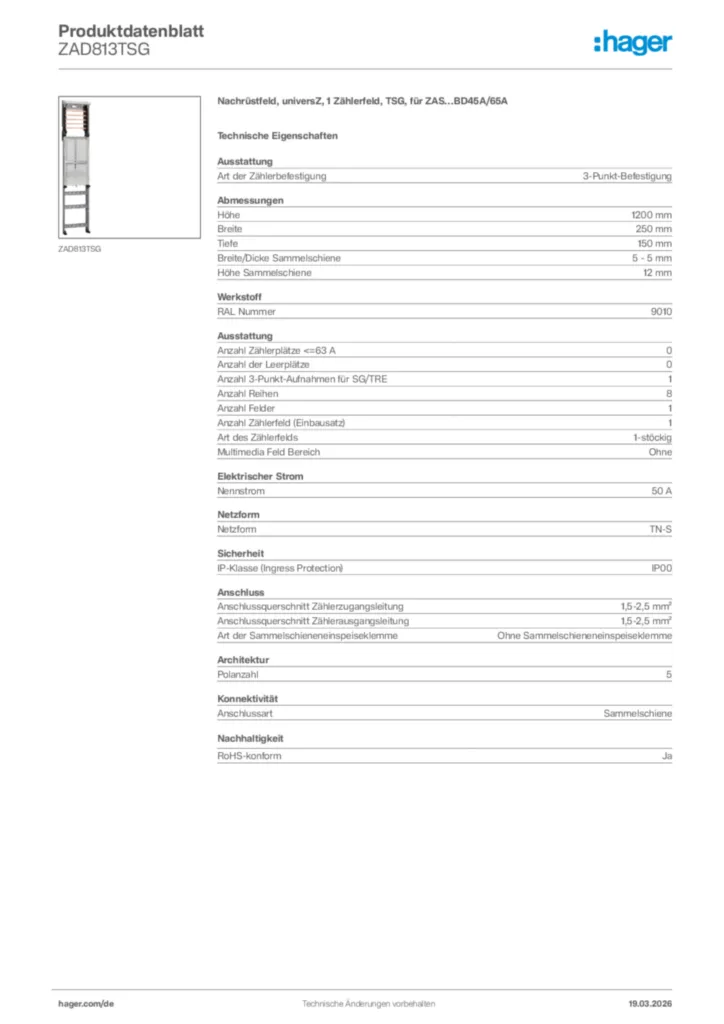

Produktbild ZAD813TSG
-
Bedienungsanleitung
Montageanleitung für Basisfelder ZAD*
Bedienungsanleitung de-DE 2022-03-21
PDF348,84 kB -
Produktinformation
Neue Modular- Lösungen für die ZAS Basissäulen
(22DE0039)
PDF3,99 MB -
