Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte) GTVR400

Preis
15,40 €
/ Stück *

Vervollständigen Sie Ihr System

Unverzichtbares Zubehör

Previous
Previous

Optionales Zubehör

  • Trenn­wand 1 Produkte verfügbar
  • Über­span­nungs­-­Schutz­ein­rich­tung 2 Produkte verfügbar

Technische Merkmale

Abmes­sungen
  • Tiefe
    53 mm
  • Breite
    75 mm
  • Länge
    225 mm
Ausstat­tung
  • Anzahl der einbau­baren Geräte
    4
Instal­la­tion, Montage
  • Monta­geart Instal­la­ti­ons­gerät
    Schnapp­be­fes­ti­gung
Anschluss
  • Anzahl der Leitungs­ein­füh­rungen
    4
  • Anzahl der Zugent­las­tungen
    4
Werk­stoff
  • Werk­stoff
    PC-ABS
  • Farbe
    Tief­schwarz
  • RAL Nummer
    9005

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS konform Ja
REACH konform Ja
Halogenfrei Ja

Zertifizierungen und Dokumente

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild GTVR400 | Hager Deutschland

    Produktbild GTVR400

  • Bedienungsanleitung

    Bild Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016) | Hager Deutschland

    Montageanleitung für GTVRxx, UDKPxx, VExx, VRxx - Versorgungseinheiten, Geräteträger, Bodendosen-Sets (Stand: 05.2016)

    Bedienungsanleitung International 2016-05-10

    PDF
    2,20 MB
  • Technische Broschüre

    Bild Flexibel versorgen | Hager Deutschland

    Flexibel versorgen

    Technische Broschüre de-DE 2013-04-26

    PDF
    7,21 MB
  • Broschüre

    Bild Hager im Zweckbau | Hager Deutschland

    Hager im Zweckbau

    Broschüre de-DE 2018-02-27

    PDF
    6,03 MB
  • Bestellhilfe

    Bild Estrichüberdecktes Kanalsystem electraplan UK | Hager Deutschland

    Estrichüberdecktes Kanalsystem electraplan UK

    Bestellhilfe de-DE 2023-09-27

    PDF
    2,32 MB
  • Produktinformation

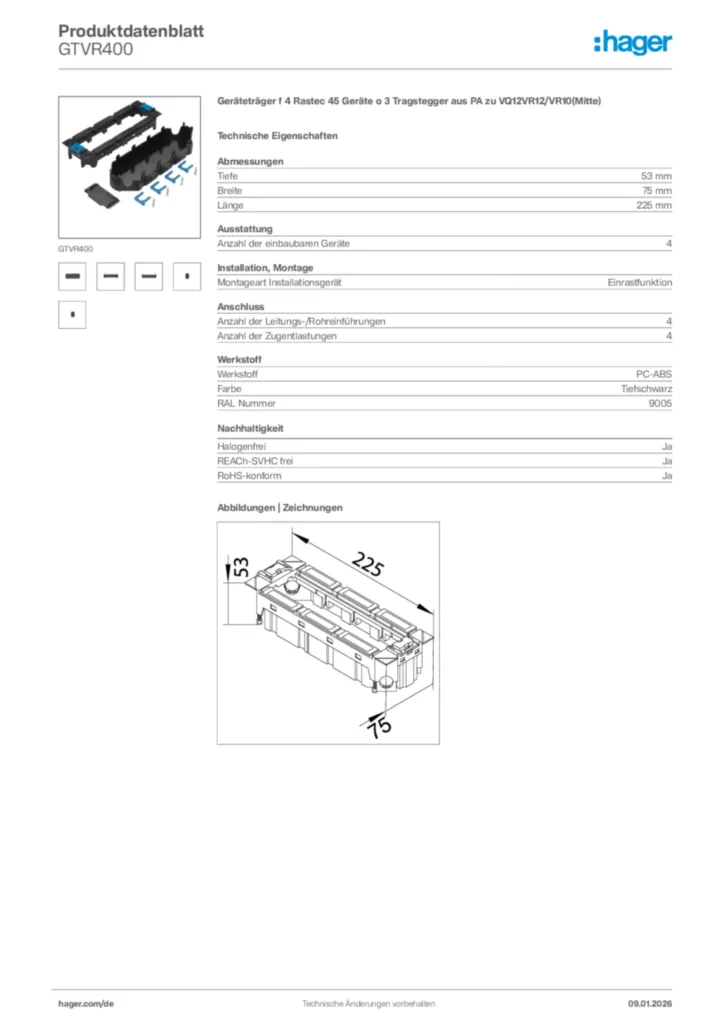

    Bild Geräteträger GTVR400 | Hager Deutschland

    Geräteträger GTVR400

    Produktinformation de-DE 2019-01-09

    PDF
    205,81 kB
    Bild Versorgungseinheit VR10 | Hager Deutschland

    Versorgungseinheit VR10

    Produktinformation de-DE 2021-04-09

    PDF
    1,14 MB
    Bild Versorgungseinheit VR12 | Hager Deutschland

    Versorgungseinheit VR12

    Produktinformation de-DE 2021-04-09

    PDF
    1,04 MB
  • Katalog

    Bild Bodeninstallationssysteme | Hager Deutschland

    Bodeninstallationssysteme

    Katalog de-DE 2015-07-13

    PDF
    45,28 MB
  • Technische Beilage (single-product)

    Bild Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein | Hager Deutschland

    Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    1,90 MB
    Bild Technischer Anhang - electraplan.GB-EG | Hager Deutschland

    Technischer Anhang - electraplan.GB-EG

    Technische Beilage (multi-product) de-DE 2022-02-23

    PDF
    1,10 MB
  • Product Drawing

    Bild TECHNICALDRAWING GTVR400 | Hager Deutschland

    TECHNICALDRAWING GTVR400

    Product Drawing International 2023-04-18

    PDF
    69,32 kB
  • STEP Dateien

    Bild Step Model GTVR400 | Hager Deutschland

    Step Model GTVR400

    STEP Dateien International 2022-11-28

    312,60 kB
  • DXF Dateien

    Bild DXF_Datei GTVR400 | Hager Deutschland

    DXF_Datei GTVR400

    DXF Dateien International 2023-04-18

    DXF
    387,99 kB
  • Handbuch

    Bild Handbuch Bodeninstallationssysteme (DE, 2022-06) | Hager Deutschland

    Handbuch Bodeninstallationssysteme (DE, 2022-06)

    Handbuch de-DE 2022-05-25

    PDF
    26,96 MB
    Bild Handbuch Bodeninstallationssysteme (EN, 2022-06) | Hager Deutschland

    Handbuch Bodeninstallationssysteme (EN, 2022-06)

    Handbuch en-GB 2022-06-20

    PDF
    26,97 MB
  • Tools

    Bild Hagerplan - kostenlose Ausschreibungs-Software | Hager Deutschland

    Hagerplan - kostenlose Ausschreibungs-Software

    Tools de-DE 2023-09-14

    URL
    Bild Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen | Hager Deutschland

    Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen

    Tools de-DE 2023-09-14

    URL
  • Konformitätserklärung

    Bild CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Deutschland

    CE-Konformitätserklärung für EKQxx, EKRxx, EKSQxx, EKSRxx, UDKPQ06E - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    42,78 kB
    Bild CE-Konformitätserklärung für VANRxx - Leitungsführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Deutschland

    CE-Konformitätserklärung für VANRxx - Leitungsführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    47,96 kB
    Bild CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019) | Hager Deutschland

    CE-Konformitätserklärung für VQxx, VRxx, VExx, VDQxx, VDRxx, VDExx - Kabelführungssystem Unterflur oder Aufboden (DE-EN, Stand: 07.2019)

    Konformitätserklärung International 2019-08-23

    PDF
    48,47 kB
    Bild EU-Konformitätserklärung VQ_VR_VE | Hager Deutschland

    EU-Konformitätserklärung VQ_VR_VE

    Konformitätserklärung International 2017-11-20

    PDF
    120,65 kB
Mehr Downloads

Ausschreibungstext

Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)

Gerätebecher nach DIN EN 50085-2-2 für Versorgungseinheiten zum Einbau von Systemgeräten ohne zusätzliche Abdeckplatten oder 60 mm Tragsteggeräten, Trennwand, Lieferzustand Ober- und Unterteil getrennt zur optischen Kontrolle des Verdrahtungszustandes, doppelte Verriegelung der Rastschieber.

Tiefe: 53 mm
Breite: 75 mm
Länge: 225 mm
Anzahl der einbaubaren Geräte: 4
Montageart Installationsgerät: Schnappbefestigung
Anzahl der Leitungseinführungen: 4
Anzahl der Zugentlastungen: 4
Werkstoff: PC-ABS
Farbe: Tiefschwarz
RAL Nummer: 9005

Fabrikat : Hager oder gleichwertig
Artikel : GTVR400
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert!
Exportieren
Bild Technische Fragen? | Hager Deutschland

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
