Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm MKQ120BL25
EAN
4012740029476
Marke
Hager
VPE
1 Stück
Preisgruppe
T070
Preis
723,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
Mehr sehen (8)
Optionales Zubehör
-
Montagedeckel 2 Produkte verfügbar -
Schalungselement 2 Produkte verfügbar -
Zubehör 1 Produkte verfügbar
Zubehör verpflichtend
-
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)
15,60 € / Stück* -
GBVC400Aufnahmeblech für CEE Flanschsteckdosen ersetzt GBVR400 GTVR400 oder GTVD300
150,80 € / Stück* -
GTVD300Geräteträger für 3 Montageplatten Datentechnik zu VQ12VR12/VR10(Mitte)
17,10 € / Stück* -
EKNS060Nivellierset L=60mm für nivellierbaren Kassetten und Höhenerweiterung
22,10 € / Set* -
EKNS195Nivellierset L=195mm für nivellierbaren Kassetten und Höhenerweiterung
43,80 € / Set* -
EKNS105Nivellierset L=105mm für nivellierbaren Kassetten und Höhenerweiterung
29,40 € / Set* -
EKNS150Nivellierset L=150mm für nivellierbaren Kassetten und Höhenerweiterung
36,50 € / Set* -
GTVR402Geräteträger für 4 45x45 Geräte o. 3 x Tragsteg Q16/Q12/R12/R10 (Mitte)
9,30 € / Stück*
Optionales Zubehör
-
SEVQ12200
Schalungselement für Einbaueinheit Q12 244x244mm aus Styropor Höhe 200mm
14,40 € / Stück* -
EKTSETQ12Terrazzo Set für Kassetten EKQ12 und MKQ12
286,70 € / Stück*
Technische Merkmale
Architektur
-
Mit BodenbelagsaussparungJa
Form
-
FormVierkant
Abmessungen
-
Einbautiefe105 mm
-
Einbaulänge244 mm
-
Einbaubreite244 mm
-
Höhe87 mm
-
Nivellierbereich105 - 292 mm
-
Nenngröße244 mm
-
Tiefe der Bodenbelagsaussparung25 mm
Konfiguration
-
Einbaugröße (Unterflursyteme)Q12
Ausstattung
-
Geräteträger zur Aufnahme von GerätebecherJa
-
Anzahl der einbaubaren Geräte12
-
Anzahl der Gerätebecher3
-
Anzahl der Leitungsauslässe0
Einsatzbedingungen
-
Vertikale Last über große Oberfläche (schwere Last)5 kN
-
Vertikale Last auf kleine Oberfläche3 kN
Installation, Montage
-
Geeignet für BodenvertiefungenJa
-
Geeignet für DoppelbodeneinbauJa
Anleitung
-
BodenpflegeNass
Werkstoff
-
WerkstoffMessing
Funktionen
-
Geeignet für UnterflurkanalJa
Sicherheit
-
Stoßfestigkeit IKIK10
-
Schutzart IP im ungenutzten ZustandIP54
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild MKQ120BL25
-

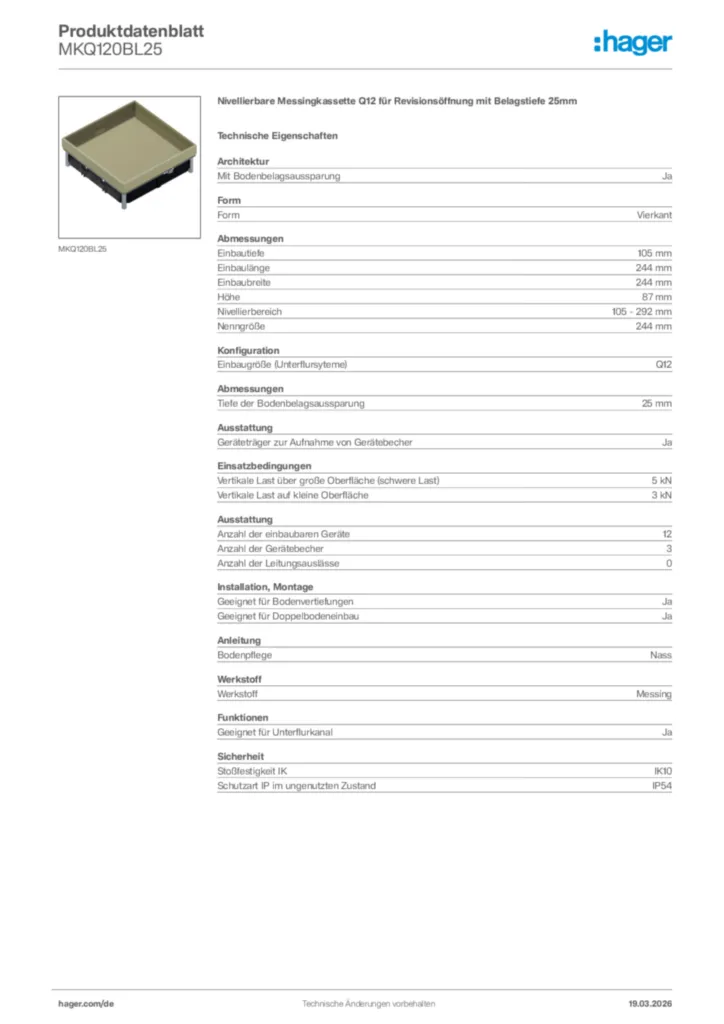

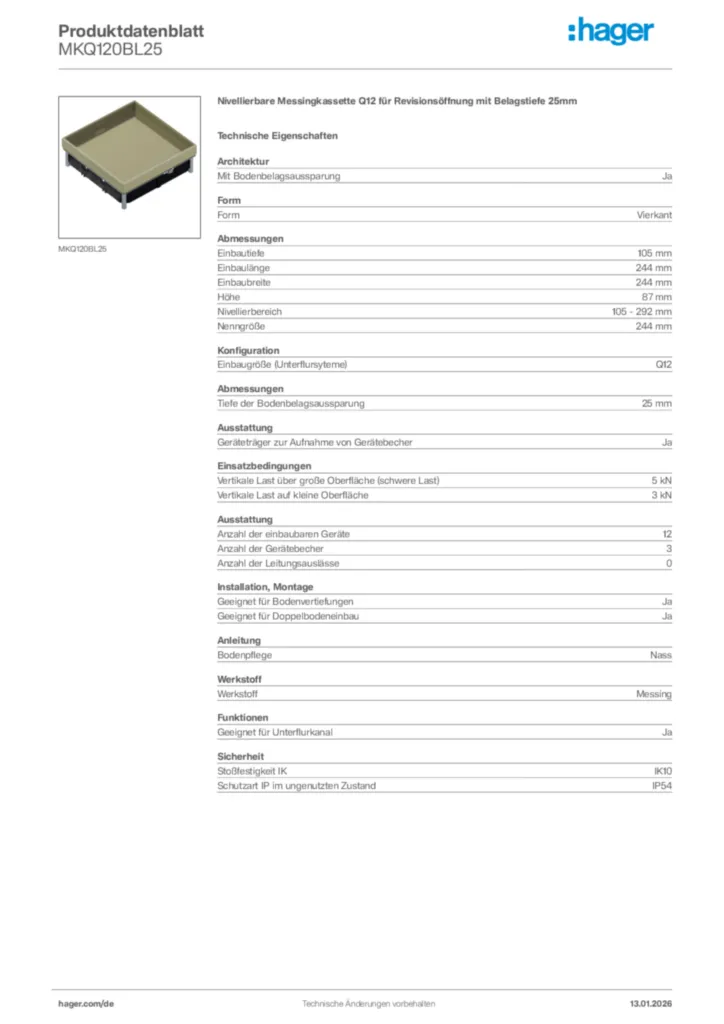

Produktdatenblatt
Hager Produktdatenblatt MKQ120BL25
Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm
PDF -
Montageanleitung
Montageanleitung für EKQx-EKRx-EKSQx-EKSRx-MKQx-MKRx - Nivellierbare Kassetten
Montageanleitung International 2022-08-29
PDF4,17 MB -
Technische Broschüre
News - Markteinführung April 2023
(23DE0010)
PDF17,68 MB -
Technischer Anhang (Einzelprodukt)
Bodeninstallationssysteme - Belastungen
Bodeninstallationssysteme - Belastungen (DE, 02-2024)
PDF391,15 kB
Bodeninstallationssysteme - Hinweis für den Bodenleger
Bodeninstallationssysteme - Hinweis für den Bodenleger (DE, 10-2022)
PDF2,54 MB
Bodeninstallationssysteme - Schutzarten
Bodeninstallationssysteme - Schutzarten (DE, 02-2024)
PDF882,67 kB
Bodeninstallationssysteme - Trittschallverhalten
Bodeninstallationssysteme - Trittschallverhalten (DE, 09-2024)
PDF596,49 kB
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Tool
Cable Management Revit Plugin
MSI50,17 MB -
DXF Dateien
DXF_Datei_MKQ120BL25
DXF Dateien International 2025-01-23
DXF17,58 kB -
STEP Dateien
Step Model MKQ120BL25
STEP Dateien International 2025-01-22
STP217,08 kB -
Produkt Zeichnung
ProductTechnicalDrawing_MKQ120BL25
Produkt Zeichnung International 2022-12-09
PDF23,74 kB -
Handbuch
Bodeninstallationssysteme - Handbuch: Basiswissen
Bodeninstallationssysteme - Handbuch: Basiswissen (DE, 04-2024)
PDF99,71 MB
Bodeninstallationssysteme - Handbuch: Einbaueinheiten
Bodeninstallationssysteme - Handbuch: Einbaueinheiten (DE, 04-2024)
PDF21,13 MB
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Online Konfigurator für Unterflurversorgungseinheiten und Decken-/Bodenanschlusssäulen
Planen Sie mit dem Online-Konfigurator von Hager Ihre Unterflurversorgungseinheit oder Decken- und Bodenanschlusssäule. Ganz einfach per Drag & Drop.
URL -
Konformitätserklärung
Konformitätserklärung International 2023-09-26
PDF222,92 kB
Konformitätserklärung en-GB, de-DE 2023-07-12
PDF594,89 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
GTVR400Geräteträger f 4 Rastec 45 Geräte o 3 Tragstegger aus PA zu VQ12VR12/VR10(Mitte)Preis15,60 €/ Stück *
-
2
GTVR300Geräteträger f 3 Rastec 45 Geräte o 2 Tragstegger aus PA zu VQ06/VR06/VR10(r, l)Preis12,00 €/ Stück * -
3
TUSS000Stirnlochschlüssel zum Ein- und Ausschrauben des TubusblinddeckelsPreis28,40 €/ Stück * -
4
TULAA105Tubus Leitungsauslass o Blinddeckel bodenüberragend f Versorgungseinheiten AluPreis176,90 €/ Stück * -
5
EKSQ405TMSchwerlastkassette/Tubusmontagesatz 20kN Q405 405x405mm Höhe innen/außen 28/44mmPreis1.668,90 €/ Stück *
Ausschreibungstext
Nivellierbare Messingkassette Q12 für Revisionsöffnung mit Belagstiefe 25mm
Nivellierbare Kassette für Revisionsöffnung, quadratisch, bestehend aus Kassettenrahmen, Blind-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 105 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 0
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Werkstoff: Messing
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : MKQ120BL25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Nivellierbare Kassette für Revisionsöffnung, quadratisch, bestehend aus Kassettenrahmen, Blind-Kassettendeckel, Dichtung. Einsetzbar für alle Bodenaufbauarten in trockenen Räumen im Innenbereich mit trocken oder nass gepflegten Böden. Die Dichtung ist austauschbar um die Schutzart dauerhaft gewährleisten zu können. Für den Einbau von stufenweise absenkbaren Gerätebechern, für bis zu 12 Geräte 45 x 45 mm. Geprüft nach DIN EN 50085-1 und DIN EN 50085-2-2.
Mit Bodenbelagsaussparung: Ja
Form: Vierkant
Einbautiefe: 105 mm
Einbaulänge: 244 mm
Einbaubreite: 244 mm
Höhe: 87 mm
Nivellierbereich: 105 - 292 mm
Nenngröße: 244 mm
Tiefe der Bodenbelagsaussparung: 25 mm
Einbaugröße (Unterflursyteme): Q12
Geräteträger zur Aufnahme von Gerätebecher: Ja
Vertikale Last über große Oberfläche (schwere Last): 5 kN
Vertikale Last auf kleine Oberfläche: 3 kN
Anzahl der einbaubaren Geräte: 12
Anzahl der Gerätebecher: 3
Anzahl der Leitungsauslässe: 0
Geeignet für Bodenvertiefungen: Ja
Geeignet für Doppelbodeneinbau: Ja
Bodenpflege: Nass
Werkstoff: Messing
Geeignet für Unterflurkanal: Ja
Fabrikat : Hager oder gleichwertig
Artikel : MKQ120BL25
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.
