Schrank, Leergehäuse univers, IP44/II, 1950x1050x205 mm, für Verteilersysteme FP24SN2
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Schließsystem 15 Produkte verfügbar -
Einführungsflansch für Gehäuse 4 Produkte verfügbar -
Komponenten für Verdrahtung, Kabeleinführung und Kabelbefestigung 7 Produkte verfügbar -
Plantasche 6 Produkte verfügbar -
Lackstift 4 Produkte verfügbar -
Montageplatte für Verteilergehäuse 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
-
Höhe1950 mm
-
Breite1050 mm
-
Tiefe205 mm
-
Materialdicke Seitenwand1 mm
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
-
SchließungstypStangenschloss, Ohne Schloss
-
Stoßfestigkeit IKIK09
-
Anzahl Felder4
-
Anzahl der Öffnungen für Flanschplatten8
-
Anzahl Reihen12
-
Montage aufBodenbefestigung
-
Geeignet für AussenbereichNein
-
FarbeReinweiß
-
RAL Nummer9010
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürNein
-
Nennstrom400 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FP24SN2
-

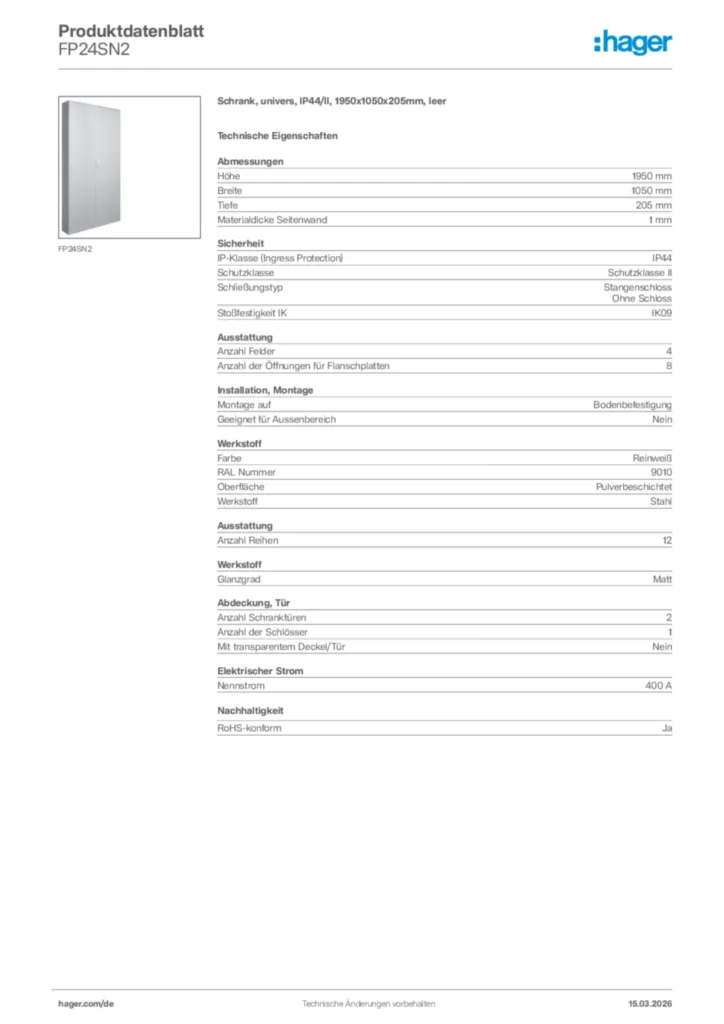

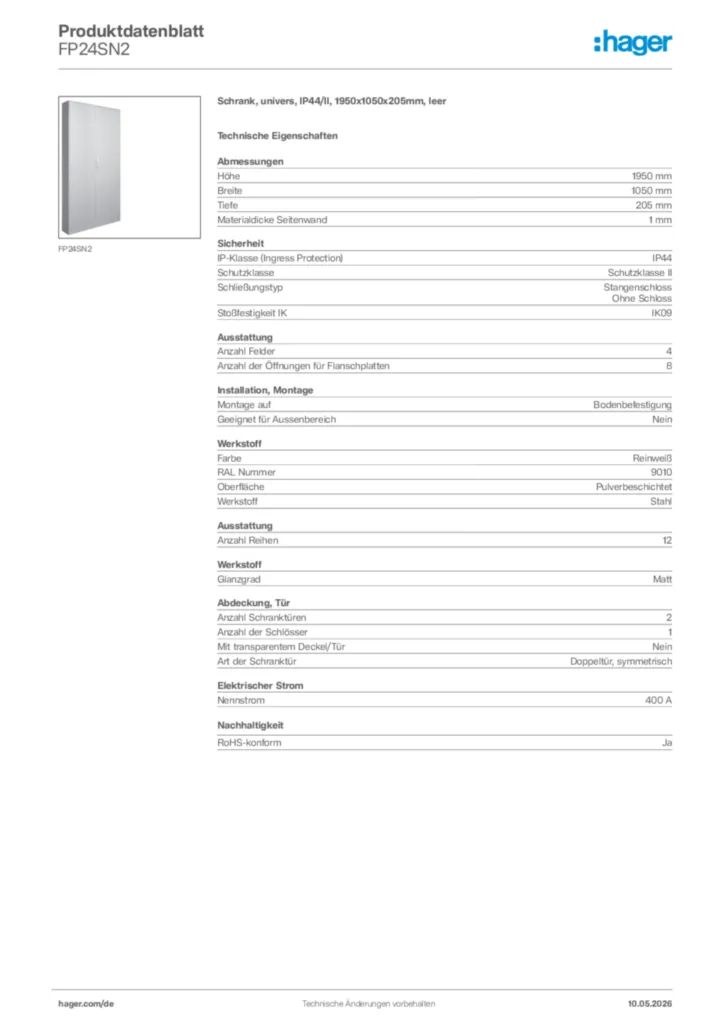

Produktdatenblatt
Hager Produktdatenblatt FP24SN2
Schrank, univers, IP44/II, 1950x1050x205mm, leer
PDF -
Montageanleitung
Montageanleitung für FP21SN, FP22SN, FP23SN, FP24SN, FP25SN - Schrank, univers, IP44/II-IP54/II (Stand: 01.2013)
Montageanleitung International 2013-01-24
PDF1,67 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
BIM Revit Objekte
Serie: Univers. Gehäuse - IP44 - Klasse II - Tiefe 205 mm - Deutsch - Hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MBSerie: Univers. Gehäuse - IP44 - Klasse II - Tiefe 205 mm - Deutsch - Non hosted-Familie - REVIT-Familie 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,34 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Planungssoftware Hagercad - Schnell, sicher, effektiv
Planen Sie Niederspannungshauptverteilungen und Zählerschränke einfacher, effektiver und normgerecht mit Hagercad.
URL -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-14
PDF684,89 kB
Konformitätserklärung en-GB 2025-03-14
PDF717,48 kB
Ausschreibungstext
Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP44, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.
Hinweis: Wand- und Bodenbefestigung notwendig! Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar.
Höhe: 1950 mm
Breite: 1050 mm
Tiefe: 205 mm
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Schließungstyp: Stangenschloss
Ohne Schloss
Anzahl Felder: 4
Montage auf: Bodenbefestigung
Farbe: Reinweiß
RAL Nummer: 9010
Anzahl Schranktüren: 2
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FP24SN2
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
