Anreihstandschrank, univers, IP 54, Schutzklasse I, 1900x350x400mm,mit Klarsicht FG21LD
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Einführungsflansch für Gehäuse 7 Produkte verfügbar
-
Tür/Bedienfeld 2 Produkte verfügbar
-
Schließsystem 8 Produkte verfügbar
-
Oberteil/Dach für Gehäuse 10 Produkte verfügbar
-
Durchführungstülle 1 Produkte verfügbar
-
Mehr sehen 278 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Höhe1900 mm
-
Breite350 mm
-
Tiefe400 mm
-
Materialdicke Seitenwand2 mm
-
Schutzart IPIP54
-
SchutzklasseSchutzklasse I
-
SchließungstypDoppelbartverschluß 3 mm, Spezial Werkzeug
-
Stoßfestigkeit IKIK10
-
Anzahl Felder1
-
Anzahl der Öffnungen für Flanschplatten2
-
Anzahl Reihen12
-
Montage aufBodenbefestigung
-
Geeignet für AußenbereichNein
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffStahl
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Mit transparentem Deckel/TürJa
-
Nennstrom1600 A
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

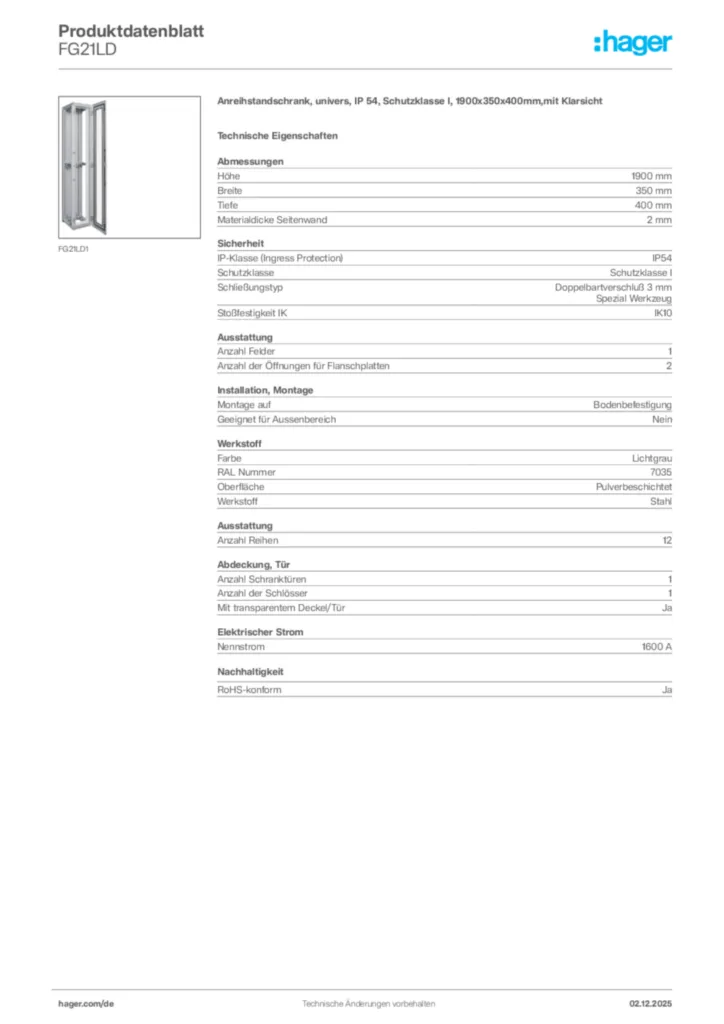

Produktbild FG21LD
-
Montageanleitung
Montageanleitung International 2011-07-05
PDF10,75 MB -
Tipps
Hager Tipp 34
Tipps de-DE 2020-02-13
PDF3,01 MB -
Technische Beilage (single-product)
Technischer Anhang - Verteilerschränke
Technische Beilage (multi-product) de-DE 2022-02-23
PDF11,85 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URLPlanungssoftware Hagercad - Schnell, sicher, effektiv
Tools de-DE 2023-09-14
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-04-25
PDF724,19 kBDeclaration
Konformitätserklärung International 2023-04-25
PDF691,27 kBDeclaration
Konformitätserklärung International 2023-04-03
PDF530,77 kBDeclaration
Konformitätserklärung International 2022-11-15
PDF676,06 kBDeclaration
Konformitätserklärung International 2022-04-26
PDF675,44 kB
Ausschreibungstext
Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Maße nach DIN 43870 Schutzart, IP 54 nach DIN EN 60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Isolierstoffklasse II, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.
Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar.
Klarsichttür mit Rahmen aus Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.
Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.
Hinweis: Der Anbau einer Sockelleiste (100 mm oder 200 mm) ist immer erforderlich (Zubehör)! Passende Seitenwände sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.
Höhe: 1900 mm
Breite: 350 mm
Tiefe: 400 mm
Schutzart IP: IP54
Schutzklasse: Schutzklasse I
Schließungstyp: Doppelbartverschluß 3 mm
Spezial Werkzeug
Anzahl Felder: 1
Montage auf: Bodenbefestigung
Farbe: Lichtgrau
RAL Nummer: 7035
Anzahl Schranktüren: 1
Anzahl der Schlösser: 1
Fabrikat : Hager oder gleichwertig
Artikel : FG21LD
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
