NHS-Lasttrenner weber.silas DIN00 690VAC 160A EB-Tiefe 70mm Rahmenklemme 95mm² SR00RT
Preis*
CHF 90.10
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Niederspannung HRC Sicherungseinsatz 2 product.page.accessories.products-available -
Stromwandler 8 product.page.accessories.products-available -
Neutralleitertrenn-Reihenklemme 1 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 3 product.page.accessories.products-available -
Verriegelungsfunktionen 1 product.page.accessories.products-available -
Klemmenabdeckung 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
CHF 89.90 / St.* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
CHF 56.00 / St.* -
150K1Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
CHF 56.00 / St.* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
CHF 56.00 / St.* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
CHF 96.10 / St.* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / St.*
-
R-NT
Reiter-Neutralleitertrenner 160A
CHF 51.20 / St.*
-
S-00AP
Abstützprofil SILAS Gr.00 für Sicherungslastrennschalter, seitlich aufrastbar
CHF 7.60 / St.* -
S-00SUSchaltdeckel komplett DIN Gr. 00 160A mit elektronischer Sicherungsüberwachung
CHF 281.00 / St.* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
CHF 13.45 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440 V DC gemäss IEC61439-1 5.3.2100 A
-
Nennstrom bei 45°C152 A
-
Nennstrom bei 55°C136 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V160 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 500V160 A
-
Nennstrom für Sicherungseinsätze6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
Bemessungsstrom bei Ue=220 V DC gemäss IEC61439-1 5.3.2160 A
-
Nennstrom bei 40°C160 A
-
Nennstrom bei 70°C112 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.480 kA
-
Nennstrom bei 65°C120 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4160 A
-
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2160 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4160 A
-
Nennstrom bei 60°C128 A
-
Nennstrom bei 50°C144 A
Sicherung
-
SicherungsgrösseNH00
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter4 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter4 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussart AusgangRahmenklemme
-
Anschlussart EingangRahmenklemme
Anschlussmöglichkeiten
-
Anschluss-/SteckertypRahmenklemme
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Installation, Montage
-
Nominales Drehmoment4,50 - 4,50 Nm
-
Drehmoment zur Befestigung auf Sammelschiene6 - 6 Nm
-
Montage aufSammelschienensystem
-
Einbau-/AnschlussortHorizontal, Vertikal
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom14 W
-
Verlustleistung bei Volllast50 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H14
Sicherheit
-
Schutzart IPIP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1160 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1225 A
Abmessungen
-
Höhe206 mm
-
Breite106 mm
-
Tiefe104 mm
-
Einbautiefe Gehäuse70 mm
-
Abstand Sammelschienen60 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Normen
-
Brennbarkeitsklasse nach UL 94V0
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

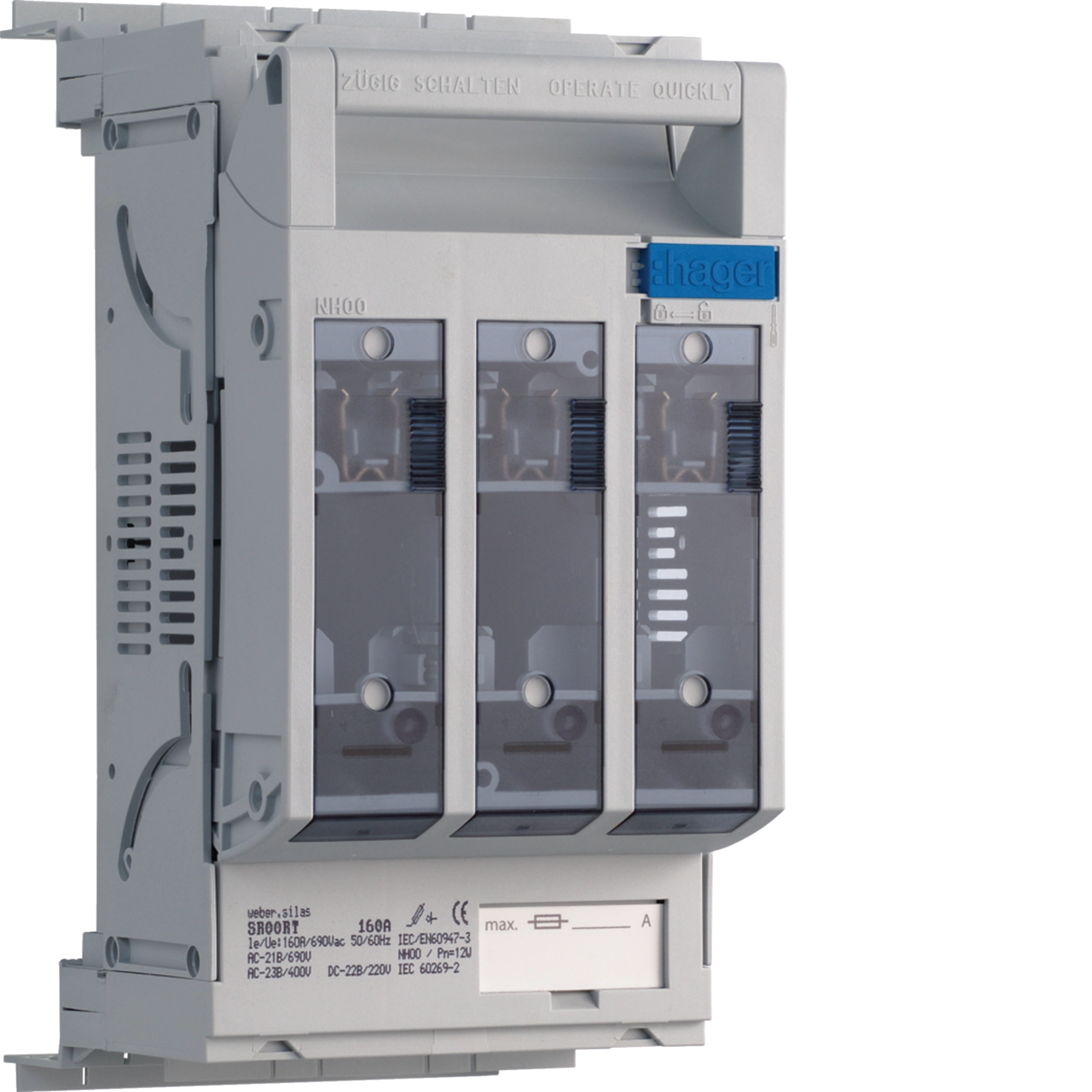

Produktbild SR00RT
-

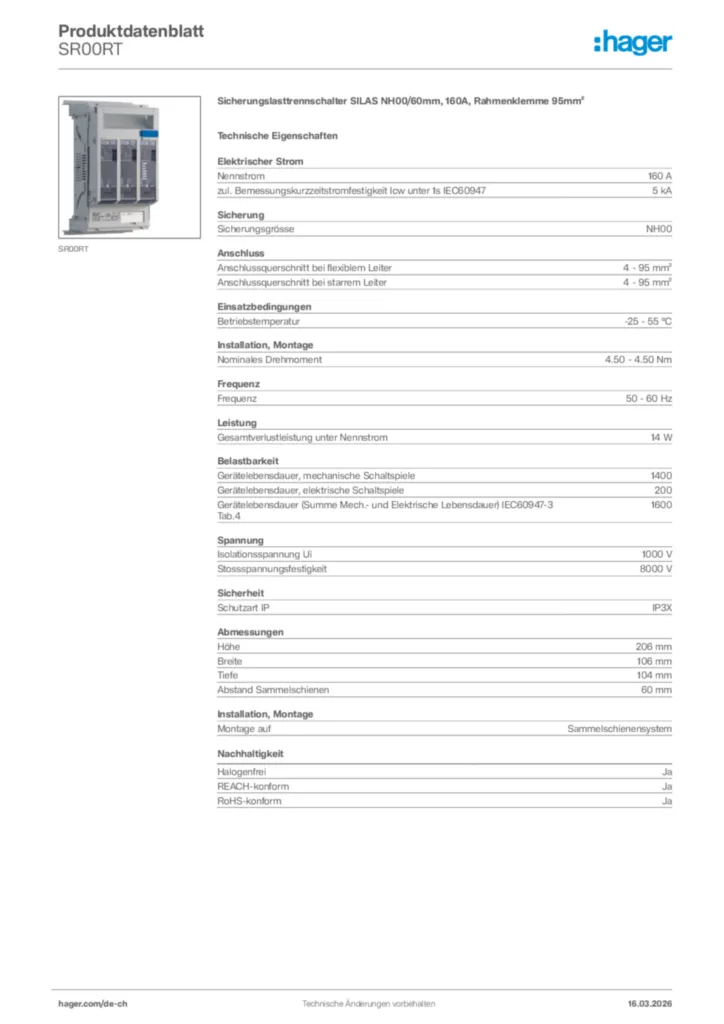

GeneratedProductDatasheet
