Sicherungslasttrennschalter LT NH1/40mm, 250A, Schraubanschluss M10 LT152
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Betätigungsartmit Sicherungslasttrennschalter
-
Polanzahl3 P
-
Bemessungsbetriebsspannung Ue0 / 690 V
-
Frequenz50-60 Hz
-
Isolationsspannung1000 V
-
Stoßspannungsfestigkeit8 kV
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=500V AC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2250 A
-
Nennstrom250 A
-
Nennstrom für Sicherungseinsätze2 / 4 / 6 / 10 / 16 / 20 / 25 / 32 / 35 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 / 224 / 250 A
-
Zulässiger Bemessungsstrom unter 1 Sekunde8.6 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400V nach IEC 61439-1 3.8.10.480 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400V IEC 61439-1 3.8.10.4250 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500V IEC 61439-1 3.8.10.4250 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690V IEC 61439-1 3.8.10.4250 A
-
konv. Therm. Ströme Ith in freier Luft mit Trennmesser und Nennquerschnitt365 A
-
Konv.Therm.Ströme freier Luft+ Sicherungseinsatz+Nennquersch.IEC 60947-1 4.3.2.1250 A
-
Strombelastbarkeit bei AC22 in Kategorie B250 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC 61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250V DC gemäß IEC 61439-1 5.3.2250 A
-
Bemessungsstrom bei Ue=440V DC IEC 61439-1 5.3.2250 A
-
Nennstrom bei 40° C250 A
-
Nennstrom bei 45° C237.5 A
-
Nennstrom bei 50°C225 A
-
Nennstrom bei 55° C212.5 A
-
Nennstrom bei 60°C200 A
-
Nennstrom bei 65°C187.5 A
-
Nennstrom bei 70°C175 A
-
SicherungscharakteristikgG ; gL ; aM ; aR ; gR ; gF ; gRB ; URB ; URD
-
SicherungsgrößeNH1
-
Tiefe installiertes Produkt110 mm
-
Höhe installiertes Produkt306 mm
-
Länge131 mm
-
Breite installiertes Produkt184 mm
-
Gesamtverlustleistung unter Nennstrom26 W
-
Verlustleistung bei Volllast95 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert23 W
-
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol49.44 W
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
-
Kupfergewicht des Produktes424 g
-
Drehmoment12Nm
-
Drehmoment bei Befestigung auf der Sammelschiene6 Nm
-
Anschlussquerschnitt bei flexiblem Leiter6 / 150mm²
-
Anschlussquerschnitt bei starrem Leiter6 / 150mm²
-
Klemmenart bei den EingängenSammelschienen 40 mm
-
Klemmenart der AusgängeSchraubanschluss
-
Bemessungsbetriebsart gemäß IEC 60947-1 4.3.4Dauerbetrieb
-
Betätigung gemäß IEC 60947-1 2.4abhängige Handbetätigung (eines mechanischen Schaltgeräts)
-
Gebrauchskategorie bei Ue=400V AC gemäß IEC 60947-3 Tabelle 5AC-23B
-
Gebrauchskategorie bei Ue=500V AC gemäß IEC 60947-3 Tabelle 5AC-23B
-
Gebrauchskategorie bei Ue=690V AC gemäß IEC 60947-3 Tabelle 5AC-22B
-
Europäische Direktive WEEEbetroffen
-
Nenn Prüfquerschnitt nach IEC 60947-1 Tabellen 9 und 10120 mm²
-
Gebrauchskategorie bei Ue=250V DC gemäß IEC 60947-3 Tabelle 5DC-22B
-
Gebrauchskategorie bei Ue=440V DC gemäß IEC 60947-3 Tabelle 5DC-21B
-
SchutzartIP3X
-
Betriebstemperatur-25…55 °C
-
Grad der Verunreinigung nach IEC 60664 / IEC 60947-23
-
Lager-/Transporttemperatur-40…70 °C
-
Max. Temperatur am Anschluss oben (AO) mit Sicherungseinsatz IEC 60947-1 Tab.269.5 K
-
Max. Temperatur am Anschluss oben (AO) mit Trennmesser IEC 60947-1 Tabelle 269.5 K
Downloads
-

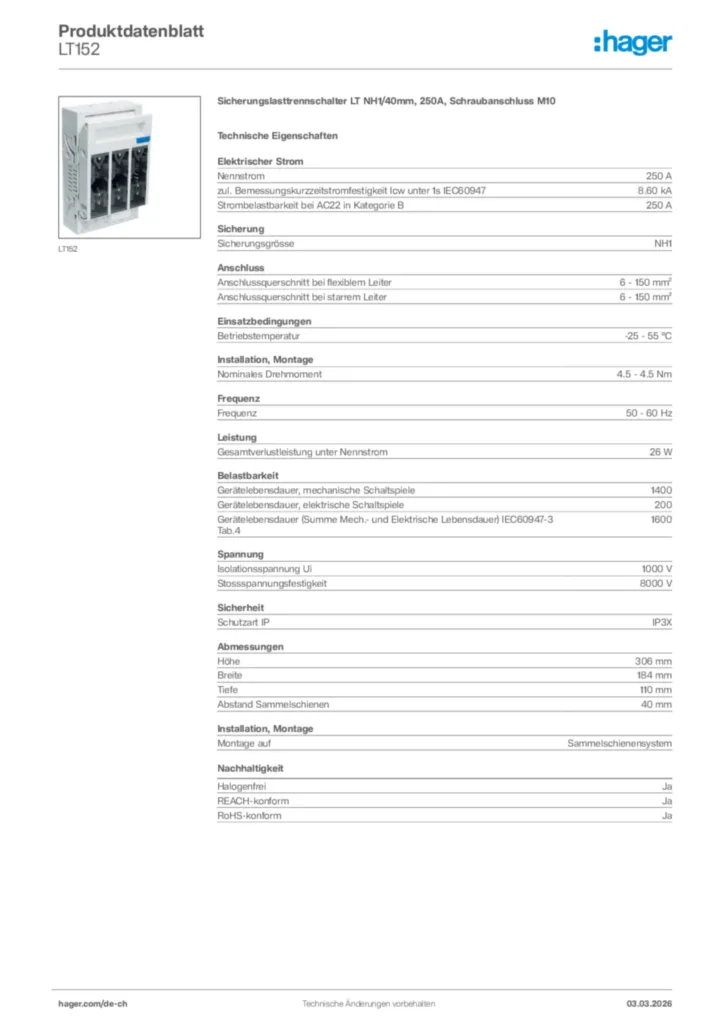

Produktbild
