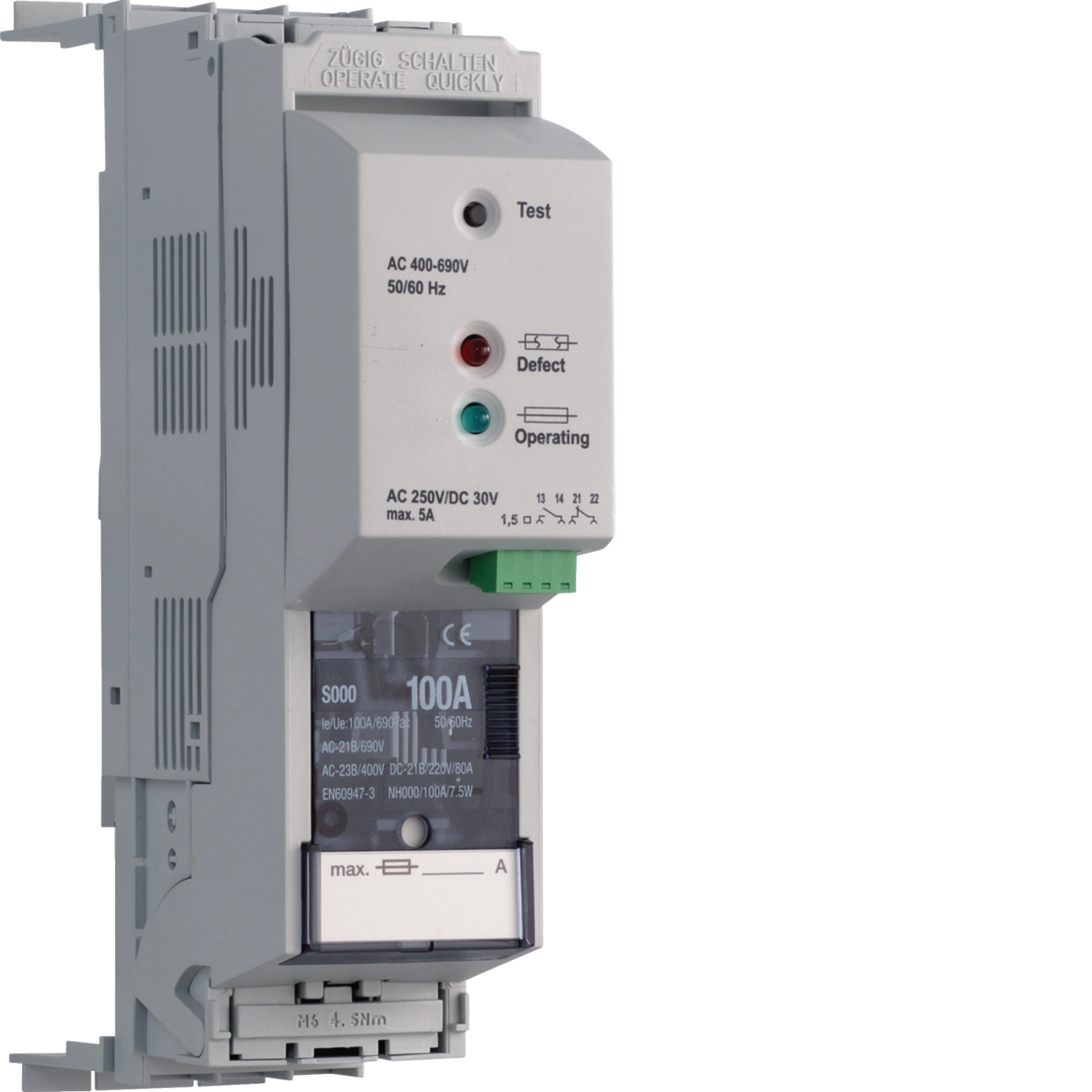

NHS-Lasttrenner weber.silas DIN000 690VAC 100A EB-Tiefe 32/70mm oben mit Üb. SR000AOSU

Name: SR000AOSU
Brand: Hager
SKU: 707-035-130
Price: 326 CHF

Preis*

CHF 326.00

/ St. *

catalog.product_page.transfer_button.label

Zubehör
Technische Merkmale
catalog.pageproduct.title_sustainability.h2

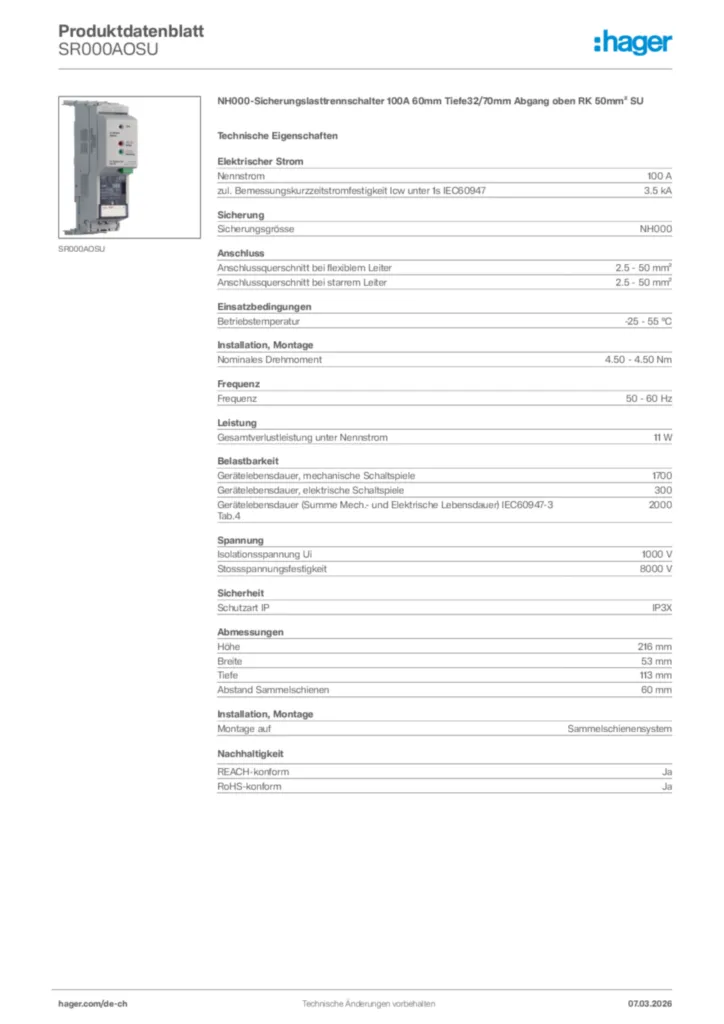

Dokumentationen
Weitere Produkte

product.page.accessories.title

Niederspannung HRC Sicherungseinsatz 3 product.page.accessories.products-available
Stromwandler 6 product.page.accessories.products-available
Neutralleitertrenn-Reihenklemme 1 product.page.accessories.products-available
Mechanisches Zubehör für Niederspannungskomponenten 2 product.page.accessories.products-available
Verriegelungsfunktionen 1 product.page.accessories.products-available
Klemmenabdeckung 1 product.page.accessories.products-available

Technische Merkmale

Nennstrom

100 A
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC60947

3,5 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4

80 kA
Nennstrom bei 45°C

95 A
Nennstrom bei 55°C

85 A
Strombelastbarkeit bei AC23 in Kategorie B / 400V

100 A
Strombelastbarkeit bei AC22 in Kategorie B / 500V

100 A
Strombelastbarkeit bei AC21 in Kategorie B / 690V

100 A
Nennstrom für Sicherungseinsätze

2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A
Nennstrom bei 40°C

100 A
Nennstrom bei 70°C

70 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.4

80 kA
Nennstrom bei 65°C

75 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4

100 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4

100 A
Nennstrom bei 60°C

80 A
Nennstrom bei 50°C

90 A

Sicherungsgrösse

NH000

Anschlussquerschnitt bei flexiblem Leiter

2.5 - 50 mm²
Anschlussquerschnitt bei starrem Leiter

2.5 - 50 mm²
Anschluss-/Steckertyp

Rahmenklemme
Anschlussart Ausgang

Rahmenklemme
Anschlussart Eingang

Rahmenklemme

Anschluss-/Steckertyp

Rahmenklemme

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-40 - 70 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3

Nominales Drehmoment

4,50 - 4,50 Nm
Drehmoment zur Befestigung auf Sammelschiene

4,50 - 4,50 Nm
Montage auf

Sammelschienensystem
Einbau-/Anschlussort

Horizontal, Vertikal

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

11 W
Verlustleistung bei Volllast

31,3 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

7,50 W

Gerätelebensdauer, mechanische Schaltspiele

1700
Gerätelebensdauer, elektrische Schaltspiele

300
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4

2000

Isolationsspannung Ui

1000 V
Stossspannungsfestigkeit

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

4

Schutzart IP

IP3X
Elektronische Sicherungsüberwachung

Ja
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

100 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

160 A

Höhe

216 mm
Breite

53 mm
Tiefe

113 mm
Abstand Sammelschienen

60 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsstelle

Oben

Brennbarkeitsklasse nach UL 94

V0

catalog.pageproduct.title_sustainability.h2

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

REACH-konform Ja
