NH-Sicherungs-Lasttrenner Hager Silas S00 N, für Montage auf Montageplatten oder Schienen, 3L schaltbar, 690 V, I(k) = 50 kA, Kontakte Cu versilbert, Neutralleitertrenner, Haube, Anschlussschraube M8, DIN 00, 192×266×80 mm, mit Neutralleitertrenner N160

EAN-Nr.

7611919128469

E-nr.

847 652 126

VPE

1 Stück

Rabattgruppe

weber.silas und Zubehör

NHS-Lasttrenner weber.silas DIN00 690VAC 160A Aufbau/Profile mit N-Trenner NT160 S00N

Name: S00N
Brand: Hager
SKU: 707-042-010
Price: 302 CHF

Preis*

CHF 302.00

/ Stück *

Grosshandel finden

Zubehör
Technische Merkmale
Umweltinformationen
Dokumentationen
Weitere Produkte

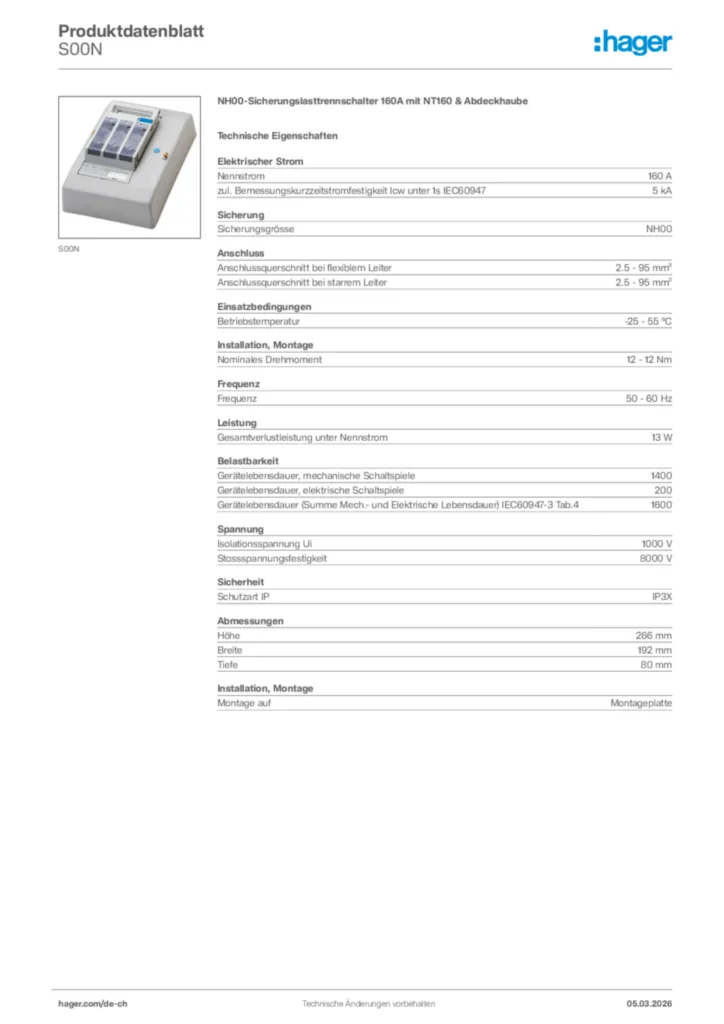

Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Niederspannung HRC Sicherungseinsatz 7 Produkte verfügbar
Stromwandler 6 Produkte verfügbar
Mechanisches Zubehör für Niederspannungskomponenten 1 Produkte verfügbar
Verriegelungsfunktionen 1 Produkte verfügbar
Kabelklemmenanschluss 1 Produkte verfügbar
Schraube/Bolzen 1 Produkte verfügbar

Technische Merkmale

Nennstrom

160 A
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC60947

5 kA
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2

160 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4

160 A
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4

80 kA
Nennstrom bei 45°C

152 A
Nennstrom bei 55°C

136 A
Nennstrom für Sicherungseinsätze

6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
Nennstrom bei 40°C

160 A
Nennstrom bei 70°C

112 A
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2

160 A
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.4

80 kA
Nennstrom bei 65°C

120 A
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4

160 A
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2

160 A
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4

80 kA
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4

160 A
Nennstrom bei 60°C

128 A
Nennstrom bei 50°C

144 A

Sicherungsgrösse

NH00

Anschlussquerschnitt bei flexiblem Leiter

2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter

2.5 - 95 mm²
Anschluss-/Steckertyp

M8 Anschluss
Anschlussart Ausgang

Schraubanschluss
Anschlussart Eingang

Schraubanschluss

Anschluss-/Steckertyp

Schraubanschluss

Betriebstemperatur

-25 - 55 °C
Lager-/Transporttemperatur

-20 - 60 °C
Grad der Verunreinigung nach IEC60664 / IEC60947-2

3

Nominales Drehmoment

12 - 12 Nm
Montage auf

Montageplatte
Einbau-/Anschlussort

Horizontal, Vertikal

Frequenz

50 - 60 Hz

Gesamtverlustleistung unter Nennstrom

13 W
Verlustleistung bei Volllast

45 W
Verlustleistung der Sicherungseinsatz im Gerät installiert

9 W

Gerätelebensdauer, mechanische Schaltspiele

1400
Gerätelebensdauer, elektrische Schaltspiele

200
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.4

1600

Isolationsspannung Ui

1000 V
Stossspannungsfestigkeit

8000 V
Bemessungsbetriebsspannung Ue

690 - 690 V
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H1

4

Schutzart IP

IP3X
Elektronische Sicherungsüberwachung

Nein
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1

160 A
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1

225 A

Höhe

266 mm
Breite

192 mm
Tiefe

80 mm

Standard

IEC/EN 60947-1;IEC/EN 60947-3

Polanzahl

3
Steuer-/Bedienelement

Deckelgriff

Kabeleinführungsstelle

Unten, Oben

Brennbarkeitsklasse nach UL 94

V0
