NHS-Lastschaltleiste weber.vertigroup 3P DIN3 630A 60mm V-Anschluss rostfrei LVSR3VPVK4
NH-Sicherungs-Lastschaltleiste weber.vertigroup, schaltbar, V-Anschluss, rostfrei
EAN-Nr.
4049857130702
E-nr.
847 011 289
VPE
1 Stück
Rabattgruppe
52
Preis*
519.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 18 Produkte verfügbar -
Zubehör/Ersatzteile für NH-Unterteile 4 Produkte verfügbar -
Zubehör/Ersatzteile für Messwerkzeuge 1 Produkte verfügbar -
Kennzeichnungsmaterial 3 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar
Optionales Zubehör
-
LVZMKMessgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
14.15 CHF / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
79.30 CHF / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
60.30 CHF / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
55.20 CHF / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
76.90 CHF / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
51.30 CHF / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
57.70 CHF / Stück* -
LVZMKDMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
28.20 CHF / Stück* -
LVZMKEMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
21.75 CHF / Stück* -
LVZMKBMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
10.25 CHF / Stück* -
LVZMKKMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
12.80 CHF / Stück* -
LVZMBMessgerätehalter lang LV Gr.1-3 , Höhe 120mm, als Blindelement
11.50 CHF / Stück* -
LVZPH
Plombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
48.70 CHF / Stück* -
LVZBRBolzenanschluss zu NH1-NH3 rostfrei
30.70 CHF / Set* -
LVZMGVSchublade für V-Stahl Einlegeklemme zu NH1-NH3
10.25 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
18.60 CHF / Set* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
50.00 CHF / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
16.00 CHF / Stück* -
LVZASRAnschlussset 2x300mm² zu NH1-NH3-Sicherungslastschaltleiste rostfrei
172.00 CHF / Set*
-
LVZGA
Geräteabdeckung lang LV NH1-3, auschneidbar für Gerätebreiten 45-90mm
16.70 CHF / Stück*
-
LVZBT
Infoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
7.10 CHF / Set* -
LVZBSBezeichnungsschild als Ersatz für Infoträger und Beschriftungsträger
5.10 CHF / Set* -
LVZIFT3Infoträger zu NH3-Sicherungslastschaltleiste 630A
8.45 CHF / Stück*
-
LVZGAT
Geräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
35.85 CHF / Stück*
-
LVZK
Sammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
38.45 CHF / Set* -
LVZAZVPEN-Anschluss für V-Klemmen Anschlüsse versetzt
20.50 CHF / Stück*
-
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
6.10 CHF / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
87.00 CHF / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
7.35 CHF / Set*
-
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
50.50 CHF / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
76.20 CHF / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
76.20 CHF / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
146.50 CHF / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
154.50 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
185.00 CHF / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S CH
324.00 CHF / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S CH
324.00 CHF / Stück*
-
LVZMGMessgerätehalter lang LV NH1-3, Höhe 120mm, für Messgeäte 96x96mm
14.15 CHF / Stück*
-
LNH3400M6ANH-Sicherungseinsatz NH3 690V aM 400A Kombimelder Grifflasche spannunsgführend
33.85 CHF / Stück* -
LNH30144M4TNH-Sicherungseinsatz NH3 gTr 400V 144A Mittenmelder Grifflasche spannungsführend
65.50 CHF / Stück* -
NH3LP315MRNH-Sicherungseinsatz Grösse 3 400V~ gG 315A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP355MRNH-Sicherungseinsatz Grösse 3 400V~ gG 355A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP400MRNH-Sicherungseinsatz Grösse 3 400V~ gG 400A Stirnkennmelder
28.50 CHF / Stück* -
NH3LP500MRNH-Sicherungseinsatz Grösse 3 400V~ gG 500A Stirnkennmelder
44.05 CHF / Stück* -
NH3LP630MRNH-Sicherungseinsatz Grösse 3 400V~ gG 630A Stirnkennmelder
44.05 CHF / Stück*
-
LVZAGAusgleichsblende lang, Längenausgleich bis 100mm, Einbautiefe bis Front 150mm
17.85 CHF / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
59.00 CHF / Stück* -
LVZRGGriffblende LV rot, aufrastbar auf Schaltgriff 1- und 3-polig schaltbar
4.50 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
32.00 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V630 A
-
AT_AcceptableCurrentRatingAC22B500V630 A
-
AT_AcceptableCurrentRatingAC21B690V630 A
-
AT_AcceptableCurrentRatingAC21B800V400 A
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter25 - 240 mm²
-
Anschlussquerschnitt bei starrem Leiter25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSR3VPVK4
-

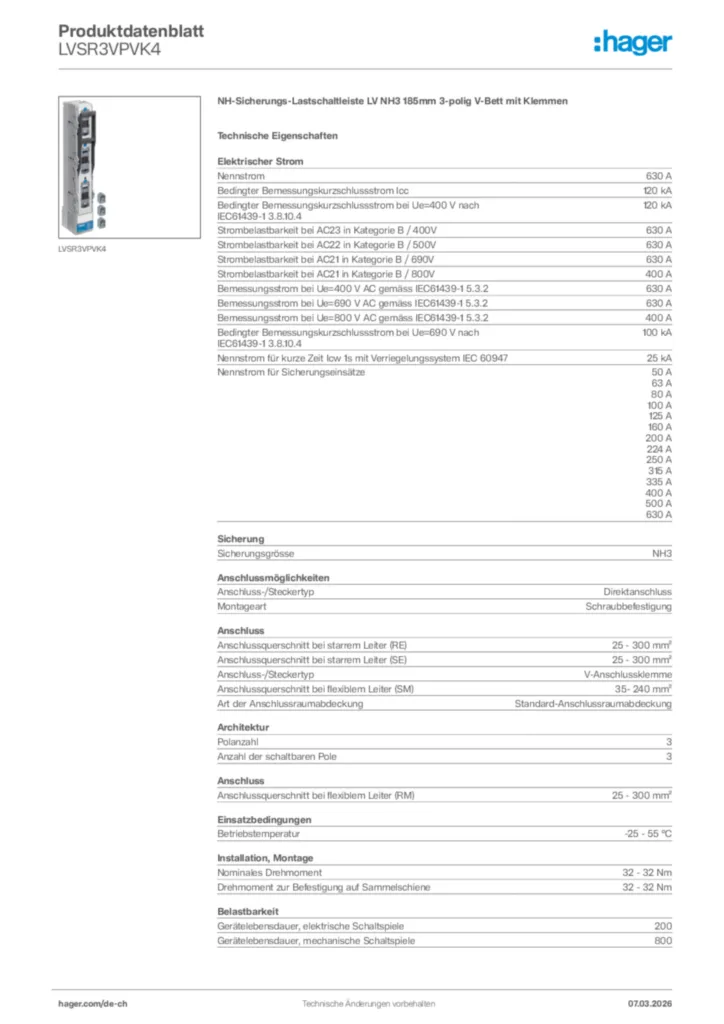

Product datasheet
Hager Produktdatenblatt LVSR3VPVK4
NH-Sicherungs-Lastschaltleiste LV NH3 185mm 3-polig V-Bett mit Klemmen
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 1-3 3P
Montageanleitung en-GB 2020-01-01
PDF5,92 MB
Montageanleitung für LVDR1260CE, LVSG1CPSUX, LVSR1VPVK4, LVTG1000CP, LVTR1000CE - NH-Sicherungs-Lastschaltleisten/Lasttrennleiste LV (DE, Stand: 09.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF5,92 MB
Notice d´instruction pour sectionneur HPC á fusibles 1-3 3p
Montageanleitung fr-FR 2020-01-01
PDF5,92 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Konformitätserklärung en-GB 2025-03-31
PDF317,40 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
