NHS-Lastschaltleiste weber.vertigroup 3P DIN2 400A 60mm V-Anschluss rostfrei LVSR2VPVK4
NH-Sicherungs-Lastschaltleiste weber.vertigroup, schaltbar, V-Anschluss, rostfrei
EAN-Nr.
4049857130696
E-nr.
847 011 279
VPE
1 Stück
Rabattgruppe
52
Preis*
477.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 18 Produkte verfügbar -
Zubehör/Ersatzteile für Messwerkzeuge 1 Produkte verfügbar -
Kennzeichnungsmaterial 3 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar -
Schraube/Bolzen 3 Produkte verfügbar
Optionales Zubehör
-
LVZMKMessgerätehalter für LV NH1-3, 120mm lang mit Ausschnitt 72x72mm
14.15 CHF / Stück* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
79.30 CHF / Stück* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
60.30 CHF / Stück* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
55.20 CHF / Stück* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
76.90 CHF / Stück* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
51.30 CHF / Stück* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
57.70 CHF / Stück* -
LVZMKDMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
28.20 CHF / Stück* -
LVZMKEMessgerätehalter kurz LV Gr 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
21.75 CHF / Stück* -
LVZMKBMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
10.25 CHF / Stück* -
LVZMKKMessgerätehalter kurz LV NH1-3, Höhe 97mm, für Messgeräte 72x72mm
12.80 CHF / Stück* -
LVZMBMessgerätehalter lang LV Gr.1-3 , Höhe 120mm, als Blindelement
11.50 CHF / Stück* -
LVZPH
Plombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
48.70 CHF / Stück* -
LVZBRBolzenanschluss zu NH1-NH3 rostfrei
30.70 CHF / Set* -
LVZMGVSchublade für V-Stahl Einlegeklemme zu NH1-NH3
10.25 CHF / Set* -
LVZSMSpannungsabnahme oben mit Motorschutzschalter 4.0-6.3A
245.00 CHF / Stück* -
LVZSS
Spannungsabnahme oben mit D01-Sicherungssockel
217.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZGA
Geräteabdeckung lang LV NH1-3, auschneidbar für Gerätebreiten 45-90mm
16.70 CHF / Stück*
-
LVZBT
Infoträger für LV NH1-3 als zusätzliche Beschriftungsmöglichkeit
7.10 CHF / Set* -
LVZBSBezeichnungsschild als Ersatz für Infoträger und Beschriftungsträger
5.10 CHF / Set* -
LVZIFT2Infoträger zu NH2-Sicherungslastschaltleiste 400A
7.60 CHF / Stück*
-
LVZGAT
Geräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
35.85 CHF / Stück*
-
LVZK
Sammelschienenklemme NH1-3, rostgeschütz für Schienendicke 5-10mm (SET=3Stk)
38.45 CHF / Set* -
LVZAZVPEN-Anschluss für V-Klemmen Anschlüsse versetzt
20.50 CHF / Stück*
-
LVZSG
Schrauben M12x30 für Sammelschienenanschluss rostgeschützt
6.10 CHF / Set* -
LVZSG50Anschlussschraube M12x30 rostgeschützt
87.00 CHF / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
7.35 CHF / Set*
-
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
50.50 CHF / Stück* -
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
50.50 CHF / Stück* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
76.20 CHF / Stück* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
76.20 CHF / Stück* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
146.50 CHF / Stück* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
154.50 CHF / Stück* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
159.00 CHF / Stück* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
185.00 CHF / Stück* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S CH
324.00 CHF / Stück* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S CH
324.00 CHF / Stück*
-
LVZMGMessgerätehalter lang LV NH1-3, Höhe 120mm, für Messgeäte 96x96mm
14.15 CHF / Stück*
-
LVZTWTrennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
18.60 CHF / Set* -
LVZSRKEinlegeklemme Stahl LV NH1-3 185mm, bis 240mm² re/se, rostgeschützt
50.00 CHF / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
16.00 CHF / Stück* -
LVZASRAnschlussset 2x300mm² zu NH1-NH3-Sicherungslastschaltleiste rostfrei
172.00 CHF / Set*
-
LNH2200M6ANH-Sicherungseinsatz NH2 690V aM 200A Kombimelder Grifflasche spannunsgführend
21.80 CHF / Stück* -
LNH2125M4NH-Sicherungseinsatz NH2c gG 400V 125A Doppelkennmelder Lasche spannungsführend
19.90 CHF / Stück* -
LNH2160M4NH-Sicherungseinsatz NH2c gG 400V 160A Doppelkennmelder Lasche spannungsführend
19.90 CHF / Stück* -
NH2LP160MRNH-Sicherungseinsatz Grösse 2 400V~ gG 160A Stirnkennmelder
19.90 CHF / Stück* -
NH2LP63MRNH-Sicherungseinsatz Grösse 2 400V~ gG 63A Stirnkennmelder
19.90 CHF / Stück*
-
LVZAGAusgleichsblende lang, Längenausgleich bis 100mm, Einbautiefe bis Front 150mm
17.85 CHF / Stück* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
59.00 CHF / Stück* -
LVZRGGriffblende LV rot, aufrastbar auf Schaltgriff 1- und 3-polig schaltbar
4.50 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
32.00 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V400 A
-
AT_AcceptableCurrentRatingAC22B500V400 A
-
AT_AcceptableCurrentRatingAC21B690V400 A
-
AT_AcceptableCurrentRatingAC21B800V250 A
Elektrischer Strom
-
Nennstrom400 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094710 kA
Sicherung
-
SicherungsgrösseNH2
Anschlussmöglichkeiten
-
Anschluss-/SteckertypKlemmbefestigung
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter25 - 240 mm²
-
Anschlussquerschnitt bei starrem Leiter25 - 300 mm²
-
Anschluss-/SteckertypV-Anschlussklemme
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment32 - 32 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe190 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom56 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSR2VPVK4
-

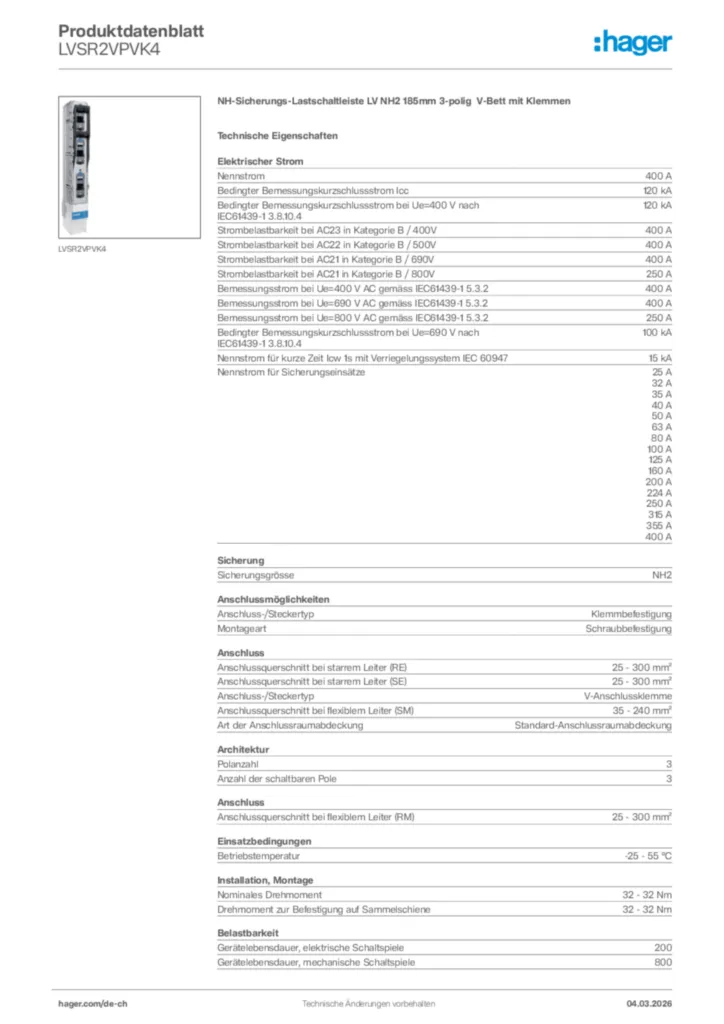

Product datasheet
