NH-Sicherungs-Lastschaltleiste weber.vertigroup
EAN-Nr.
4049857199730
E-nr.
847 011 259
VPE
1 Stück
Rabattgruppe
57
NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm 95mm² Anschl.hoch LVSG00TRP
Preis*
196.50 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Mechanisches Zubehör für Niederspannungskomponenten 9 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Abdeckung/Blende/Beschriftungsleiste 3 Produkte verfügbar -
Hutschienenadapter 1 Produkte verfügbar -
Kennzeichnungsmaterial 3 Produkte verfügbar -
Klemmenabdeckung 3 Produkte verfügbar
Optionales Zubehör
-
LVZ00TB
Berührungsschutz
7.70 CHF / Stück* -
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
8.45 CHF / Set* -
LVZASDDoppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.70 CHF / Stück* -
LVZ00AHBGerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.35 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.30 CHF / Stück* -
LVZ00AHDMessgerätehalter zu LV NH00, 95mm lang für Amperenmeter steckbar
28.50 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.55 CHF / Stück* -
LVZ00DA185-210Doppeladapter Gr.00 185/210mm Breite 100mm mit Schraubanschluss M12
169.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.90 CHF / Set*
-
LVZ00RAD185
Reserveplatzabdeckung LV, 50mm breit, Gr.00 zur Abdeckung der Stromschienen
31.05 CHF / Stück* -
LVZ00RA185Reserveplatzabdeckung für LV NH00 185mm, 50mm breit, mit 2 Distanzbolzen
46.65 CHF / Stück* -
LVZ00AOUAusgleichsblende oben & unten für Schaltleisten LV NH00 60mm auf 185mm zu NH1-3
13.00 CHF / Set*
-
LVZ00BST
Bezeichnungsschild LV für Größe 00/60 - 00/185
2.45 CHF / Stück* -
LVZ00BTKBeschriftungsträger kurz, unten oder oben anklippbar für LV Gr.00/185
5.35 CHF / Stück* -
LVZ00BTKIBeschriftungsträger kurz für LV NH00 185mm, bedruckt mit Typenschilddaten
5.00 CHF / Stück*
-
LVZ00AK
Anschlussraumabdeckung kurz für LV NH00/60/100mm, Einsatz bei Rahmenklemme
10.35 CHF / Stück* -
LVZ00ALAnschlussraumabdeckung standard für LV NH00/60/100mm
18.05 CHF / Stück* -
LVZ00AL185Anschlussraumabdeckung standard für LV Größe 00/185mm, Einsatz bei Rahmenklemme
19.40 CHF / Stück*
-
LVZ00SAMikroschalter für Schaltstellungsanzeige LV NH00 60mm oder 185mm
12.95 CHF / Stück* -
LVZ00BTSBeschriftungsträger zum aufstecken an LV NH00/60mm bis 00/185mm
3.90 CHF / Stück*
-
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.60 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.10 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.60 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.20 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.55 CHF / Stück*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
267.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
272.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
180.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
180.50 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’220.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
311.00 CHF / Stück*
-
LVZ00D185Doppelanschlussklemme Gr.00 185mm rostfrei
55.80 CHF / Set*
-
LVZ00RAD80185Leerfeldabdeckung Gr.00 Breite 50mm 185mm
38.10 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
31.05 CHF / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypDirektanschluss
-
MontageartDirektmontage
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)2,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)2,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)2,5 - 95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter (RM)2,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Höhe671 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41600
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG00TRP
-

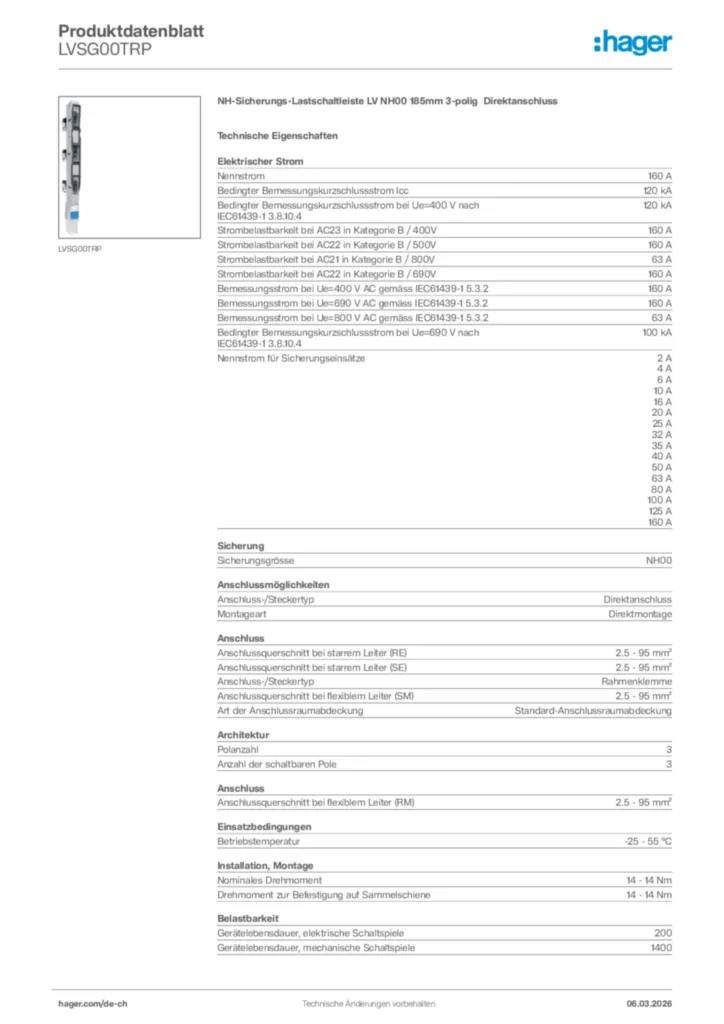

Product datasheet
Hager Produktdatenblatt LVSG00TRP
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Eh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB
Montageanleitung für LVSG00TRP, LVSR00TSP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,57 MB
Notice d´instruction pour sectionneur HPC á fusibles 00/185 mm 3P Eh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,57 MB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
