NHS-Lastschaltleiste weber.vertigroup 3P DIN00 160A SaS 185mm Schraubanschl.M12 LVSG00SPX
NH-Sicherungs-Lastschaltleiste weber.vertigroup, schaltbar, für SaS, Anschluss M8, Einbautiefe 123 mm
EAN-Nr.
4049857124497
E-nr.
847 011 549
VPE
1 Stück
Rabattgruppe
57
Preis*
171.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Abdeckung/Blende/Beschriftungsleiste 1 Produkte verfügbar -
Kabelklemmenanschluss 2 Produkte verfügbar -
Sammelschienenklemme 1 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 7 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
-
LVZ001A
Prismenanschluss für LV NH00 185mm, 70-150 mm², rostgeschützt
46.15 CHF / Set* -
LVZ00D185Doppelanschlussklemme Gr.00 185mm rostfrei
55.20 CHF / Set*
-
LVZASD
Doppelanschlusslasche LV NH00/185 für 2 Leiter bis 35mm², rostfrei(SET=3 Stück)
13.55 CHF / Stück* -
LVZ00AHBGerätehalter als Blindelement für LV NH00, 95mm lang ohne Ausschnitt
10.25 CHF / Stück* -
LVZ00AHBLMessgerätehalter LV lang 135mm für NH00/100/185, Blindelement
14.15 CHF / Stück* -
LVZ00AHDMessgerätehalter zu LV NH00, 95mm lang für Amperenmeter steckbar
28.20 CHF / Stück* -
LVZ00AVLMessgerätehalter für LV NH00, 135mm lang mit Ausschnitt 48x48mm
15.40 CHF / Stück* -
LVZ00DA185-210Doppeladapter Gr.00 185/210mm Breite 100mm mit Schraubanschluss M12
167.00 CHF / Stück* -
LVZUBBeschriftungsbogen 20 Schilder für NH00 6 Schilder für NH1-NH3
38.45 CHF / Set*
-
LVZITIsolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
30.00 CHF / Stück*
-
NH00LP10MRNH-Sicherungseinsatz Grösse 00 400V~ gG 10A Stirnkennmelder
7.50 CHF / Stück* -
NH00LP125MRNH-Sicherungseinsatz Grösse 00 400V~ gG 125A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP160MRNH-Sicherungseinsatz Grösse 00 400V~ gG 160A Stirnkennmelder
9.00 CHF / Stück* -
NH00LP6MRNH-Sicherungseinsatz Grösse 00 400V~ gG 6A Stirnkennmelder
7.50 CHF / Stück*
-
LVZAE12RAnschlusselement M12x35
13.05 CHF / Stück* -
LVZAE8RAnschlusselement M8x30
10.45 CHF / Stück*
-
LVZMS00100Amperemeter 100A Klasse 3 steckbar
264.00 CHF / Stück* -
LVZMS00150Amperemeter 150A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMS0075Amperemeter 75A Klasse 3 steckbar
269.00 CHF / Stück* -
LVZMV00100Amperemeter 100A Klasse 3 versenkt
178.50 CHF / Stück* -
LVZMV00150Amperemeter 150A Klasse 3 versenkt
178.50 CHF / Stück*
-
CUC10C-Kupferprofil 840A Länge 3m 410mm²
1’207.00 CHF / Stück* -
CUC6C-Kupferprofil 560A Länge 3m 250mm²
308.00 CHF / Stück*
-
LVZ00RAD80185Leerfeldabdeckung Gr.00 Breite 50mm 185mm
37.70 CHF / Stück* -
LVZ00RAD80X185Leerfeldabdeckung Gr.00 Breite 50mm 185mm mit Befestigungsmaterial
30.70 CHF / Stück*
Passend zu
-
UE51K0Baustein, universN, 750x250mm, für Sammelschienensystem 185mm, 3 polig, waag.
410.00 CHF / Stück* -
UE51K1NBaustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
474.00 CHF / Stück* -
UE52K4NBaustein, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
578.00 CHF / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC609475 kA
Sicherung
-
SicherungsgrösseNH00
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
-
Anschluss-/SteckertypM8 Anschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG00SPX
-

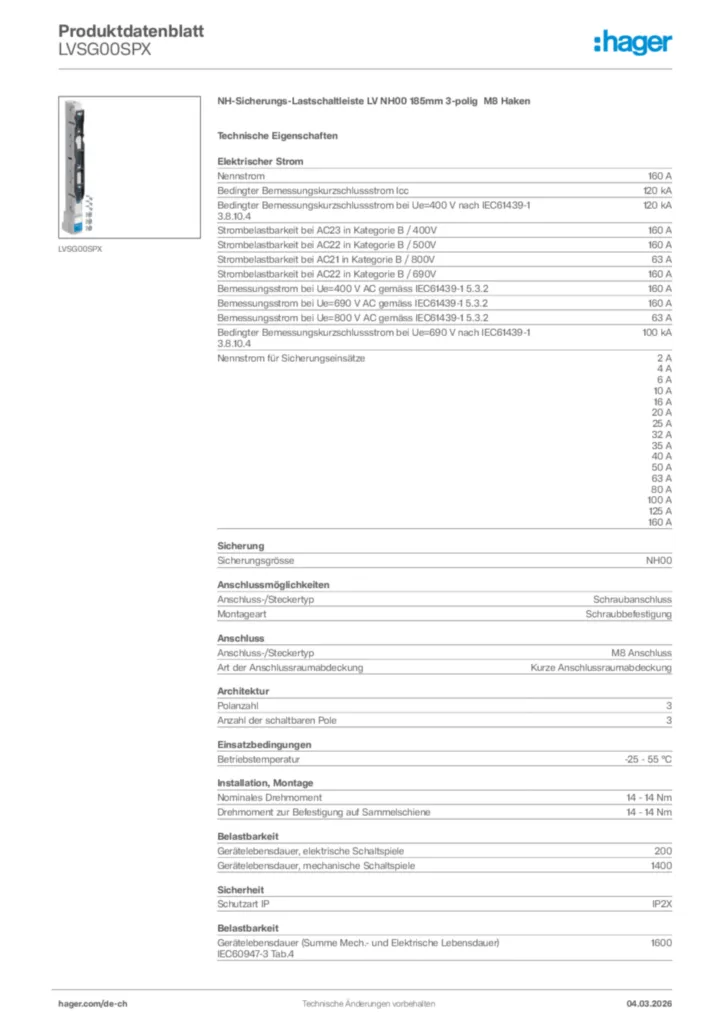

Product datasheet
Hager Produktdatenblatt LVSG00SPX
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 Haken
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Montageanleitung für LVSG00RP, LVSR00SP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,36 MB
Notice d´instructuion pour sectionneur HPC á fusibles 00/185 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Produktzertifikat
Manufacturer's declaration 800V LV*
Produktzertifikat en-GB, de-DE 2020-03-23
PDF146,25 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
