Schweiz
NH-Sicherungs-Lasttrenner Hager, für Montage auf Montageplatte, 3L schaltbar, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte mit Löschkammern, oben oder unten wählbar, DIN 2, Anschlussschraube M10, 210×298×130 mm
EAN-Nr.
3250614202506
E-nr.
850 454 019
VPE
1 Stück
Rabattgruppe
H2
NHS-Lasttrenner Hager DIN2 690VAC 400A für Montageplatte Abgang oben/unten LT250
Preis*
CHF 452.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Niederspannung HRC Sicherungseinsatz 3 Produkte verfügbar -
Kabelklemmenanschluss 3 Produkte verfügbar -
Stromwandler 8 Produkte verfügbar -
Mechanisches Zubehör für Niederspannungskomponenten 7 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
-
LNH2250M
NH-Sicherungseinsatz NH2C gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
CHF 21.55 / Stück* -
LNH2315MNH-Sicherungseinsatz NH2 gG AC500V 315A Kombi-Melder mit Metall-Grifflasche
CHF 24.55 / Stück* -
LNH2400MNH-Sicherungseinsatz NH2 gG 500V 400A Kombi-Melder Grifflasche spannungsführend
CHF 24.55 / Stück*
-
LZ152
Prismenklemmensatz LT 3-polig für NH2-Trenner für Cu/Al-Leiter 120-240mm², 3 St.
CHF 100.50 / Stück* -
S-2ADPrismenanschluss SILAS Gr.2 2x 70-120mm² für 2 Cu- oder 2 Alu- Leiter
CHF 29.10 / Stück* -
S-R300Rahmenklemmen SILAS Gr.2/3 für CU und Alu Leiter max. 300mm²
CHF 40.05 / Stück*
-
1000K1
Stromwandler für LT NH00-3 1000/5A 5VA Klasse 1
CHF 89.90 / Stück* -
100K1Stromwandler für LT NH00-3 100/5A 2VA Klasse 1
CHF 56.00 / Stück* -
250K1Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
CHF 56.00 / Stück* -
300K05Stromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s
CHF 96.10 / Stück* -
300K05GStromwandler für LT NH00-3 300/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / Stück* -
400K1Stromwandler für LT NH00-3 400/5A 3.75VA Klasse 1
CHF 56.00 / Stück* -
600K05Stromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s
CHF 96.10 / Stück* -
600K05GStromwandler für LT NH00-3 600/5A 2.5VA Klasse 0.5s CH Geeicht
CHF 137.50 / Stück*
-
S-2AV
Anschlussverlängerung Gr.2 M10 für Einbautiefe 32mm von SILAS Gr. 1-3
CHF 32.30 / Stück* -
S-2SUSchaltdeckel komplett DIN Gr. 2 400A mit elektronischer Sicherungsüberwachung
CHF 338.00 / Stück* -
S-2SWBBausatz für Stromwandlereinbau SILAS Gr.2, komplett ohne Stromwandler
CHF 96.30 / Stück* -
S-HSNachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
CHF 11.80 / Stück* -
S-UAPAbstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
CHF 5.95 / Stück* -
S-USStellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
CHF 13.45 / Stück* -
V-AT12Anschlussteil zu Grösse 1-3 63mm
CHF 13.80 / Set*
Passend zu
-
UD31D1BBaustein, universN, 450x250mm, für 1 Trenner NH1 auf Montageplatte
CHF 102.00 / Stück* -
UD31D2BBaustein, universN, 450x250mm, für 1 Trenner NH2 auf Montageplatte
CHF 102.00 / Stück* -
UD32D1BBaustein, universN, 450x500mm, für 1 Trenner NH3 auf Montageplatte
CHF 143.00 / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom400 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715,20 kA
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2400 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=690 V IEC61439-1 3.8.10.4400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=440 V DC gemäss IEC61439-1 5.3.2400 A
-
Nennstrom bei 45°C380 A
-
Nennstrom bei 55°C340 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V400 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V400 A
-
Strombelastbarkeit bei AC23 in Kategorie B / 500V400 A
-
Nennstrom für Sicherungseinsätze25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A, 300 A
-
Nennstrom bei 40°C400 A
-
Nennstrom bei 70°C280 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=500 V nach IEC61439-1 3.8.10.480 kA
-
Bemessungsstrom bei Ue=250 V DC gemäss IEC61439-1 5.3.2400 A
-
Nennstrom bei 65°C300 A
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=400 V IEC61439-1 3.8.10.4400 A
-
Bemessungsstrom bei Ue=500 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.480 kA
-
Sicherungseins.Test bed. Bemessungskurzschlussstrom Ue=500 V IEC61439-1 3.8.10.4400 A
-
Nennstrom bei 60°C320 A
-
Nennstrom bei 50°C360 A
Sicherung
-
SicherungsgrösseNH2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter70 - 300 mm²
-
Anschlussquerschnitt bei starrem Leiter70 - 300 mm²
-
Anschluss-/SteckertypM10 Anschluss
-
Anschlussart AusgangSchraubanschluss
-
Anschlussart EingangSchraubanschluss
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
-
Lager-/Transporttemperatur-40 - 70 °C
-
Grad der Verunreinigung nach IEC60664 / IEC60947-23
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Montage aufMontageplatte
-
Einbau-/AnschlussortHorizontal, Vertikal
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Gesamtverlustleistung unter Nennstrom24,50 W
-
Verlustleistung bei Volllast126 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert34 W
Belastbarkeit
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue690 - 690 V
-
Überspannungskategorie gemäss IEC60947-1 2.5.60 Tabelle H14
Sicherheit
-
Schutzart IPIP3X
-
Elektronische SicherungsüberwachungNein
-
Konventioneller Freiluft-thermischer Strom mit Sicherungseinsatz und Standardquerschnitt IEC 60947-1400 A
-
Konventioneller Freiluft-thermischer Strom mit Festkörper und Standardquerschnitt IEC 60947-1590 A
Abmessungen
-
Höhe306 mm
-
Breite210 mm
-
Tiefe130 mm
Nur für den internen Gebrauch
-
StandardIEC/EN 60947-1;IEC/EN 60947-3
Architektur
-
Polanzahl3
-
Steuer-/BedienelementDeckelgriff
Normen
-
Brennbarkeitsklasse nach UL 94V0
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LT250
-

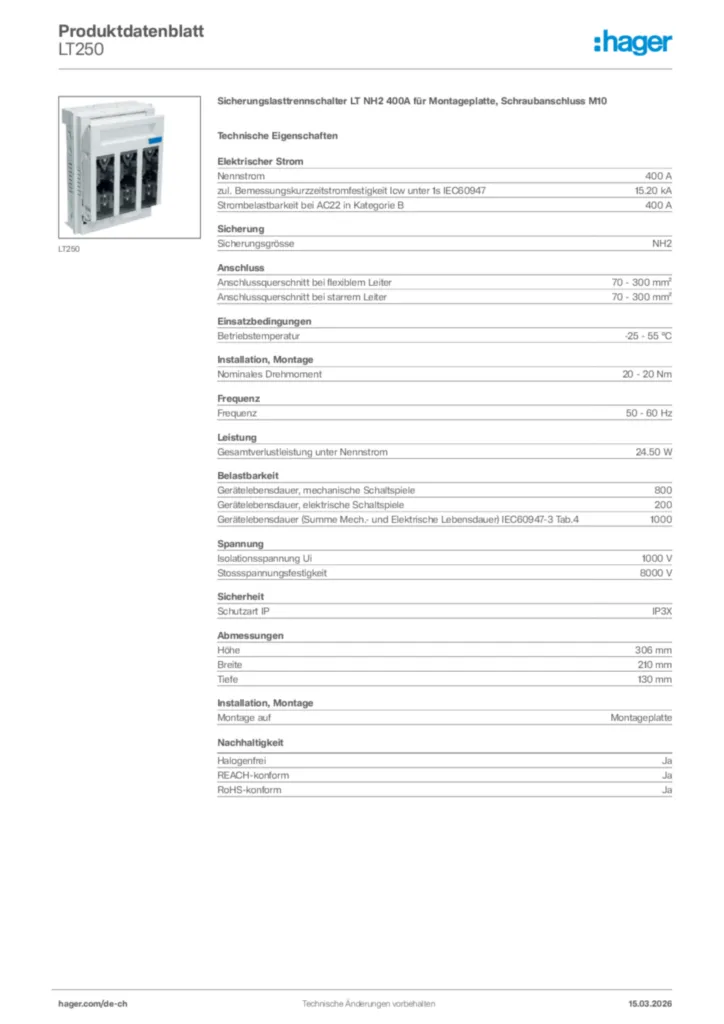

Produktdatenblatt
Hager Produktdatenblatt LT250
Sicherungslasttrennschalter LT NH2 400A für Montageplatte, Schraubanschluss M10
PDF -
Montageanleitung
HRC Fuse Switch Disonnector_DE-EN-FR-IT_NH1-3-2010-03
Montageanleitung International 2026-10-14
PDF1,47 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-08-03
PDF78,40 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF699,30 kB
Konformitätserklärung en-US 2026-07-15
PDF257,93 kB
