NHS-Lasttrenner Hager DIN1 690VAC 250A Reitermontage SaS 60mm Abgang oben/unten LT153

NH-Sicherungs-Lasttrenner Hager, für Montage auf Sammelschiene, 3L schaltbar, 690 V, Isolierstoff glasfaserverstärkt, Kontaktträger Isolierstoff, Kontakte Cu versilbert, fremdgefedert, Kontakte oben mit Löschkammern, mit drehbaren Kontakthaken für Befestigung auf Cu-Schiene, Abgang wahlweise unten oder oben, DIN 1, Anschlussschraube M10, 184×298×100 mm
EAN-Nr.
3250614201530
E-nr.
850 453 049
VPE
1 Stück
Rabattgruppe
H2
Preis*
 473.00 CHF
/ Stück *
 473.00 CHF
/ Stück *

You have to log in with your myHager profile to see prices and to order.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden

NHS-Lasttrenner Hager DIN1 690VAC 250A Reitermontage SaS 60mm Abgang oben/unten

LT153

  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Dokumentationen
  • Weitere Produkte
Produktdatenblatt herunterladen

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Mehr sehen (17)
    • Nieder­span­nung HRC Siche­rungs­ein­satz 3 Produkte verfügbar
    • Kabel­klem­me­n­an­schluss 3 Produkte verfügbar
    • Strom­wandler 2 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 6 Produkte verfügbar
    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Zubehör für Sammel­schienen 1 Produkte verfügbar

    Optionales Zubehör

    • Nieder­span­nung HRC Siche­rungs­ein­satz
    • Kabel­klem­me­n­an­schluss
    • Strom­wandler
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Verrie­ge­lungs­funk­ti­onen
    • Zubehör für Sammel­schienen
    • Klem­me­n­ab­de­ckung
    • LNH1160M

      NH-Sicherungseinsatz NH1 gG AC500V 160A Kombi-Melder mit Metall-Grifflasche
       13.20 CHF  / Stück*
    • LNH1200M

      NH-Sicherungseinsatz NH1 gG AC500V 200A Kombi-Melder mit Metall-Grifflasche
       16.85 CHF  / Stück*
    • LNH1250M

      NH-Sicherungseinsatz NH1 gG AC500V 250A Kombi-Melder mit Metall-Grifflasche
       16.85 CHF  / Stück*
    • LZ151

      Prismenklemmensatz LT 3-polig für NH1-Trenner für Cu/Al-Leiter 70-150mm², 3 St.
       86.50 CHF  / Stück*
    • S-1AD

      Prismenanschluss SILAS Gr.1 2x 35-70 mm² für 2 Cu- oder 2 Alu- Leiter
       24.35 CHF  / Stück*
    • S-R150

      Rahmenklemmen SILAS Gr.1 für CU und Alu Leiter max. 150mm²
       24.90 CHF  / Stück*
    • 150K1

      Stromwandler für LT NH00-3 150/5A 2.5VA Klasse 1
       51.80 CHF  / Stück*
    • 250K1

      Stromwandler für LT NH00-3 250/5A 3.75VA Klasse 1
       51.80 CHF  / Stück*
    • S-1AV

      Anschlussverlängerung Gr.1 M10 für Einbautiefe 32mm von SILAS Gr.1-3
       24.90 CHF  / Stück*
    • S-1SU

      Schaltdeckel komplett DIN Gr. 1 250A mit elektronischer Sicherungsüberwachung
       303.00 CHF  / Stück*

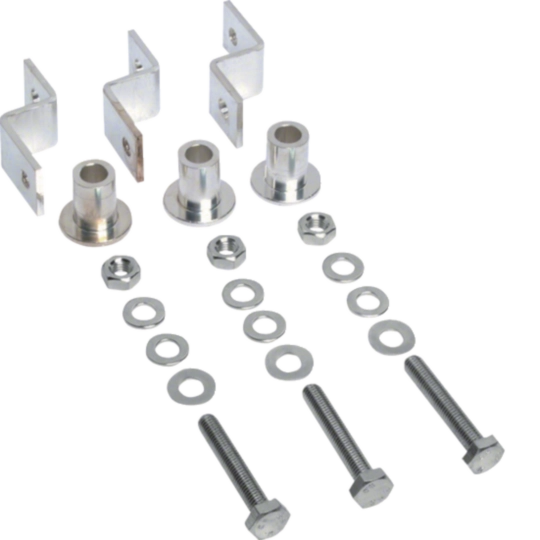

    • S-1SWB

      Bausatz SILAS für Stromwandlereinbau Gr.1
       88.50 CHF  / Stück*
    • S-HS

      Nachrüstsatz SILAS Gr.1-3 für Schaltkategorie AC-23B 690 V
       11.00 CHF  / Stück*
    • S-UAP

      Abstützprofil SILAS Gr.1-3 für Sicherungslastrennschalter, seitlich aufrastbar
       5.55 CHF  / Stück*
    • S-US

      Stellungsanzeige SILAS Schaltdeckel Gr.000-3, 2A 250V AC, Öffner und Schließer
       12.55 CHF  / Stück*
    • S-UV

      Verriegelung SILAS Gr.000-3 Schaltdeckelfenster, innen montierbar, SET
       2.95 CHF  / Stück*

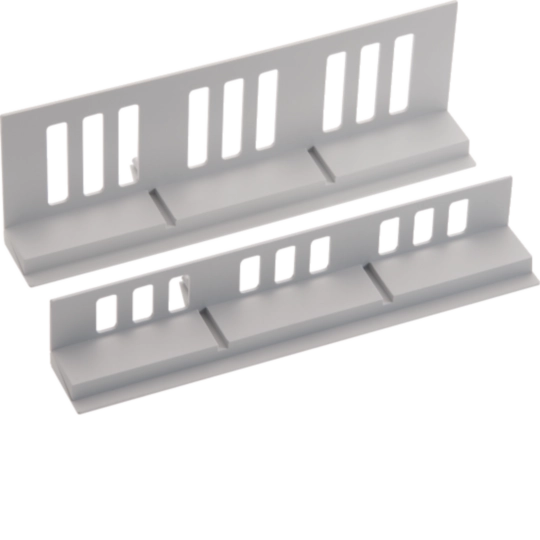

    • S1-SD

      Sammelschienenabdeckung SILAS Gr.1, Abdeckung für oben und einer für unten
       4.40 CHF  / Stück*
    • S-1ARA

      Anschlussrraumabdeckung SILAS Größe 1 als Berührungschutz im Anschlussraum
       4.15 CHF  / Stück*

    Technische Merkmale

    Elek­tri­scher Strom
    • Nenn­strom
      250 A
    • zul. Bemes­sungs­kurz­zeit­strom­fes­tig­keit Icw unter 1s IEC60947
      8,60 kA
    • Strom­belast­bar­keit bei AC22 in Kate­gorie B
      250 A
    Siche­rung
    • Siche­rungs­grösse
      NH1
    Anschluss
    • Anschluss­quer­schnitt bei flexi­blem Leiter
      6 - 150 mm²
    • Anschluss­quer­schnitt bei starrem Leiter
      6 - 150 mm²
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 55 °C
    Instal­la­tion, Montage
    • Nomi­nales Dreh­mo­ment
      12 - 12 Nm
    • Montage auf
      Sammel­schie­nen­system
    Frequenz
    • Frequenz
      50 - 60 Hz
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      20 W
    Belast­bar­keit
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schalt­spiele
      1400
    • Gerä­te­le­bens­dauer, elek­tri­sche Schalt­spiele
      200
    • Gerä­te­le­bens­dauer (Summe Mech.- und Elek­tri­sche Lebens­dauer) IEC60947-3 Tab.4
      1600
    Span­nung
    • Isola­ti­onss­pan­nung Ui
      1000 V
    • Stoss­s­pan­nungs­fes­tig­keit
      8000 V
    Sicher­heit
    • Schutzart IP
      IP3X
    Abmes­sungen
    • Höhe
      306 mm
    • Breite
      184 mm
    • Tiefe
      110 mm
    • Abstand Sammel­schienen
      60 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja
    REACH-konform Ja
    Halogenfrei Ja

    Zertifizierungen und Dokumente

    Hager RoHS report LT153
    PDF
    Hager REACH declaration LT153
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild LT153 | Hager Schweiz

      Produktbild LT153

    • Product datasheet

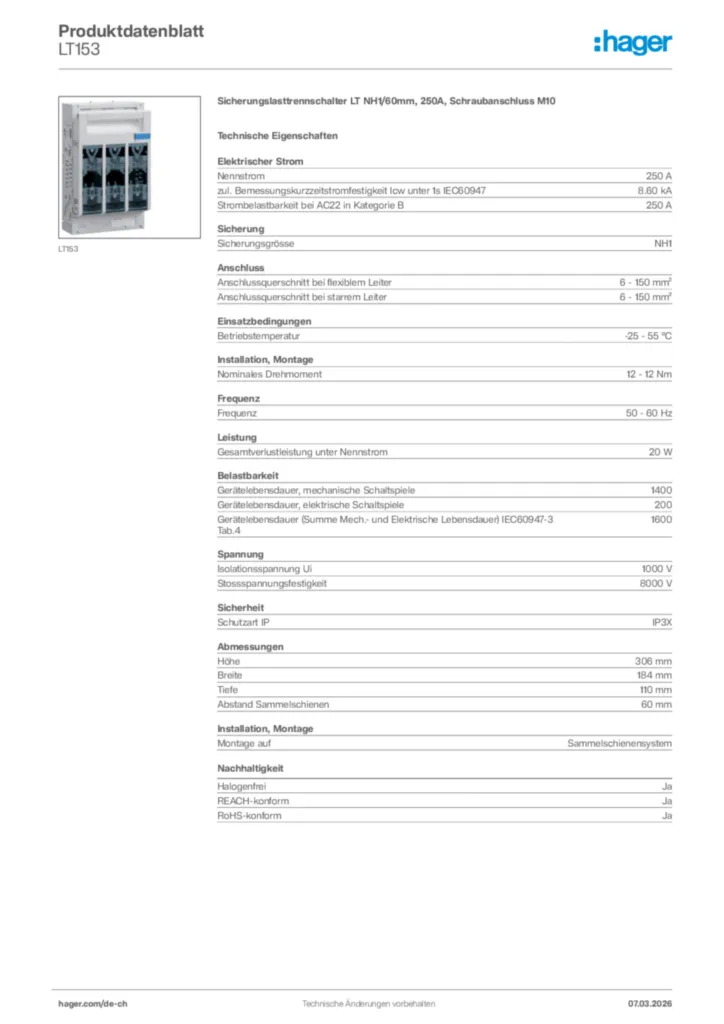

      Bild Hager Produktdatenblatt LT153 | Hager Schweiz

      Hager Produktdatenblatt LT153

      Sicherungslasttrennschalter LT NH1/60mm, 250A, Schraubanschluss M10

      PDF

    • Technischer Anhang (Einzelprodukt)

      Bild Verlustleistungsdatenblatt | Hager Schweiz

      Verlustleistungsdatenblatt

      Technischer Anhang (Einzelprodukt) de-DE 2021-10-20

      PDF
      847,80 kB

    • Konformitätserklärung

      Bild Declaration | Hager Schweiz

      Declaration

      Konformitätserklärung International 2023-08-03

      PDF
      78,40 kB
      Bild EU Declaration of Conformity | Hager Schweiz

      EU Declaration of Conformity

      Konformitätserklärung en-GB, de-DE 2023-09-14

      PDF
      699,30 kB
