AP-Verteiler Hager univers 6-reihig 72TE Tür IP44 300×950×160mm FWB61S
AP-Verteiler Hager univers, Montageart Aufputz, Anzahl der Reihen 6, Breite in Teilungseinheiten 72, Schutzart IP44, Breite 300 mm, Höhe 950 mm, Tiefe 160 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Art der Abdeckung Tür, Ausführung Deckel mit Ausschnitt, Art der Schliessung Druckknopf
EAN-Nr.
3250612735754
E-nr.
822 160 214
VPE
1 Stück
Rabattgruppe
F3
Preis*
351.00 CHF
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Tür/Bedienfeld 3 Produkte verfügbar -
Einbaufeld für Telekommunikation 2 Produkte verfügbar -
Montageschiene 6 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
FZ013NM
Tür, univers, rechts, Media, geschlitzt, RAL 9010, für Schrank IP3X, 950x300mm
190.50 CHF / Stück* -
FZ145NTür, univers, rechts, transparent, für Schrank H:950xB:300mm
114.50 CHF / Stück* -
FZ013NVTür, univers, rechts, geschlitzt, m.90SL, RAL 9010 für Schrank IP3X 950x300mm
111.00 CHF / Stück*
-
UN61TN
Einbausatz, univers, FW, Media mit Lochblech Montageplatte, 900x250mm
187.00 CHF / Stück* -
UM61UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen, 900x250mm
139.50 CHF / Stück*
-
UN06A
Tragschienen, universN, 900mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
28.95 CHF / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
6.35 CHF / Stück* -
U82AHutschiene, univers, 7, 5mm, tiefenverstellbar bis 32, 5mm, 11 PLE breit (200mm)
19.05 CHF / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
4.90 CHF / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
8.05 CHF / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
12.90 CHF / Stück*
-
UZ01F1
Abschottung waagerecht für Feldverteiler Aufputz, 1feldig, schraubbar
14.20 CHF / Stück* -
ZZ10HAbschottung, univers Z, waagerecht, 1-feldrig breit
11.55 CHF / Stück* -
UZ60F2Abschottung senkrecht für Feldverteiler Aufputz 950mm hoch, mit Kabelkanal
26.80 CHF / Stück*
-
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
17.35 CHF / Paar* -
UM00H1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
48.30 CHF / Stück* -
UM00H2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
54.70 CHF / Stück* -
UM00K1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
50.80 CHF / Stück* -
UM00K2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
57.30 CHF / Stück*
-
FZ714Verbindungssatz, univers, für Sockel
9.75 CHF / Stück* -
FZ890NAufhängeschiene, univers, 2m, für Schrank IP44 / IP54
41.40 CHF / Stück* -
FZ441BVerbindungssatz, univers, vertikal, für Schrank 1-feldrig T:160/205mm
75.50 CHF / Stück*
-
UT26AMontageplatte, univers, tiefenverstellbar bis 27mm, 1-reihig, 115x210x2, 5mm
41.40 CHF / Stück* -
UT26BMontageplatte, univers, tiefenverstellbar bis 27mm, 2-reihig, 215x210x2, 5mm
44.65 CHF / Stück* -
UZ31M1Montageplatte, universN, für Schrankhöhe 500mm, 1feldig
41.15 CHF / Stück* -
UZ41M1Montageplatte, universN, für Schrankhöhe 650mm, 1feldig
52.90 CHF / Stück* -
UZ51M1Montageplatte, universN, für Schrankhöhe 800mm, 1feldig
50.45 CHF / Stück* -
UZ61M1Montageplatte, universN, für Schrankhöhe 950mm, 1feldig
59.90 CHF / Stück* -
UM00M0Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
28.00 CHF / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
71.80 CHF / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
74.00 CHF / Stück* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
80.80 CHF / Stück* -
UZ61M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 950mm
85.60 CHF / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
41.70 CHF / Stück* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
46.45 CHF / Stück* -
UZ41M6Montageplatte, univers, 570x247mm, gelocht, mit Montageschrauben
52.40 CHF / Stück* -
UZ51M6Montageplatte, univers, 720x247mm, gelocht, mit Montageschrauben
64.80 CHF / Stück* -
UZ61M6Montageplatte, univers, 870x247mm, gelocht, mit Montageschrauben
70.90 CHF / Stück*
-
FZ428Leitungseinführung, univers, IP44/54, auf Rückseite, T 160 / 205mm
26.40 CHF / Stück* -
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
13.25 CHF / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
21.95 CHF / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
21.55 CHF / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
21.95 CHF / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
14.15 CHF / Stück* -
FZ850SKabelabfangschiene, univers, 1-feldig, C-Profil 30x15x100mm, Schlitzweite 16mm
22.60 CHF / Stück* -
FZ913Leitungsführungsklammer, univers, zum Verschrauben, 4 Stück
9.15 CHF / Stück*
-
FZ421Verriegelungssatz, univers, für Leitungseinführung IP54
4.40 CHF / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
6.40 CHF / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
17.05 CHF / Stück* -
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
38.65 CHF / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
27.80 CHF / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
28.60 CHF / Stück* -
UZ01V2Adapter, universZ, einfach, f. Leitungsklammer auf Hutschiene35x7, 5mm, 20 Teile
26.05 CHF / Stück* -
UZ01Z2Isolierstück, universN, für durchgehende Hutschienen
7.45 CHF / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
6.10 CHF / Stück* -
FZ900Befestigungslaschen, univers, für Unterputzmontage(4x), Tiefe 160/205mm
49.50 CHF / Set* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
24.50 CHF / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
8.95 CHF / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
9.70 CHF / Stück*
-
UM00S2Abdeckung oben/unten für Patch-Panelmodule
20.10 CHF / Stück*
-
UZ005Bezeichnungsstreifen, universN, für Geräteschlitz, Set = 12 Stück
16.20 CHF / Set* -
UZ006Papierstreifen, universN, Satz = 5 Bögen (60 Streifen)
15.20 CHF / Set*
-
FZ21BBlendrahmen, universZ, 1-feldig, RAL9010, für Schrankgröße 950x300mm
188.50 CHF / Stück*
-
KM13APE/N-Klemme, univers Z, 2x13 Klemmstellen, 6x16/7x10 mm²
13.70 CHF / Stück* -
KM22APE/N-Klemme, univers Z, 2x22 Klemmstellen, 10x16/12x10 mm²
30.75 CHF / Stück* -
KM25APE/N-Klemme, univers Z, 2x25 Klemmstellen, 11x16/14x10 mm²
29.35 CHF / Stück*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
15.40 CHF / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
11.60 CHF / Stück* -
FZ821NSchließung, univers, Vierkant8mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
21.10 CHF / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
33.25 CHF / Stück* -
FZ824NSchließung, univers, Schließ-Nr.1242E m.Plombierdeckel und 2 Schlüsseln
27.90 CHF / Stück*
-
KXA04LHDurchgangsklemme-Phase 4mm², 800V-32A, Schraubtechnik
1.45 CHF / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
19.10 CHF / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
3.40 CHF / Stück*
-
UM00H0Blechträger univers, für FLF modules Typ13 Gr.I und II
21.70 CHF / Stück*
Passend zu
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl Reihen6
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module72
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe950 mm
-
Breite300 mm
-
Tiefe165 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
Anschlussmöglichkeiten
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP44
-
SchliessungstypOhne Schloss
-
Glühdrahttest750 °C
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB61S
-

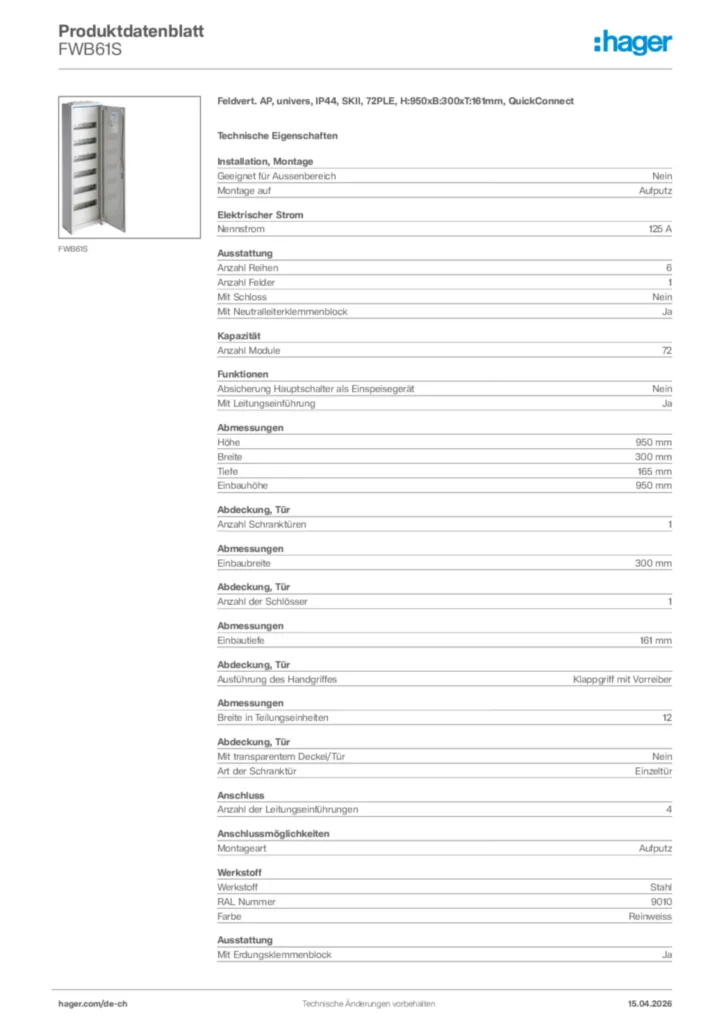

Product datasheet
Hager Produktdatenblatt FWB61S
Feldvert. AP, univers, IP44, SKII, 72PLE, H:950xB:300xT:161mm, QuickConnect
