AP-Verteiler Hager univers, Montageart Aufputz, Anzahl der Reihen 7, Breite in Teilungseinheiten 84, Schutzart IP44, Breite 300 mm, Höhe 1100 mm, Tiefe 160 mm, Werkstoff des Gehäuses Stahl, Farbe reinweiss, RAL-Nummer 9010, DIN-Schiene, Art der Abdeckung Tür, Ausführung Deckel mit Ausschnitt, Art der Schliessung Druckknopf
EAN-Nr.
3250612736898
E-nr.
822 170 214
VPE
1 Stück
Rabattgruppe
F3
AP-Verteiler Hager univers 7-reihig 84TE Tür IP44 300×1100×160mm FWB71S
Preis*
CHF 448.00
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie einen Grosshandel
Wählen Sie Ihren Grosshandel aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Montageplatte für Verteilergehäuse 9 Produkte verfügbar -
Tür/Bedienfeld 1 Produkte verfügbar -
Rangierfeld für Gehäuse 5 Produkte verfügbar -
Trennplatte für Zähler-/Verteilerfelder 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 1 Produkte verfügbar
Optionales Zubehör
-
UM00M0
Kunststoff-Montageplatte für Multimedia-Anwendungen, 175x250mm
CHF 30.45 / Stück* -
UZ31M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 500mm
CHF 77.70 / Stück* -
UZ41M5Montageplatte, univers für Telekom, 1feldig, für Schränke mit Höhe 650mm
CHF 80.20 / Stück* -
UZ51M5Montageplatte, univers, für Telekom, 1feldig, für Schränke mit Höhe 800mm
CHF 87.50 / Stück* -
UZ21M6Montageplatte, univers, 240x247mm, gelocht, mit Montageschrauben
CHF 45.15 / Stück* -
UZ31M6Montageplatte, univers, 390x247mm, gelocht, mit Montageschrauben
CHF 50.30 / Stück* -
UZ41M6Montageplatte, univers, 570x247mm, gelocht, mit Montageschrauben
CHF 56.70 / Stück* -
UZ51M6Montageplatte, univers, 720x247mm, gelocht, mit Montageschrauben
CHF 70.20 / Stück* -
UZ61M6Montageplatte, univers, 870x247mm, gelocht, mit Montageschrauben
CHF 76.80 / Stück*
-
VZ02MM
Multimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
CHF 18.85 / Paar* -
UM00H1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 52.50 / Stück* -
UM00H2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 59.50 / Stück* -
UM00K1Patchpanel mit Abdeckung, für FLF Typ13 Gr.I und II
CHF 55.20 / Stück* -
UM00K2Patchpanel mit Abdeckung, für FLF Typ13 Gr.I
CHF 62.20 / Stück*
-
ZZ10H
Abschottung, univers Z, waagerecht, 1-feldrig breit
CHF 12.55 / Stück* -
UZ70F2Abschottung senkrecht für Feldverteiler Aufputz 1100mm hoch, mit Kabelkanal
CHF 34.45 / Stück*
-
FZ401Verschlußstopfen, univers, Reparaturset
CHF 15.35 / Stück*
-
UN07ATragschienen, universN, 1050mm, für Schränke ab 160mm Tiefe, Set = 2 Stück
CHF 32.20 / Stück* -
UZ01B4Hutschiene, universN, 1feldig, zur Befestigung auf Tragschiene
CHF 6.80 / Stück* -
U842BHutschiene, universZ, 35x248x7, 5mm, Stahl verzinkt
CHF 5.35 / Stück* -
ZZ44SFTragschienenbefestigung, Satz mit 4x Schrauben und Gegenmutter
CHF 8.75 / Set* -
ZZ41FWBAdapter set univers FW, für univers Innenausbausystem
CHF 14.05 / Stück*
-
UN71TNEinbausatz, univers, FW, Media mit Lochblech Montageplatte, 1050x250mm
CHF 226.00 / Stück* -
UM71UKTraggerüst mit Kunststoff-Montageplatte für Multimedia-Anwendungen, 1050x250mm
CHF 160.00 / Stück*
-
US31A1Berührungsschutzabdeckung universN 450x250mm geschlossen
CHF 53.20 / Stück* -
US41A1Berührungsschutzabdeckung universN 600x250mm geschlossen
CHF 93.50 / Stück* -
UM00S2Abdeckung oben/unten für Patch-Panelmodule
CHF 21.85 / Stück*
-
UZ25V2Leitungsklammer, universN, klein, 20 Teile
CHF 29.70 / Stück* -
UZ25V1Leitungsklammer, universN, groß, 20 Teile
CHF 30.55 / Stück* -
UZ00Z2Isolierstück, universN, einfach, für Hutschienen und Aufbaubügel, 2 Stück
CHF 6.55 / Stück* -
FZ803BBefestigungslaschen, univers, für Schrank IP44 / IP54, außen
CHF 26.50 / Set* -
U84TIsolierstück, univ. Z, mit Schrauben, Satz=2St., für iso. Aufbau von Hutschienen
CHF 9.75 / Stück* -
VZ340Befestigungssatz 2x200/2x250mm für Multimedia Montageplatte, elastisch
CHF 10.55 / Stück*
-
FZ794Plantasche, Klarsicht, DIN A4, selbstklebend
CHF 6.95 / Stück* -
FZ818Plantasche, Kunststoff, DIN A4, selbstklebend
CHF 18.45 / Stück* -
FZ710Plantasche, univers, Stahlblech, mit Befestigungsschrauben, für FA/FT/FG
CHF 41.75 / Stück*
-
FZ425Leitungseinführung, univers, für plombierten Bereich, zum Ausschneiden, IP44/54
CHF 14.30 / Stück* -
FZ460NLeitungseinführung, univers, IP44/54, 6 x M16, 2 x M20, 2 x M16/25 1 x M25/40/50
CHF 23.75 / Stück* -
FZ466NLeitungseinführung, univers, IP44/54, mit 15 x M16 und 4 x M20 Vorprägungen
CHF 23.30 / Stück* -
FZ468NLeitungseinführung, univers, IP44/54, ohne Vorprägungen
CHF 23.75 / Stück*
-
FZ791NLackstift, 9ml, Farbe RAL 9010
CHF 20.65 / Stück*
-
FZ597NSchließung, univers, mit 2 Schlüsseln, für Schrank IP44/54, Schließ-Nr. 1242E
CHF 16.65 / Stück* -
FZ598Türschild mit Klappgriff 90SL für Schrank IP43, univers
CHF 12.55 / Stück* -
FZ822NSchließung, univers, Vierkant7mm mit Plombierdeckel, f.Schrank IP44, mit 1 Schlüssel
CHF 35.95 / Stück*
-
S35SAbdeckstreifen, univers Z, 219 mm, für 12 PLE, brechbar
CHF 3.70 / Stück*
-
UM00H0Blechträger univers, für FLF modules Typ13 Gr.I und II
CHF 23.55 / Stück*
Passend zu
Technische Merkmale
Anschluss
-
Anzahl der Leitungseinführungen4
Installation, Montage
-
Geeignet für AussenbereichNein
-
Montage aufAufputz
Elektrischer Strom
-
Nennstrom125 A
Ausstattung
-
Anzahl der Schienen7
-
Anzahl Reihen7
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockJa
-
Mit ErdungsklemmenblockJa
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module84
Funktionen
-
Absicherung Hauptschalter als EinspeisegerätNein
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe1100 mm
-
Breite300 mm
-
Tiefe165 mm
-
Einbauhöhe1100 mm
-
Einbaubreite300 mm
-
Einbautiefe161 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
-
Mit transparentem Deckel/TürNein
-
Art der SchranktürEinzeltür
Anschlussmöglichkeiten
-
MontageartAufputz
Werkstoff
-
WerkstoffStahl
-
RAL Nummer9010
-
FarbeReinweiss
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stossfestigkeit IKIK09
-
Schutzart IPIP44
-
SchliessungstypOhne Schloss
-
Glühdrahttest750 °C
Umweltinformationen
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild FWB71S
-

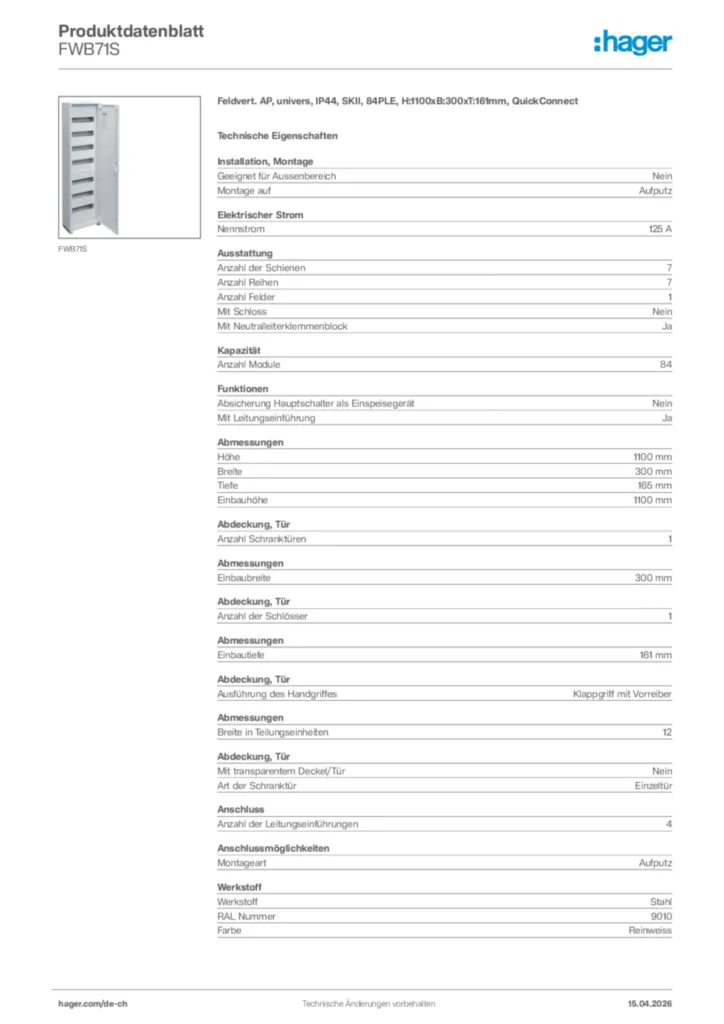

Produktdatenblatt
Hager Produktdatenblatt FWB71S
Feldvert. AP, univers, IP44, SKII, 84PLE, H:1100xB:300xT:161mm, QuickConnect
PDF -
Bedienungsanleitung
Montageanleitung für FPxx, FWxx, FZxx, ZBxx, ZHxx, ZKxx, ZLxx, ZPxx, ZQxx, ZSxx, ZWxx - Schränke, Feldverteiler, Zählerverteiler (Stand: 03.2015)
Zählerschrankgehäuse
PDF3,08 MB
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Montageanleitung
Montageanleitung International 2026-03-25
PDF1,88 MB
Montageanleitung für FWxx, FZxx, KNxx, UZxx, VAxx, VExx, VHxx, VUxx, VZxx, ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZSxx, ZUxx, ZZxx - Feldverteiler, Träger, Quick-Connectklemmen, Schränke, Einbausätze, Verteilerfelder, Umrüstpakete (Stand: 09.2009)
QuickConnect PE/N-Klemme
PDF608,90 kB -
BIM Revit Objekte
BIM Revit Objekte de-CH 2026-02-12
RFA1,46 MB
BIM Revit Objekte de-CH 2026-02-12
RFA1,50 MB
BIM Revit Objekte en-GB 2026-02-12
RFA1,50 MB
BIM Revit Objekte en-GB 2026-02-12
RFA1,47 MB
BIM Revit Objekte fr-CH 2026-02-12
RFA1,48 MB
BIM Revit Objekte fr-CH 2026-02-12
RFA1,51 MB
BIM Revit Objekte it-CH 2026-02-12
RFA1,49 MB
BIM Revit Objekte it-CH 2026-02-12
RFA1,52 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,48 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,46 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,47 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,45 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,47 MB
Range : Univers. Flush mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,45 MB
Range : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,46 MB
Range : Univers. Recessed mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,44 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,46 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte en-GB 2020-01-01
RFA1,45 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,49 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. French - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte fr-FR 2020-01-01
RFA1,47 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,48 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,46 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,48 MB
Range : Univers. Surface mounted switchboard IP44 with DIN rail system. Italian - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte it-IT 2024-01-18
RFA1,46 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,45 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,44 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,49 MB
Range Univers enclosures for CH (Lang. : en) IP44 with installation System surface mounted no hosted-V2021
BIM Revit Objekte en-GB 2020-01-01
RFA1,48 MB -
Handbuch
Handbook de-DE 2023-03-30
Handbuch de-DE 2023-03-30
PDF23,41 MB
Handbook en-GB 2023-03-30
Handbuch en-GB 2016-02-10
PDF23,14 MB
Handbuch en-GB 2026-05-13
PDF34,45 MB -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2022-03-09
PDF1,44 MB
Declaration
Konformitätserklärung International 2022-08-29
PDF143,25 kB
Mehr Downloads
