Nosič modulů pro 4 přístroje 45x45 mm pro přístrojová víka Q16, Q12, R12 nebo uprostřed přístrojového víka R10. Pro instalaci 4 přístrojů 45 x 45 mm nebo 3 přístroje 48 x 48 mm s montážním rámem GTMBV. Součástí dodávky jsou 4 spony pro odlehčení tahu kabelu a 1 plastová přepážka.
EAN
4012002247198
Balení
1 ks
Nosič modulů pro 4 přístroje 45x45 mm pro přístrojová víka Q16, Q12, R12 GTVR400
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
Zobrazit vše (43)
Volitelné příslušenství
-
Vložka/kryt pro komunikační technologie 8 dostupné produkty -
Malý rozvaděč 3 dostupné produkty -
Kolébkový spínač 3 dostupné produkty -
Přepěťová ochrana pro koncová zařízení 2 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 39 dostupné produkty
Dokončete svůj systém
Kompatibilní s
-
EKR120LE25 -
VANR12013supply-unit R12 wet c. t. outl alu 3mm
-
RLV1230Snižovací kryt pro Q12/R12 postupně až 30 mm
-
EKQ120BL25 -
EKQ120BL15 -
EKQ120LE15 -
EKQ120LE25 -
EKQ160LE15 -
EKQ120TM15 -
EKQ160LE25 -
VANR12019005supply-unit R12 wet c. t. outl alu gr db
-
EKQ120TM25 -
EKQ160BL15 -
MKQ120LE25 -
MKR120LE25 -
EKQ160BL25 -
EKR120BL15 -
EKR120BL25 -
MKR120BL25 -
EKR120TM25
Technické vlastnosti
Rozměry
-
Hloubka53 mm
-
Šířka75 mm
-
Délka225 mm
Vybavení
-
Počet vestavěných zařízení4
Instalace, montáž
-
Druh montáže instalačního přístrojeZásuvná montáž
Připojení
-
Počet vstupů potrubí4
-
Počet odlehčení tahu4
Materiál
-
MateriálBezhalogenový PC-ABS
-
BarvaSytě černá
-
Kód RAL9005
Přenos
-
Kompatibilní s formátem vestavných zásuvek47 x 45 mm
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

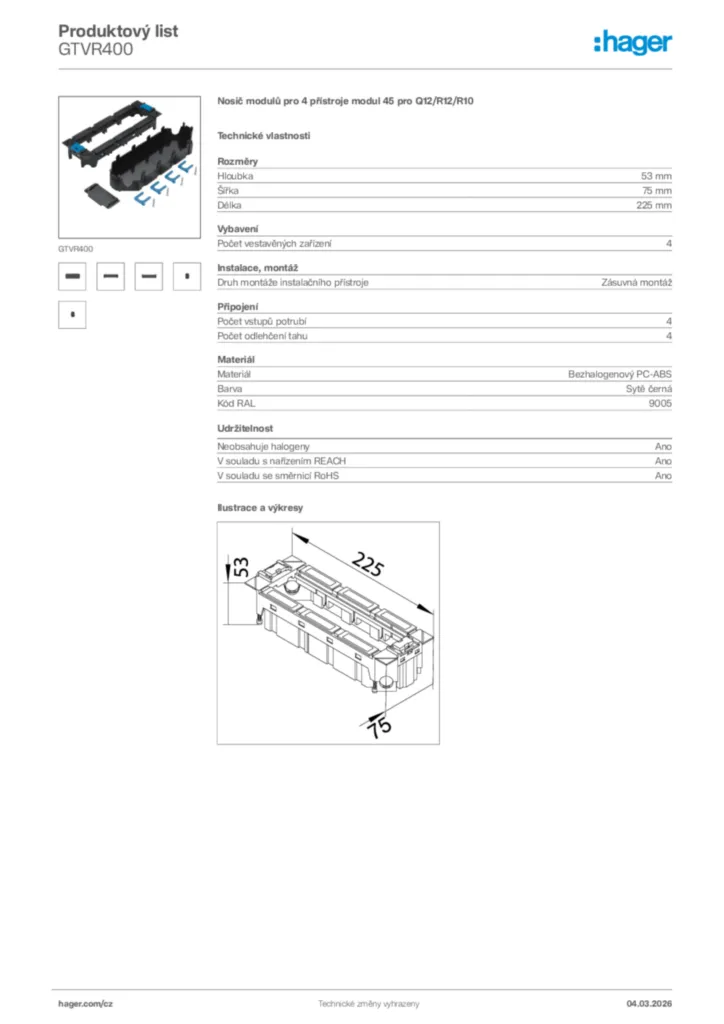

Datový list produktu
Hager Product data sheet GTVR400
Nosič modulů pro 4 přístroje modul 45 pro Q12/R12/R10
PDF -
Instruction manual
Instruction manual en-GB, de-DE, sv-SE, es-ES, pl-PL, it-IT, pt-PT, fr-FR, nl-NL 2026-04-30
PDF5,46 MB
Návod k použití International 2016-05-10
PDF2,20 MB -
Soubory DXF
DXF files International 2024-07-16
DXF27,33 kB -
STEP files
STEP files International 2026-04-15
STP409,53 kB -
Product Drawing
Product Drawing International 2024-02-27
PDF28,90 kB -
Handbook
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Declaration of conformity
EC declaration of conformity VQ_VR_VE
Declaration of conformity International 2017-11-20
PDF120,65 kB
EU-Declaration EKQ_EKR_EKSQ_EKSR T030A DE_EN 26072019
Declaration of conformity International 2019-08-23
PDF42,78 kB
EU-Declaration VANR T034A DE_EN 26072019
Declaration of conformity International 2019-08-23
PDF47,96 kB
EU-Declaration VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Declaration of conformity International 2019-08-23
PDF48,47 kB
Více dokumentace
