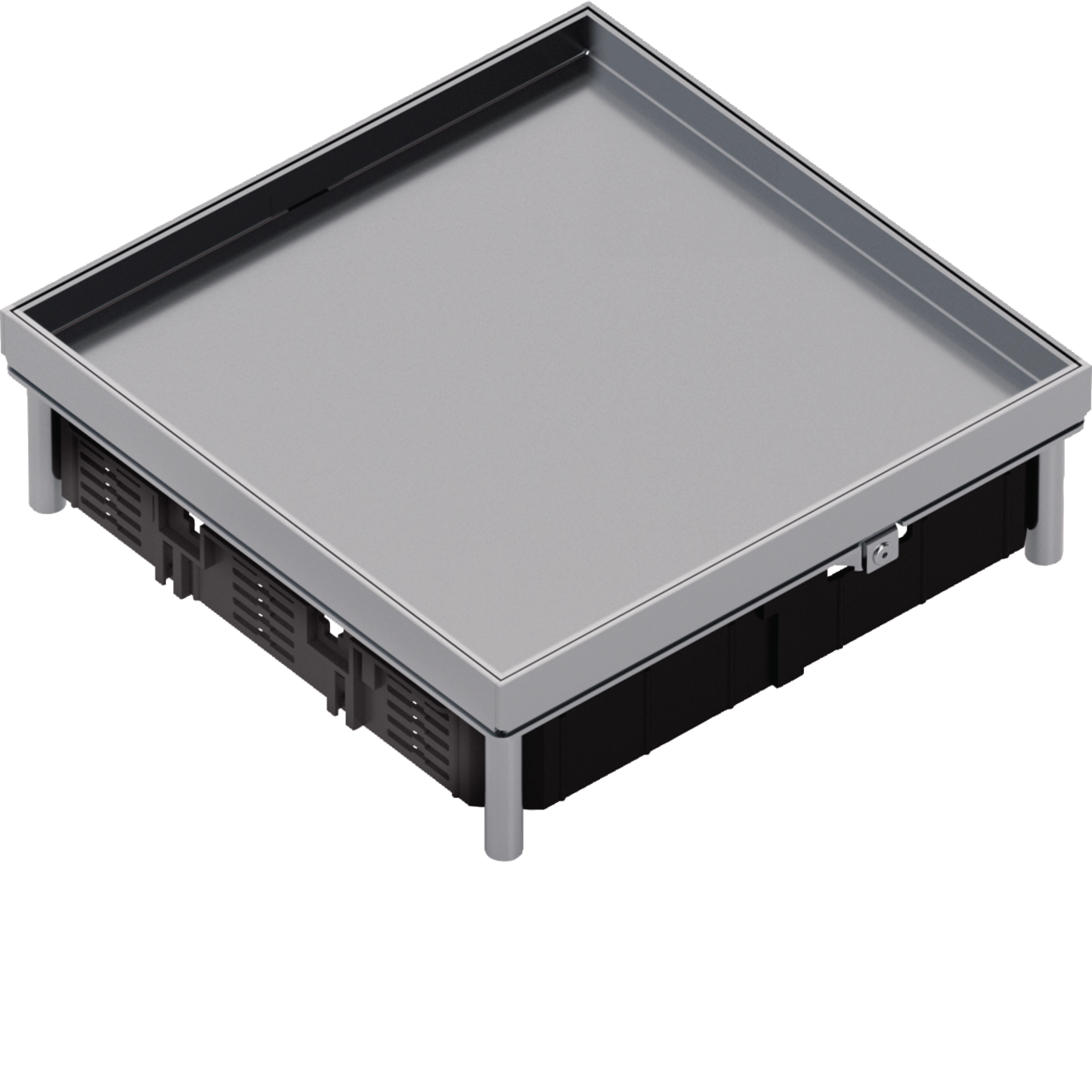

EKQ120BL15
EAN
4012740028899
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Podkladová instalace servisní krabice 1 dostupné produkty -
Forma fiktivní podkladové instalace 1 dostupné produkty -
Montážní kryt pro podkladovou výsuvnou krabici 2 dostupné produkty
Technické vlastnosti
Architektura
-
S otevíracím kobercemAno
Tvar
-
Tvarčtveratý
Rozměry
-
Vestavěná hloubka95 mm
-
Vestavěná délka244 mm
-
Vestavěná šířka244 mm
-
Výška77 mm
-
Rozsah nivelace95 - 282 mm
-
Jmenovitá velikost244 mm
-
Tloušťka prohlubně pro koberec15 mm
Vybavení
-
Část podvozku pro prohlubně zařízeníAno
-
Počet vestavěných zařízení12
-
Počet zásuvkových boxů3
-
Počet výstupů potrubí0
-
Instalační velikost (podkladové instalace)Q12
-
AT_VerticalLoadLargeSurface5 kN
-
AT_VerticalLoadSmallSurface3 kN
-
Neobsahuje halogenyAno
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
Instrukce
-
Údržba podlahMokré
Materiál
-
MateriálNezer
Funkce
-
Vhodné pro podkladový žlabAno
Bezpečnost
-
Mechanická odolnost IKIK10
-
Třída ochrany v nepoužívaném stavuIP54
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Instalační příručka
Instalační příručka International 2022-08-29
PDF4,17 MB -
Technický dodatek (jednotlivý výrobek)
Floor installations systems, Impact noise properties
Technický dodatek (jednotlivý výrobek) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technický dodatek (jednotlivý výrobek) en-GB 2023-06-16
PDF2,59 MB -
Soubory DXF
Soubory DXF International 2025-01-22
DXF512,82 kB -
Soubory STEP
Soubory STEP International 2024-12-11
STP284,31 kB -
Product Drawing
Product drawing
Product Drawing International 2022-12-09
PDF104,68 kB -
Příručka
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE_HANDBUCH
BASISWISSEN-BODENINSTALLATIONSSYSTEME__DE__2022-06__HANDBUCH
PDF99,71 MB
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK
PDF21,12 MB -
Prohlášení o shodě
Prohlášení o shodě en-GB, de-DE 2023-07-12
PDF594,89 kB
Více dokumentace
