UDBDQ12
EAN
4012740029537
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Příslušenství / náhradní díly pro systémy podkladových kanálů 1 dostupné produkty
Kompatibilní produkty
-
Kompatibilní s 16 dostupné produkty
Kompatibilní s
-
VQ12129005Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 12 mm, černá
-
VQ12127011Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 12 mm, šedá
-
VQ12059005Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 5 mm, černá
-
VQ12057011Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 5 mm, šedá
-
VEQ1212EVíko podlah. krabice Q12 čtvercové pro 12 přístrojů, pro podlahy, nerezová ocel
-
VDQ12057011Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 5 mm šedá
-
VDQ12059005Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 5 mm černá
-
VDQ12127011Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 12 mm šedá
-
VDQ12129005Víko podlahové krabice Q12 čtvercové pro 12 přístrojů, pro podlahy 12 mm černá
-
EKQ120BL25 -
EKQ120BL15 -
EKQ120LE15 -
EKQ120LE25 -
EKQ120TM15 -
EKQ120TM25 -
MKQ120LE25
Technické vlastnosti
Architektura
-
S ochranným rámem na koberceNe
Rozměry
-
Minimální výška potěru95 mm
-
Vestavěná délka252 mm
-
Vestavěná šířka252 mm
-
Délka252 mm
Vybavení
-
Počet vestavěných zařízení12
Funkce
-
Možnost oddělení krytu od základnyAno
-
Vhodné pro podlahový žlabNe
-
Vhodné pro podlahové žlaby shora uzavřenéNe
-
Vhodné pro zapuštěný podlahový kanálNe
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
-
Vhodné pro mokré čištěníNe
Materiál
-
MateriálOcel
-
PovrchPozinkované
-
BarvaZinek
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

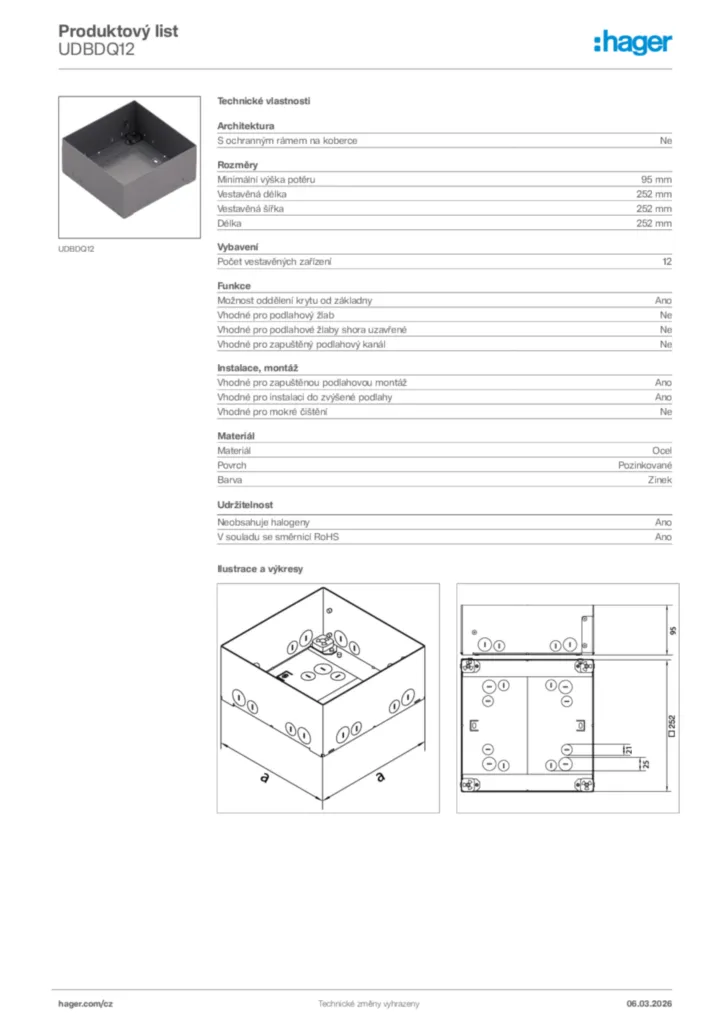

Hager Produktový list UDBDQ12
Produktový list cs-CZ 2025-11-12
PDF -
Installation manual
Instalační příručka International 2022-10-10
PDF22,73 MB -
Technický dodatek (jednotlivý výrobek)
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Soubory DXF
Soubory DXF International 2025-01-23
DXF450,65 kB -
Soubory STEP
Soubory STEP International 2025-01-22
STP1,10 MB -
Product Drawing
Product drawing
Product Drawing International 2022-12-09
PDF129,47 kB -
Příručka
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB -
Declaration of conformity
Prohlášení o shodě en-GB, de-DE 2023-07-12
PDF594,89 kB
Více dokumentace
Objevte více z této produktové řady
-
5
-
1
GTVR400Nosič modulů pro 4 přístroje modul 45 pro Q12/R12/R10 -
2
GTVR300Nosič modulů pro 3 přístroje modul 45 pro Q06/R06/E09 -
3
TUSS000Klíč pro kruhové záslepky -
4
TULAA105Hliníkový kabelový vývod bez záslepky, průměr 100 mm -
5
EKSQ405TMVýškově stav. podlah. krabice čtvercová 405mm pro průchod trubek 28/44mm, 20kN
