Přístrojové nerezové víko s výklopným vývodem určené pro suché místnosti se suchou údržbou. Určeno pro zapuštění do podlahy s instalací dlažby, kamenné krytiny nebo podlahové krytiny s velkou tloušťkou na jeho povrchu. Instalační otvor 244 x 244 mm pro 3 nosiče modulů GTVR400 nebo GTVD300 pro až 12 přístrojů 45 x 45 mm.

EAN

4012740028912

Balení

1 ks

Podlahová víka a boxy

Přístrojové nerezové víko s výklopným výv. Q12 pro podlah. krytinu výšky 15 mm EKQ120LE15

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

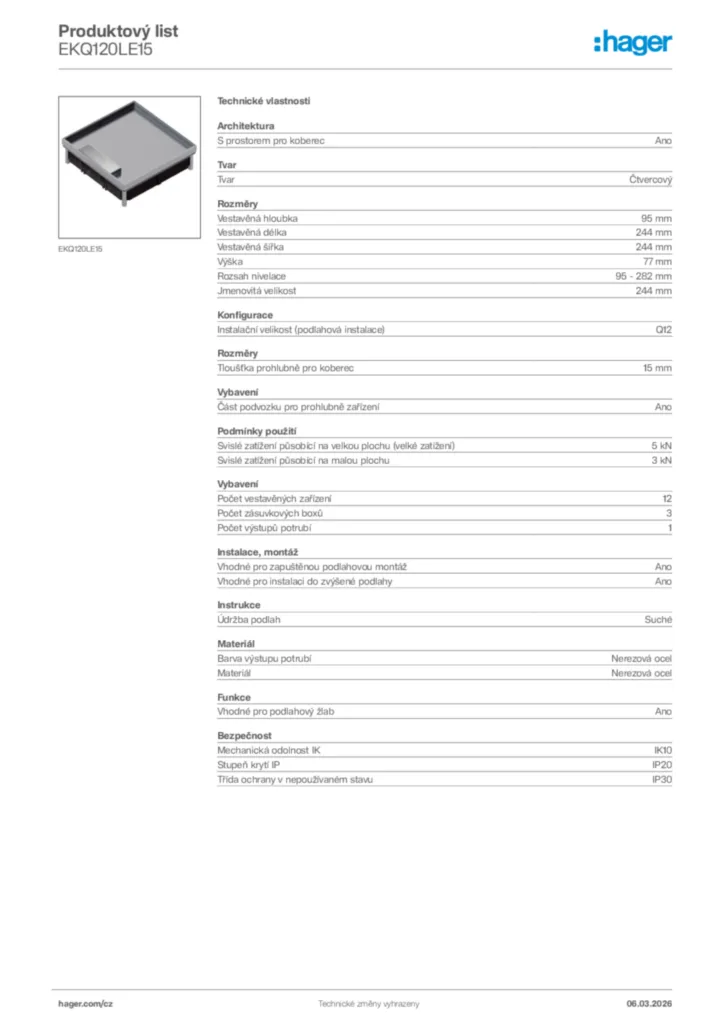

Stáhnout technický list

Dokončete svůj systém

GTVR400

Nosič modulů pro 4 přístroje modul 45 pro Q12/R12/R10

GBVC400

Držák CEE zásuvek

GTVD300

Nosič modulů pro 3 datové zásuvky

Kryt univerzální podlahové krabice do potěru 2 dostupné produkty
Vymezovací šablona 1 dostupné produkty
Podkladová instalace servisní krabice 1 dostupné produkty

Technické vlastnosti

S prostorem pro koberec

Ano

Tvar

Čtvercový

Vestavěná hloubka

95 mm
Vestavěná délka

244 mm
Vestavěná šířka

244 mm
Výška

77 mm
Rozsah nivelace

95 - 282 mm
Jmenovitá velikost

244 mm
Tloušťka prohlubně pro koberec

15 mm

Instalační velikost (podlahová instalace)

Q12

Část podvozku pro prohlubně zařízení

Ano
Počet vestavěných zařízení

12
Počet zásuvkových boxů

3
Počet výstupů potrubí

1

Svislé zatížení působící na velkou plochu (velké zatížení)

5 kN
Svislé zatížení působící na malou plochu

3 kN

Vhodné pro zapuštěnou podlahovou montáž

Ano
Vhodné pro instalaci do zvýšené podlahy

Ano

Údržba podlah

Suché

Barva výstupu potrubí

Nerezová ocel
Materiál

Nerezová ocel

Vhodné pro podlahový žlab

Ano

Mechanická odolnost IK

IK10
Stupeň krytí IP

IP20
Třída ochrany v nepoužívaném stavu

IP30
