EKQ120BL25
EAN
4012740028905
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Nezbytné příslušenství
Volitelné příslušenství
-
Kryt univerzální podlahové krabice do potěru 2 dostupné produkty -
Vymezovací šablona 1 dostupné produkty -
Podkladová instalace servisní krabice 1 dostupné produkty
Technické vlastnosti
Architektura
-
S prostorem pro koberecAno
Tvar
-
TvarČtvercový
Rozměry
-
Vestavěná hloubka105 mm
-
Vestavěná délka244 mm
-
Vestavěná šířka244 mm
-
Výška87 mm
-
Rozsah nivelace105 - 292 mm
-
Jmenovitá velikost244 mm
-
Tloušťka prohlubně pro koberec25 mm
Konfigurace
-
Instalační velikost (podlahová instalace)Q12
Vybavení
-
Část podvozku pro prohlubně zařízeníAno
-
Počet vestavěných zařízení12
-
Počet zásuvkových boxů3
-
Počet výstupů potrubí0
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)5 kN
-
Svislé zatížení působící na malou plochu3 kN
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
Instrukce
-
Údržba podlahMokré
Materiál
-
MateriálNerezová ocel
Funkce
-
Vhodné pro podlahový žlabAno
Bezpečnost
-
Mechanická odolnost IKIK10
-
Třída ochrany v nepoužívaném stavuIP54
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

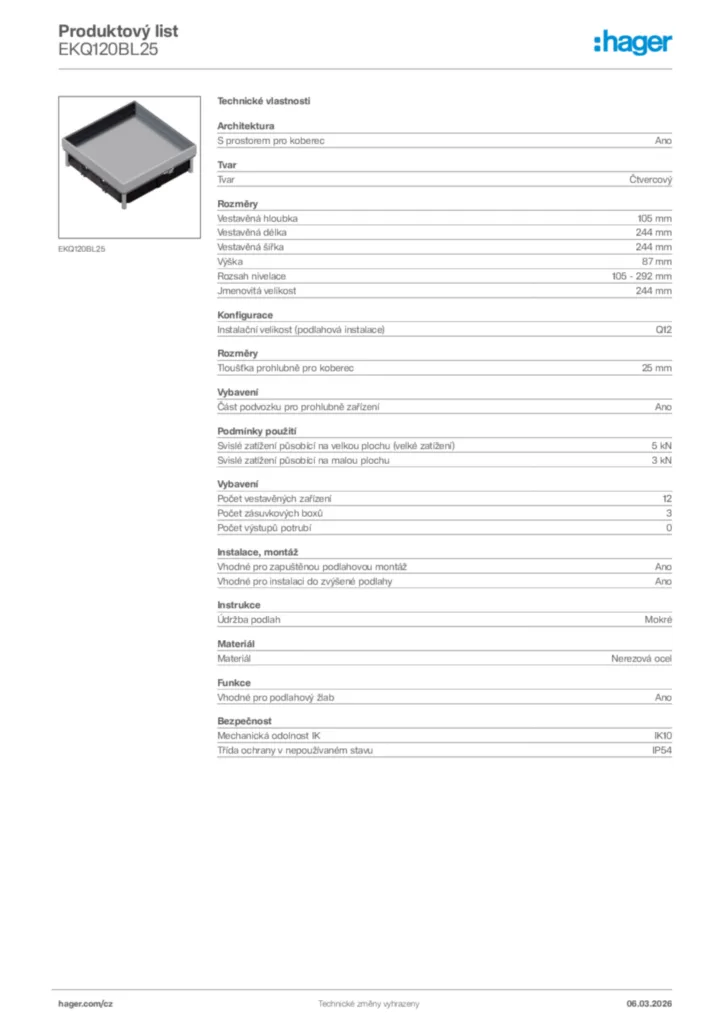

Product datasheet
Hager Produktový list EKQ120BL25
Produktový list cs-CZ 2025-11-12
PDF -
Installation manual
Instalační příručka International 2022-08-29
PDF4,17 MB -
Technický dodatek (jednotlivý výrobek)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
Soubory DXF
Soubory DXF International 2025-01-22
DXF511,87 kB -
Soubory STEP
Soubory STEP International 2024-12-11
STP284,39 kB -

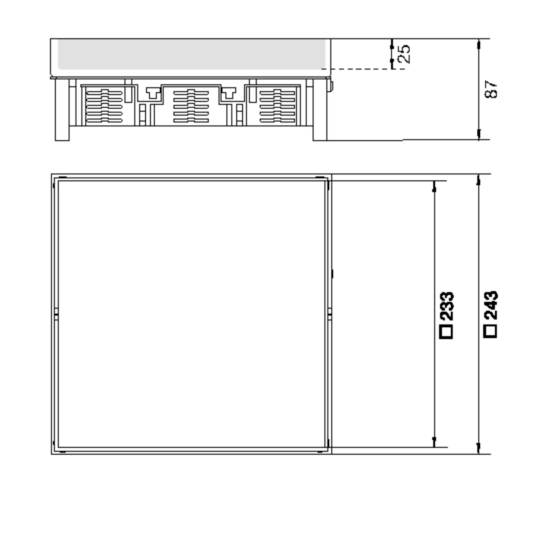

Product Drawing
