EKSQ120TM15
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Technické vlastnosti
Architektura
-
S prostorem pro koberecAno
Tvar
-
TvarČtvercový
Rozměry
-
Vestavěná hloubka110 mm
-
Vestavěná délka244 mm
-
Vestavěná šířka244 mm
-
Výška87 mm
-
Rozsah nivelace110 - 206 mm
-
Jmenovitá velikost244 mm
-
Tloušťka prohlubně pro koberec15 mm
Podmínky použití
-
Svislé zatížení působící na velkou plochu (velké zatížení)20 kN
-
Svislé zatížení působící na malou plochu3 kN
Vybavení
-
Počet vestavěných zařízení12
-
Počet výstupů potrubí1
-
Typ výstupu potrubíTrubkový vývod
Instrukce
-
Údržba podlahMokré
Instalace, montáž
-
Vhodné pro zapuštěnou podlahovou montážAno
-
Vhodné pro instalaci do zvýšené podlahyAno
-
Vhodné pro podlahový žlabAno
Bezpečnost
-
Mechanická odolnost IKIK10
-
Stupeň krytí IPIP20
-
Třída ochrany v nepoužívaném stavuIP54
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Datový list produktu

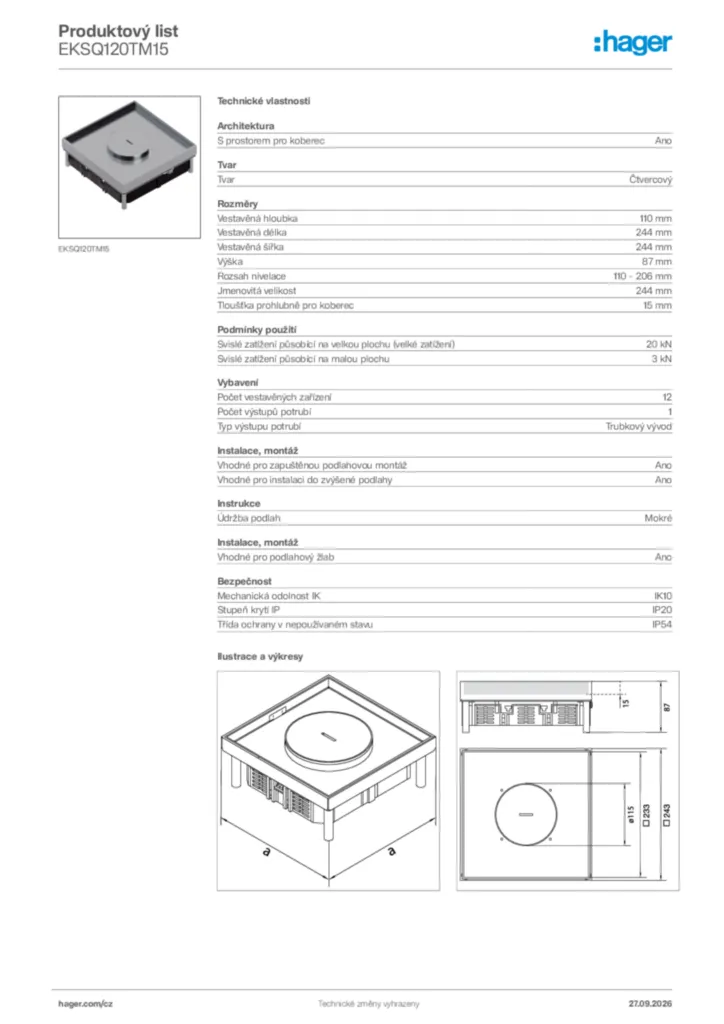

Hager Generováno - Datový list produktu EKSQ120TM15
Generováno - Datový list produktu cs-CZ 2026-09-21
PDF -
Instalační návod
Instalační návod International 2022-08-29
PDF4,17 MB -
Technická příloha (jeden produkt)
Floor installation systems - Impact noise properties
Floor installation systems - Impact noise properties (EN, 07-2023)
PDF578,05 kB
Floor installation systems - Information for the floor layer
Floor installation systems - Information for the floor layer (EN, 07-2023)
PDF2,59 MB
Floor installation systems - Mechanical stress
Floor installation systems - Mechanical stress (EN, 02-2024)
PDF389,75 kB
Floor installation systems - Protection class
Floor installation systems - Protection class (EN, 02-2024)
PDF868,08 kB -
DXF soubory
DXF soubory International 2025-01-22
DXF365,13 kB -
STEP soubory
STEP soubory International 2026-04-15
STP387,17 kB -
Výkres produktu
Product drawing
Výkres produktu International 2022-12-09
PDF117,23 kB -
Příručka
Floor installation systems - Handbook: Basic knowledge
Floor installation systems - Handbook: Basic knowledge (EN, 04-2024)
PDF99,70 MB
Floor installation systems - Handbook: Installation units
Floor installation systems - Handbook: Installation units (EN, 12-2024)
PDF21,12 MB -
Prohlášení o vlastnostech
Prohlášení o vlastnostech en-GB 2025-07-08
PDF194,68 kB -
Prohlášení o shodě
Prohlášení o shodě en-GB 2026-08-07
PDF323,45 kB
