Rozvaděč zapuštěný série univers FWU s prostorem pro svorky, krytí IP44, třída izolace II, rozměry 1100x800x112 mm, určený pro vnitřní prostředí. Vybaven odnímatelným rámem s plnými plechovými dveřmi, barvy RAL 9010 (bílá). Určen pro běžné modulové přístroje (180 modulů) do 125 A. Prostor pro svorky odpovídá 72 modulům.
EAN
3250610660577
Balení
1 ks
Rozvaděč zapuštěný FWU, IP44, tř. II, místo pro svorky,180+72M,1100x800x112 FWU73N
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Vestavěné pole pro telekomunikace 7 dostupné produkty -
Montážní příslušenství 4 dostupné produkty -
Krycí lišta 2 dostupné produkty -
Příslušenství / náhradní díly pro terminály 2 dostupné produkty -
Montážní deska pro rozvaděč 4 dostupné produkty -
Dveře 7 dostupné produkty
Dokončete svůj systém
-
UN31TN
Multimediální montážní deska pro univers FWx3, 250x450mm
-
UN41TNMultimediální montážní deska pro univers FWx4, 250x600mm
-
UN42TNMultimediální montážní deska pro univers FWx4, 500x600mm
-
UN51TNMultimediální montážní deska pro univers FWx5, 250x750mm
-
UN61TNMultimediální montážní deska pro univers FWx6, 250x900mm
-
UN71TNMultimediální montážní deska pro univers FWx7, 250x1050mm
-
UN72TNMultimediální montážní deska pro univers FWx7, 500x1050mm
-
FZ023NV
Dveře levé perforované pro FWx/FP73x, 1069x248 mm, IP30
-
FZ022NDveře pravé s uzávěrem pro FWx/FP72/73/74/75x, 1069x519 mm, IP44
-
FZ022NMDveře pravé s uzávěrem plast., perfor. pro FWx/FP72/73/74/75x, 1069x519mm, IP30
-
FZ149NDveře levé průhledné pro FWx/FP73x, 1069x248 mm, IP44
-
FZ022FDveře pravé s uzávěrem pro FWU72/73x, 1 069x519 mm, IP30
-
FZ023FDveře levé pro FWU73x, 1069x248 mm, IP30
-
FZ022FTDveře pravé s uzávěrem, průhledné pro FWU72/73..
-
US13A1Ochrana proti dotyku univers N 150x750mm, plný kryt
-
US11A1Ochrana proti dotyku univers N 150x250mm, plný kryt
-
US22A1Ochrana proti dotyku univers N 300x500mm, plný kryt
-
US11A2Kryt univers N 150x250mm, s výřezy pro mod. přístroje 1x12 mod.
-
US31A3Kryt univers N 450x250mm, s výřezy pro mod. přístroje 3x12 mod., rozteč 125mm
-
US41A5Kryt univers N 600x250mm, s výřezy pro mod. přístroje 4x12 mod., rozteč 125mm
-
US51A5Kryt univers N 750x250mm, s výřezy pro mod. přístroje 5x12 mod., rozteč 125mm
-
US61A5Kryt univers N 900x250mm, s výřezy pro mod. přístroje 6x12 mod., rozteč 125mm
-
US41A1Ochrana proti dotyku univers N 600x250mm, plný kryt
-
US21A3Kryt univers N 300x250mm, s výřezy pro mod. přístroje 2x12 mod., rozteč 125mm
Technické vlastnosti
Připojení
-
Počet vstupů potrubí6
Instalace, montáž
-
Vhodné pro venkovní použitíNe
-
MontážZapuštěná montáž, Dutá příčka
Elektrický proud
-
Jmenovitý proud125 A
Vybavení
-
Počet lišt21
-
Počet řad v rozvaděči21
-
Počet polí v šířce3
-
ZámekNe
-
Má neutrální svorkovniciNe
-
Má uzemňovací svorkovniciNe
-
Montážní deskaNe
Kapacita
-
Počet modulů180
Rozměry
-
Výška1 153 mm
-
Šířka853 mm
-
Hloubka125 mm
-
Vestavěná výška1 102 mm
-
Vestavěná šířka810 mm
-
Vestavěná hloubka112 mm
-
Počet jednotek šířky36
Kryt, dveře
-
Počet dveří rozvaděče2
-
Typ rukojetiZápadka
-
Dveře/kryt průhlednéNe
-
Typ dveří rozvaděčeDvoukřídlé dveře, asymetrické
Materiál
-
MateriálOcel
-
Kód RAL9010
-
BarvaBílá
Bezpečnost
-
Třída izolaceTřída izolaceII
-
Mechanická odolnost IKIK09
-
Stupeň krytí IPIP30
-
Typ uzamčeníBez zámku
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-

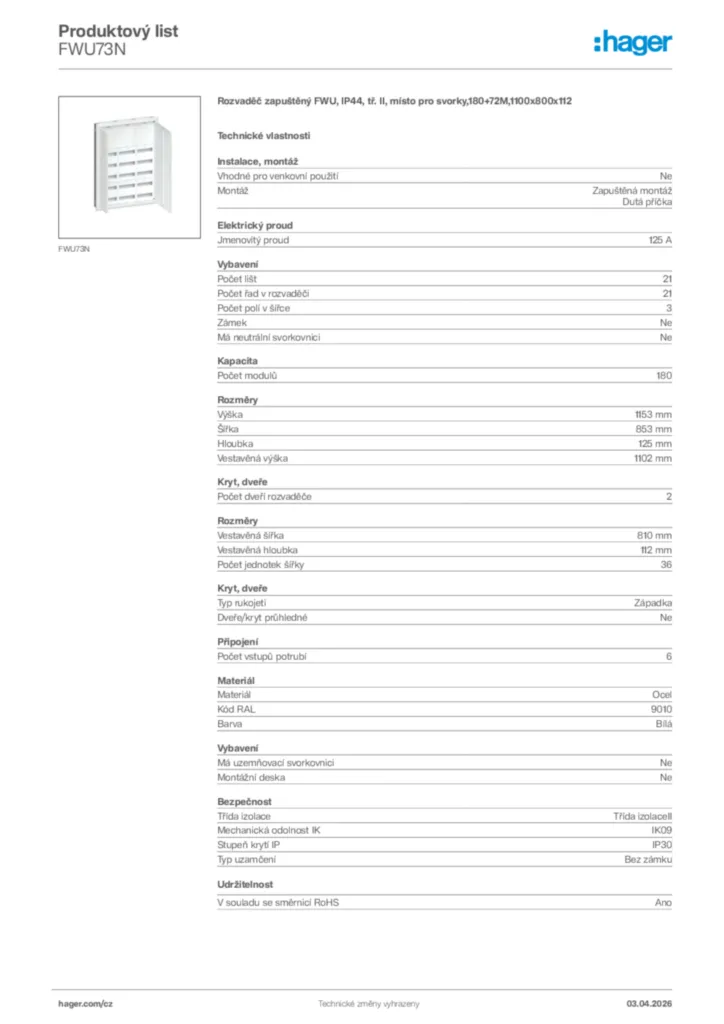

Datový list produktu
Hager Generováno - Datový list produktu FWU73N
Rozvaděč zapuštěný FWU, IP44, tř. II, místo pro svorky,180+72M,1100x800x112
PDF -
Instalační návod
Instalační návod International 2021-12-08
PDF11,44 MB -
Příručka
Handbook en-GB 2023-04-11
Příručka en-GB 2023-04-11
PDF5,83 MB -
Prohlášení o shodě
Declaration
Prohlášení o shodě International 2023-05-12
PDF332,34 kB
Declaration
Prohlášení o shodě International 2022-08-29
PDF143,25 kB
Declaration
Prohlášení o shodě International 2021-01-08
PDF289,50 kB
Declaration
Prohlášení o shodě International 2022-03-09
PDF1,44 MB
