Skříňový rozvaděč univers, IP41, tř.ochr.I, 1850x550x275 FS22E
EAN
3250610700327
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Držák dokumentů 5 dostupné produkty -
Kabelová průchodka 5 dostupné produkty -
Montážní příslušenství 5 dostupné produkty -
Příslušenství / náhradní díly pro uzemnění a ochranu před bleskem 2 dostupné produkty -
Uzamykací systém 8 dostupné produkty -
Kabelová přiruba pro rozvaděč 8 dostupné produkty
Dokončete svůj systém
-
FZ537
Výklopná klika pro skříně FR pro půlcilindrický zámek
-
FZ520Zámek půlcylindrický pro skříně FR, typ klíče 455
-
FZ519
Zámek půlcylindrický pro skříně FR, typ klíče 405
-
FZ506
Zámek půlcylindrický pro skříně FR, typ klíče 1242E
-
FZ530Uzávěr s T rukojetí pro skříně FG
-
FZ531Uzávěr s T rukojetí pro skříně FG s uzamykáním, klíč číslo 1333
-
FZ532Uzávěr s rukojetí pro skříně FG
-
FZ533Uzávěr s rukojetí pro skříně FG s uzamykáním, klíč číslo 1333
-
FZ422
Kabelová příruba IP55, oceloplechová
-
FZ406MPlastová příruba předlis 15xM20 nebo 13xM20 a 2xM25, IP55
-
FZ404Kabelové příruba plná plastová IP55
-
FZ402Kabelová příruba vrchní/spodní, 45 průchodek, IP55
-
FZ407MPlastová příruba předlis 8xM20 nebo 6xM25 a 2xM32, IP55
-
FZ408MPlastová příruba předlis 2xM25/32 a 1xM50/63, IP55
-
FZ415EKabelová příruba univers pro 2 kabely 23-55 mm, tř.iz. I, oceloplechová, IP54
-
FZ421AZajišťovací adaptér kabelového vstupu, 2ks
-
FZ410MKabelová průchodka M25 pro průměr kabelu 9 - 17 mm
-
FZ412MKabelová průchodka M40 pro průměr kabelu 14 - 29 mm
-
FZ413MVývodka pro kabel průměru 23-55mm pro přírubu FZ408M, FZ415E a FZ415S, IP54
-
FZ415NKabelová příruba univers pro 2 kabely 30-70 mm, tř.iz. I, oceloplechová, IP54
-
FZ413NVývodka pro kabel průměru 30-70mm pro přírubu FZ408M a 415N, IP54
Technické vlastnosti
Rozměry
-
Výška1 850 mm
-
Šířka550 mm
-
Hloubka275 mm
-
Tloušťka bočnice1,50 mm
Bezpečnost
-
Stupeň krytí IPIP41
-
Třída izolaceTřída izolaceI
-
Typ uzamčeníUzávěr dopplebart, Bez zámku
-
Mechanická odolnost IKIK07
Vybavení
-
Počet polí v šířce2
-
Počet otvorů v desce příruby4
-
Počet řad v rozvaděči12
Instalace, montáž
-
MontážMontáž na podlahu, Montáž na stěnu
-
Vhodné pro venkovní použitíNe
Materiál
-
BarvaSvětle šedá
-
Kód RAL7035
-
PovrchPráškové lakování
-
MateriálOcel
-
Povrchová úpravaMatná
Kryt, dveře
-
Počet dveří rozvaděče1
-
Počet zámků1
-
Dveře/kryt průhlednéNe
Elektrický proud
-
Jmenovitý proud630 A
Napětí
-
Jmenovité napětí690 - 690 V
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

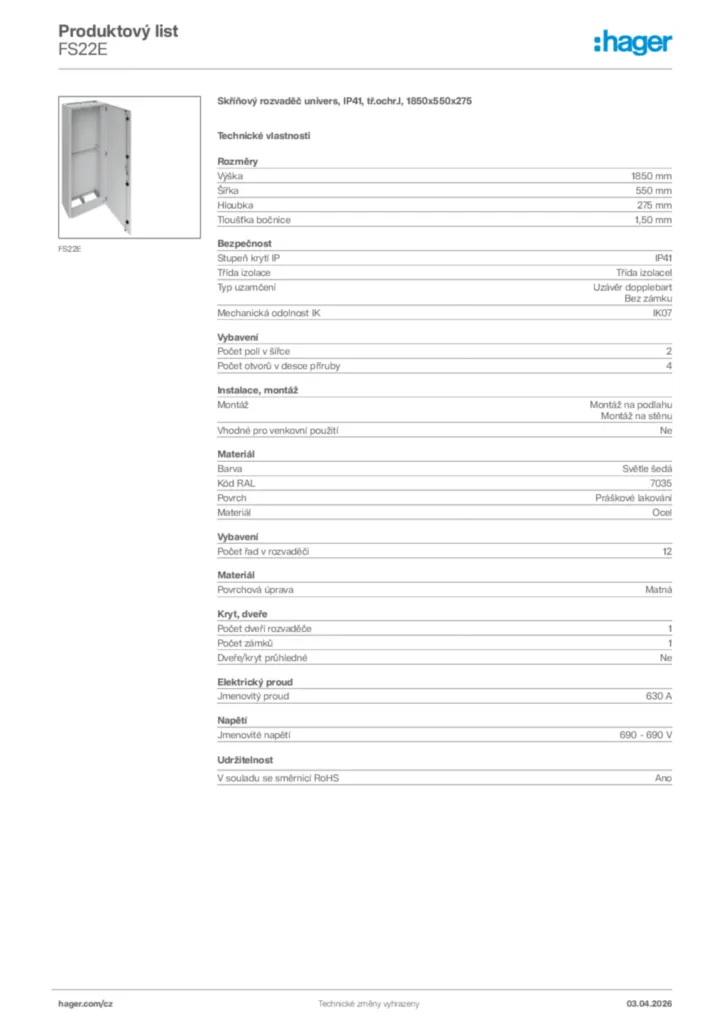

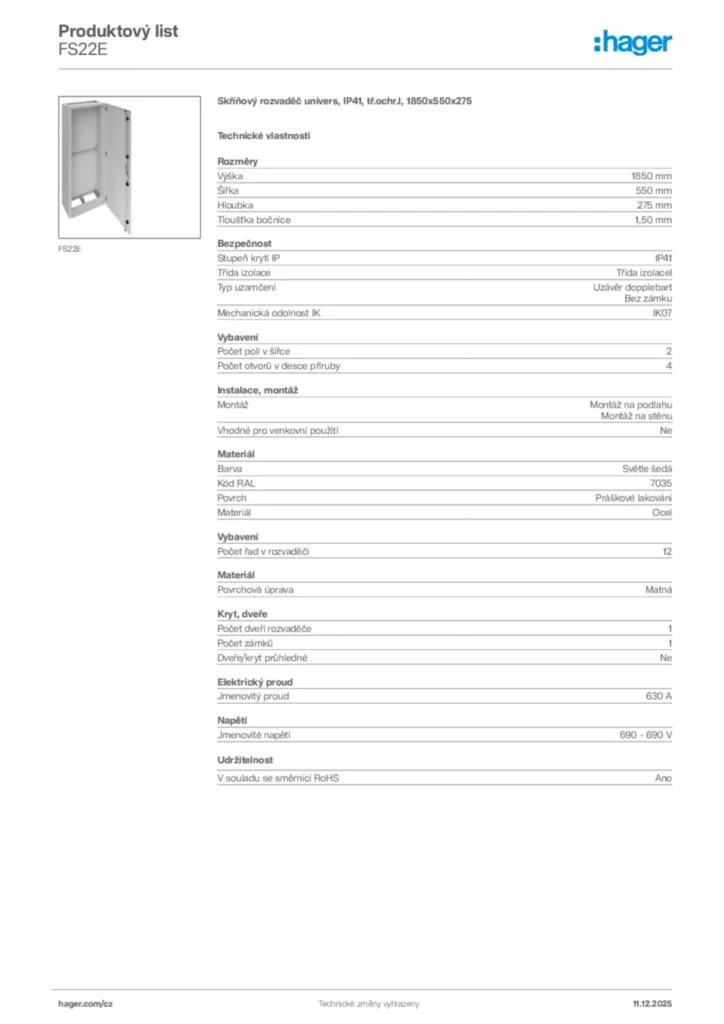

Hager Produktový list FS22E
Skříňový rozvaděč univers, IP41, tř.ochr.I, 1850x550x275
PDF -
Installation manual
Instalační příručka International 2020-01-01
PDF4,73 MB -
Příručka
technical manual distribution enclosure FS* IP41
Příručka International 2018-08-14
PDF2,76 MB -
Declaration of conformity
Declaration of conformity en-GB 2025-03-14
PDF684,89 kB
Declaration of conformity en-GB 2025-03-14
PDF717,48 kB
