Proud.chr. s nadpr.ochr. char .C, 4-pól, 25A / 0,03 A, typ A, 10 kA ADX475C

Příslušenství
Technické vlastnosti
Environmentální hodnota
Dokumentace
Více produktů

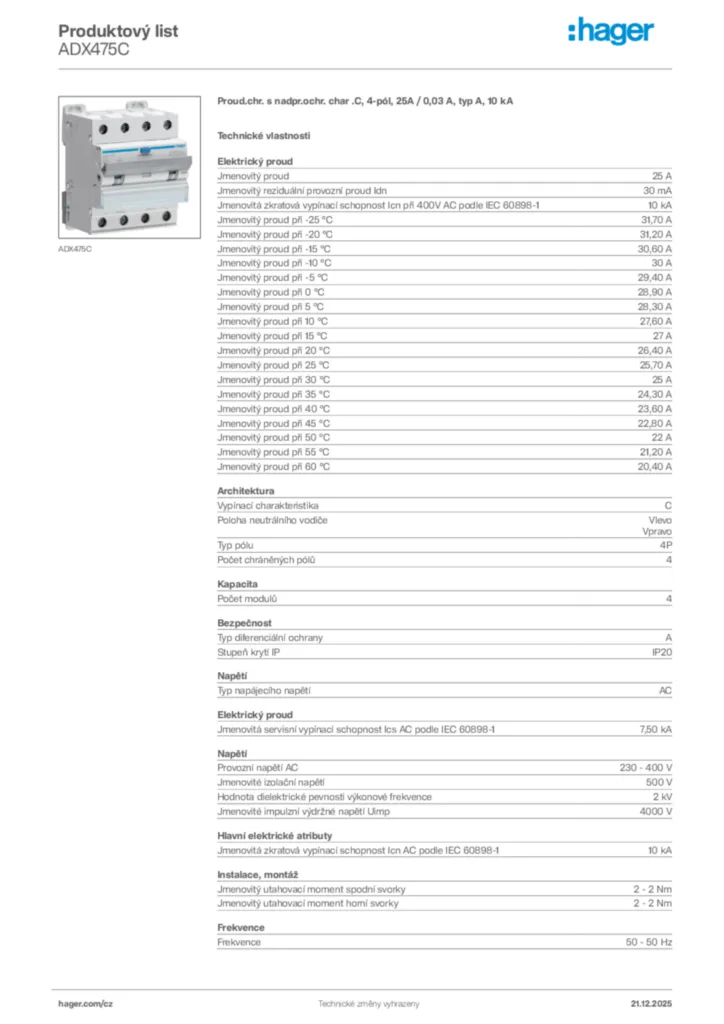

Stáhnout technický list

Dokončete svůj systém

Modulární fázová přípojnice 4 dostupné produkty
Uzamykací blokovací funkce 2 dostupné produkty
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty
Podpěťová cívka 1 dostupné produkty
Vypínací spoušť 2 dostupné produkty
Podpěťová a přepěťová ochrana 1 dostupné produkty

Technické vlastnosti

Typ pólu

4P
Počet chráněných pólů

4
Vypínací charakteristika

C

Typ diferenciální ochrany

A
Stupeň krytí IP

IP20

Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-1

10 kA

Jmenovité izolační napětí

500 V
Jmenovité impulzní výdržné napětí Uimp

4 000 V
Provozní napětí AC

230 - 400 V
Kategorie přepětí podle IEC 60947-1

3
Typ napájecího napětí

AC
Hodnota dielektrické pevnosti výkonové frekvence

2 kV

Jmenovitý proud

25 A
Jmenovitý reziduální provozní proud Idn

30 mA
Jmenovitý proud při -25 °C

31,70 A
Jmenovitý proud při -20 °C

31,20 A
Jmenovitý proud při -15 °C

30,60 A
Jmenovitý proud při -10 °C

30 A
Jmenovitý proud při -5 °C

29,40 A
Jmenovitý proud při 0 °C

28,90 A
Jmenovitý proud při 5 °C

28,30 A
Jmenovitý proud při 10 °C

27,60 A
Jmenovitý proud při 15 °C

27 A
Jmenovitý proud při 20 °C

26,40 A
Jmenovitý proud při 25 °C

25,70 A
Jmenovitý proud při 30 °C

25 A
Jmenovitý proud při 35 °C

24,30 A
Jmenovitý proud při 40 °C

23,60 A
Jmenovitý proud při 45 °C

22,80 A
Jmenovitý proud při 50 °C

22 A
Jmenovitý proud při 55 °C

21,20 A
Jmenovitý proud při 60 °C

20,40 A
Korekční faktor jmenovitého proudu pro 2 zařízení umístěná vedle sebe

0,80
Min./max. prahová hodnota tepelného spouštěče při střídavém proudu

1,13 - 1,45 A
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-1

7,50 kA

Celkový ztrátový výkon při jmenovitém proudu

12,30 W

Frekvence

50 - 50 Hz

Jmenovitý utahovací moment spodní svorky

2 - 2 Nm
Jmenovitý utahovací moment horní svorky

2 - 2 Nm
Typ dolního připojení modulárních zařízení

Biconnect

Max. nadmořská výška

2 000 m
Třída omezení energie I²t

3
Provozní teplota

-25 - 40 °C
Skladovací/přepravní teplota

-55 - 70 °C
Stupeň znečištění podle IEC 60664/IEC 60947-2

2

Elektrická životnost v počtu cyklů

2 000
Mechanická životnost v cyklech

4 000

Průřez vstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Průřez vstupu se šrouby, pro plné vodiče

1 - 25 mm²
Průřez vstupu a výstupu se šrouby, pro flexibilní vodiče

1 - 16 mm²
Připojovací průřez vstupu a výstupu se šrouby, u plného vodiče

1 - 25 mm²

Počet modulů

4

Výška

84 mm
Šířka

71 mm
Hloubka

70 mm

Environmentální hodnota

Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více

V souladu se směrnicí RoHS Ano
