Signální kontakt 1S + 1R, 6 A 240 V AC vhodný pro všechny jističe a proudové chrániče s vypínací schopností 10 kA. Montáž se provádí přímo na přístroj z levé strany. Šířka 0,5 mod. Umožňuje signalizaci stavu jističe, vypnutí jističe vlivem přetížení nebo zkratu či působením pracovní nebo podpěťové spouště. Nereaguje na ruční vypnutí jističe.
EAN
3250614562020
Balení
1 ks
Signální kontakt pro MCB, RCD 10kA, RCBO, 1S+1R, 6A/240V MZ202
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Kompatibilní produkty
-
Kompatibilní s 486 dostupné produkty
Kompatibilní s
-
HMD490Jistič 4-pól. 100 A, char. D, 15 kA
-
HMB490Jistič 4-pól. 100 A, char. B, 15 kA
-
HMB499Jistič 4-pól. 125 A, char. B, 15 kA
-
HMC280Jistič 2-pól. 80 A, char. C, 15 kA
-
HMC290Jistič 2-pól. 100 A, char. C, 15 kA
-
HMC299Jistič 2-pól. 125 A, char. C, 15 kA
-
HMC380Jistič 3-pól. 80 A, char. C, 15 kA
-
HMC390Jistič 3-pól. 100 A, char. C, 15 kA
-
HMC399Jistič 3-pól. 125 A, char. C, 15 kA
-
HMC480Jistič 4-pól. 80 A, char. C, 15 kA
-
HMC490Jistič 4-pól. 100 A, char. C, 15 kA
-
HMC499Jistič 4-pól. 125 A, char. C, 15 kA
-
HMD280Jistič 2-pól. 80 A, char. D, 15 kA
-
HMD290Jistič 2-pól. 100 A, char. D, 15 kA
-
HMD299Jistič 2-pól. 125 A, char. D, 15 kA
-
HMD380Jistič 3-pól. 80 A, char. D, 15 kA
-
HMD390Jistič 3-pól. 100 A, char. D, 15 kA
-
HMD399Jistič 3-pól. 125 A, char. D, 15 kA
-
HMD480Jistič 4-pól. 80 A, char. D, 15 kA
-
HMD499Jistič 4-pól. 125 A, char. D, 15 kA
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud6 A
Konektivita
-
Typ připojeníŠroubová svorka
-
Druh montážeZacvakávací upevnění
Kapacita
-
Počet modulů0,50
Připojení
-
Typ kontaktu1R + 1S
-
Průřez flexibilního vodiče6 mm²
-
Průřez plného vodiče10 mm²
Napětí
-
Jmenovité izolační napětí4 000 V
-
Typ napájecího napětíAC
Podmínky použití
-
Provozní teplota-25 - 60 °C
-
Skladovací/přepravní teplota-40 - 80 °C
Trvanlivost
-
Mechanická životnost v cyklech12 000
-
Elektrická životnost v počtu cyklů6 000
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu0,20 W
Rozměry
-
Šířka9 mm
-
Hloubka68 mm
Vybavení
-
Počet kontaktů INV0
-
Počet kontaktů NC1
Environmentální hodnota
Jsme odhodláni zlepšovat naši environmentální výkonnost snižováním naší ekologické stopy a zároveň působit jako prostředník udržitelnosti pro naše zákazníky. Zjistit více
Certifikace a dokumenty
Ke stažení
-
Product datasheet

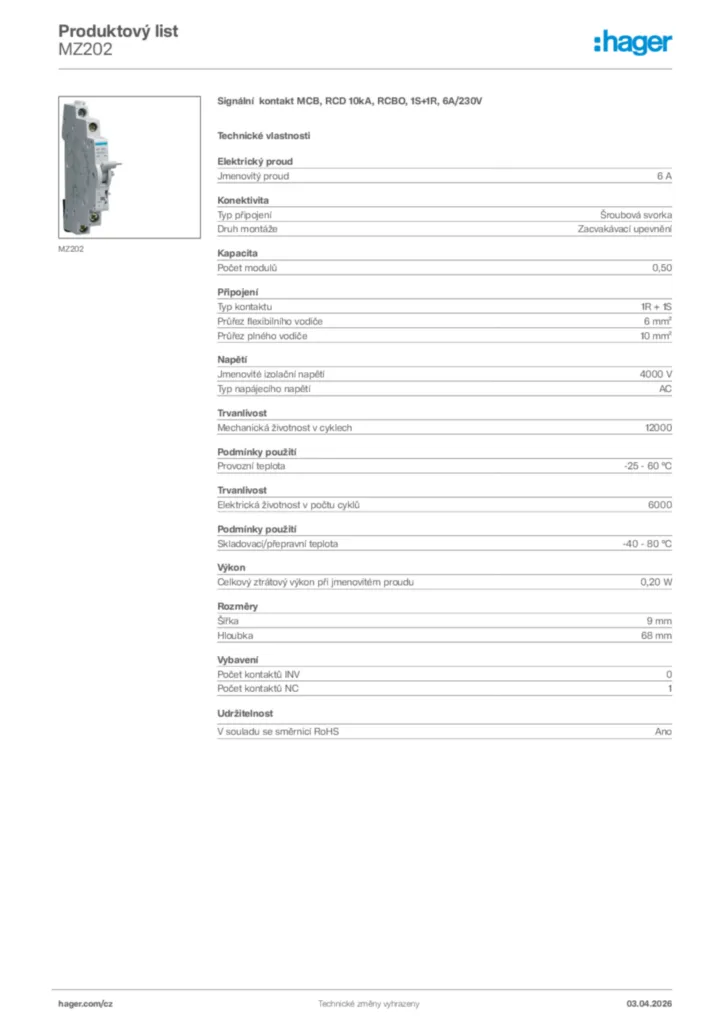

Hager Product data sheet MZ202
