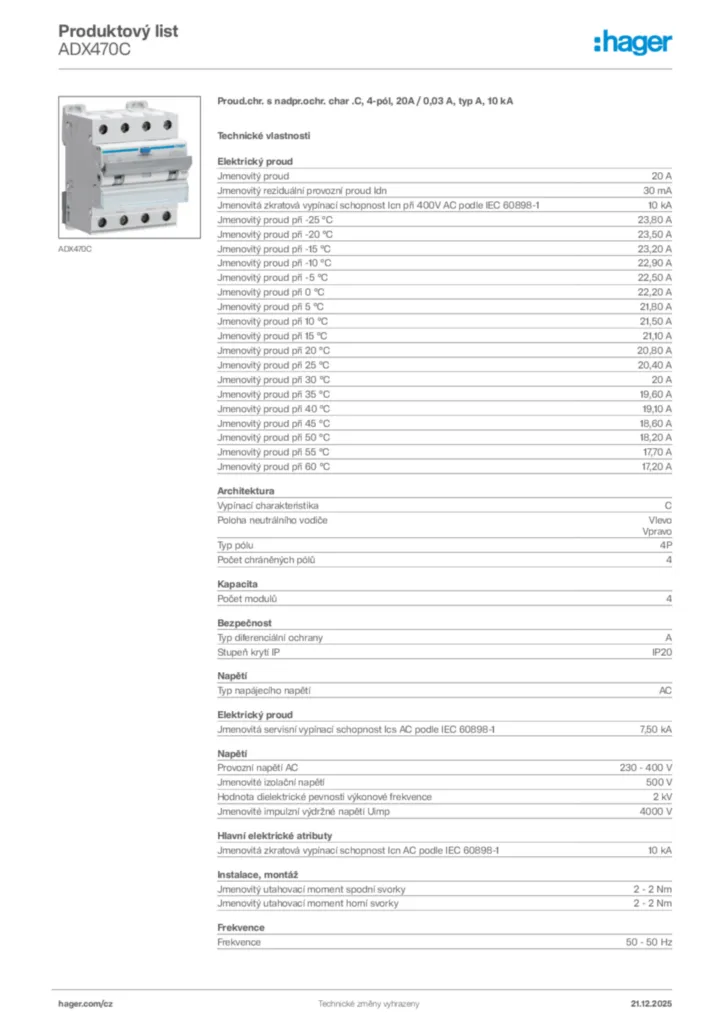

Proud.chr. s nadpr.ochr. char .C, 4-pól, 20A / 0,03 A, typ A, 10 kA ADX470C
EAN
3250611015314
Balení
1 ks
Přihlaste se pro vytvoření seznamu produktů
Pro vytvoření seznamů produktů musíte být přihlášeni do svého účtu myHager
Dokončete svůj systém
Volitelné příslušenství
-
Mechanické příslušenství pro nízkonapěťové komponenty 1 dostupné produkty -
Blok kontaktů pomocných zařízení 2 dostupné produkty -
Vypínací spoušť 2 dostupné produkty -
Podpěťová cívka 2 dostupné produkty -
Podpěťová a přepěťová ochrana 1 dostupné produkty -
Zobrazit více 6 další dostupné produkty
Dokončete svůj systém
-
KDN463AHřebenová přípojnice 4P, 63A, 10mm2/12mod. k propojení 3 ks 4pól. přístrojů
-
KDN463BHřebenová přípojnice 4P, 63A, 10mm2/1m k propojení 14 ks 4pól. přístrojů
-
KDN480AHřebenová přípojnice 4P, 80A, 16mm2/12mod. k propojení 3 ks 4pól. přístrojů
-
KDN480BHřebenová přípojnice 4P, 80A, 16mm2/1m k propojení 14 ks 4pól. přístrojů
Technické vlastnosti
Elektrický proud
-
Jmenovitý proud20 A
-
Jmenovitý reziduální provozní proud Idn30 mA
-
Jmenovitá zkratová vypínací schopnost Icn při 400V AC podle IEC 60898-110 kA
-
Jmenovitý proud při -25 °C23,80 A
-
Jmenovitý proud při -20 °C23,50 A
-
Jmenovitý proud při -15 °C23,20 A
-
Jmenovitý proud při -10 °C22,90 A
-
Jmenovitý proud při -5 °C22,50 A
-
Jmenovitý proud při 0 °C22,20 A
-
Jmenovitý proud při 5 °C21,80 A
-
Jmenovitý proud při 10 °C21,50 A
-
Jmenovitý proud při 15 °C21,10 A
-
Jmenovitý proud při 20 °C20,80 A
-
Jmenovitý proud při 25 °C20,40 A
-
Jmenovitý proud při 30 °C20 A
-
Jmenovitý proud při 35 °C19,60 A
-
Jmenovitý proud při 40 °C19,10 A
-
Jmenovitý proud při 45 °C18,60 A
-
Jmenovitý proud při 50 °C18,20 A
-
Jmenovitý proud při 55 °C17,70 A
-
Jmenovitý proud při 60 °C17,20 A
-
Jmenovitá servisní vypínací schopnost Ics AC podle IEC 60898-17,50 kA
Architektura
-
Vypínací charakteristikaC
-
Poloha neutrálního vodičeVlevo, Vpravo
-
Typ pólu4P
-
Počet zajištěných pólů4
Kapacita
-
Počet modulů4
Bezpečnost
-
Typ diferenciální ochranyA
-
Stupeň krytí IPIP20
Napětí
-
Typ napájecího napětíAC
-
Provozní napětí AC230 - 400 V
-
Jmenovité izolační napětí500 V
-
Hodnota dielektrické pevnosti výkonové frekvence2 kV
-
Jmenovité impulzní výdržné napětí Uimp4 000 V
Hlavní elektrické atributy
-
Jmenovitá zkratová vypínací schopnost Icn AC podle IEC 60898-110 kA
-
Jmenovitý utahovací moment svorky, dolní2 - 2 Nm
-
Jmenovitý utahovací moment horní svorky2 - 2 Nm
Frekvence
-
Frekvence50 - 50 Hz
Připojení
-
Průřez vstupu se šrouby, pro flexibilní vodiče1 - 16 mm²
-
Průřez vstupu se šrouby, pro plné vodiče1 - 25 mm²
Instalace, montáž
-
Jmenovitý utahovací moment2 - 2 Nm
-
Možnost montáže v úhlu 360°Ano
-
Typ horního připojení modulárních zařízeníŠroubová svorka
-
Typ dolního připojení modulárních zařízeníBiconnect
Podmínky použití
-
Třída omezení energie I²t3
-
Stupeň znečištění podle IEC 60664/IEC 60947-22
-
Provozní teplota-25 - 40 °C
Rozměry
-
Výška84 mm
-
Šířka71 mm
-
Hloubka70 mm
Konektivita
-
Typ konektoru/zástrčkyŠroubová svorka
Výkon
-
Celkový ztrátový výkon při jmenovitém proudu11,70 W
