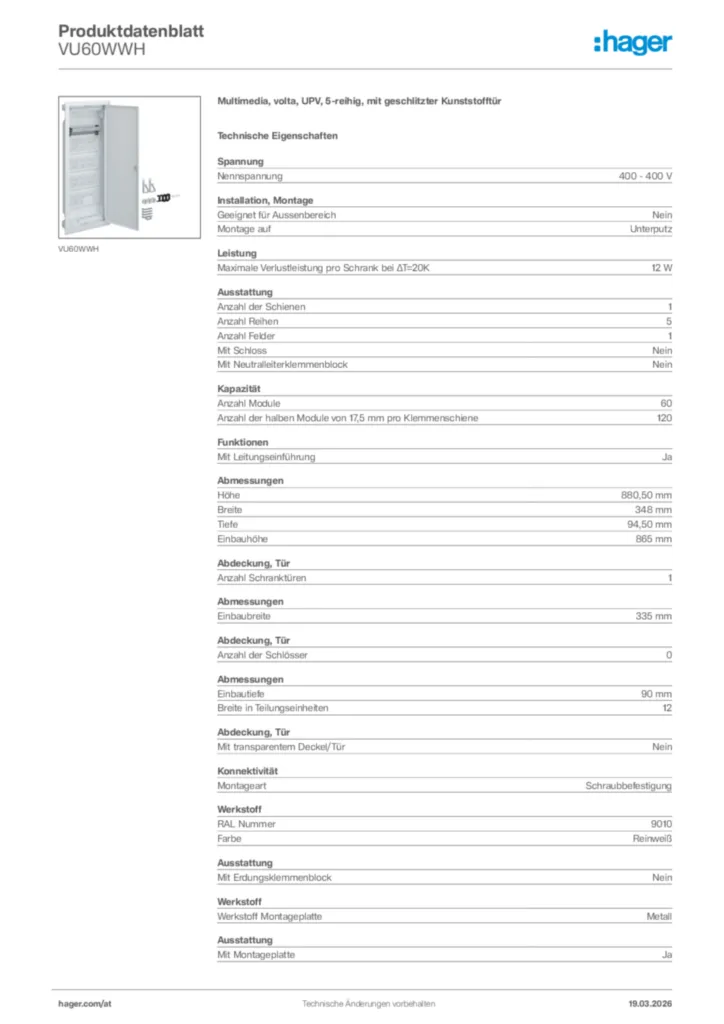

Multimedia, volta, UPV, 5-reihig, mit geschlitzter Kunststofftür VU60WWH
EAN
3250616616455
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
385,35 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar -
Abdeckung für Verteilerfeld 1 Produkte verfügbar -
Tür/Bedienfeld 6 Produkte verfügbar -
Rangierfeld für Gehäuse 6 Produkte verfügbar -
Steckdose für Reiheneinbau 3 Produkte verfügbar -
Mehr sehen 26 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VU602NWH
Hybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
356,80 € / Stück* -
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür
385,35 € / Stück* -
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür
349,04 € / Stück* -
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Kunststofftür
385,35 € / Stück*
-
VZ221H
Abdeckung, volta, hybrid, für 12 PLE Stromkreisverteiler
36,17 € / Stück*
-
VZ105N
Blendrahmen, Volta, 5reihig, mit Tür, RAL 9010
119,57 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
144,27 € / Stück* -
VZ125ETür, Volta, UPV/HWV, 5-reihig, Stahlblech
71,69 € / Stück* -
VZ125WTür, volta, Kunststoff, geschlitzt für UP- und Hohlwandverteiler, 5-reihig, IP30
97,82 € / Stück* -
VZ127NTür, volta, UP- und Hohlwandverteiler, Multimedia, 5-reihig
71,69 € / Stück* -
VZ135NTür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
178,34 € / Stück*
-
FZ06MK
Patch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
45,90 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
45,90 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
59,70 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
151,72 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
59,70 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
24,56 € / Paar*
-
VZ00AS
Schuko-Steckdose, universal, 3fach drehbar, geschraubt, Hutschienenmontage
111,83 € / Stück* -
VZ00HWSchuko-Steckdose, volta, 3fach, drehbar, für HWV im Austausch eines Schiebers
107,31 € / Stück* -
VZ00UPSchuko-Steckdose, volta, 3fach, drehbar, für UPV im Austausch eines Schiebers
107,31 € / Stück*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
52,50 € / Stück*
-
VZ115NErhöhungsrahmen, Volta, 5-reihig
82,18 € / Stück* -
VZ145NBlendrahmen, Volta, 5reihig, ohne Tür, RAL 9010
47,74 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,23 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,08 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,05 € / Stück*
-
FZ00MMHalter Patch-Panel, universal, links-rechts
22,96 € / Stück* -
VZ00EAEuroadapter, universal, Einsatz für Schutzkontaktabdeckung
10,48 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
34,70 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,72 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
24,70 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
23,88 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
24,34 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
24,34 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
33,43 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,64 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
58,85 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
4,81 € / Stück*
Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen5
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene120
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe865 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
-
Länge880,50 mm
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Montageanleitung
Montageanleitung für VHxx, VUxx, VZ00xx - Multimedia, volta, Mauerkasten (Stand: 04.2017)
Montageanleitung International 2024-11-07
PDF6,86 MB -
Bestellhilfe
Bestellhilfe de-AT 2024-01-16
PDF1,18 MB -
Katalog
AT Partnerkatalog 2024
Gültig ab 01.01.2024
PDF7,66 MB -
BIM Revit Objekte
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU24NWBMultimedia, volta, UPV, 2-reihig, 2 Montageplatten, ohne ZubehörPreis79,41 €/ Stück * -
2
VU36NWMultimedia, volta, UPV, 3-reihig, mit geschlitzter StahlblechtürPreis256,24 €/ Stück * -
3
VU36NWBMultimedia, volta, UPV, 3-reihig, 1x Hutschiene, 2x Montageplatte, ohne ZubehörPreis110,55 €/ Stück * -
4
VU36WWHMultimedia, volta, UPV, 3-reihig, mit geschlitzter KunststofftürPreis284,16 €/ Stück * -
5
VU48NWMultimedia, volta, UPV, 4-reihig, mit geschlitzter StahlblechtürPreis284,16 €/ Stück *
Ausschreibungstext
Multimedia, volta, UPV, 5-reihig, mit geschlitzter Kunststofftür
Installationskleinverteiler Unterputz aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE E 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage. Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden. Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90° drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Hinweis: Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden (nicht enthalten).
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU60WWH
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
