Multimedia, volta, UPV, 5-reihig, mit geschlitzter Stahlblechtür VU60NW
EAN
3250616615779
Marke
Hager
VPE
1 Stück
Preisgruppe
H12
Preis
371,73 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Installationskleinverteiler 4 Produkte verfügbar -
Abdeckung für Verteilerfeld 1 Produkte verfügbar -
Tür/Bedienfeld 5 Produkte verfügbar -
Rangierfeld für Gehäuse 6 Produkte verfügbar -
Erweiterungspakete 3 Produkte verfügbar -
Mehr sehen 22 weitere Produkte verfügbar
Vervollständigen Sie Ihr System
-
VU602NWH
Hybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Stahlblechtür
370,36 € / Stück* -
VU602WWHHybrid, volta, Unterputz, 24PLE, 2 Montageplatten, Steckdose und Kunststofftür
399,99 € / Stück* -
VU603NWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Stahlblechtür
362,30 € / Stück* -
VU603WWHHybrid, volta, Unterputz, 36PLE, 1 Montageplatten, Steckdose und Kunststofftür
399,99 € / Stück*
-
VZ221H
Abdeckung, volta, hybrid, für 12 PLE Stromkreisverteiler
37,54 € / Stück*
-
VZ105N
Blendrahmen, Volta, 5reihig, mit Tür, RAL 9010
124,11 € / Stück* -
VZ105WBlendrahmen, volta, mit geschlitzter Kunststofftür (Stahlblechrahmen), 5 reihig
149,75 € / Stück* -
VZ125ETür, Volta, UPV/HWV, 5-reihig, Stahlblech
74,41 € / Stück* -
VZ125WTür, volta, Kunststoff, geschlitzt für UP- und Hohlwandverteiler, 5-reihig, IP30
101,54 € / Stück* -
VZ135NTür, Volta, UPV/HWV, mit Sichtfenster, 5-reihig
185,12 € / Stück*
-
FZ06MK
Patch-Panel 6-fach, für Keystone, ohne Module, für Hutschiene oder geschraubt
47,64 € / Stück* -
FZ06MMOPatch-Panel 6-fach (E-Dat), ohne Module , für Hutschiene oder geschraubt
47,64 € / Stück* -
FZ12MKPatch-Panel, univ., 12-fach, für Keystone, o. Module, für Hutschiene/geschraubt
61,97 € / Stück* -
FZ12MMPatch-Panel, univers 12-fach(E-Dat) inkl 6xRJ45 Module, f.Hutschiene/geschraubt
157,49 € / Stück* -
FZ12MMOPatch-Panel, univers 12-fach (E-Dat) ohne Module, für Hutschiene oder geschraubt
61,97 € / Stück* -
VZ02MMMultimedia-Halter, universal, weiß, 2-fach, Kunststoff, für Montageplatten
25,49 € / Paar*
-
VZ302NSchliessung, Volta, Standard, zum Einbau in Türgriff
54,50 € / Stück*
-
VZ115NErhöhungsrahmen, Volta, 5-reihig
85,30 € / Stück* -
VZ145NBlendrahmen, Volta, 5reihig, ohne Tür, RAL 9010
49,55 € / Stück* -
VZ717Beschriftungssystem, Volta, 10 Stück
8,54 € / Set*
-
VZ407Plantasche, Volta, 220x240mm, für Dokumente, klarsicht
9,43 € / Stück*
-
VZ410NVerbindungswinkel, Volta, für HWV
20,81 € / Stück*
-
FZ00MMHalter Patch-Panel, universal, links-rechts
23,83 € / Stück* -
VZ00EAEuroadapter, universal, Einsatz für Schutzkontaktabdeckung
10,88 € / Stück* -
VZ00TSAusbaupaket, volta, hybrid, Trennschieber
36,02 € / Stück* -
VZ314BLBlind Modul (E-Dat), universal, zur Abdeckung nicht benötigter Modulfelder
5,94 € / Stück* -
VZ314RJRJ45 Modul (E-Dat), universal, C6, ISO A, 10GBit Ethernet (IEEE 802.3an), 180°
25,64 € / Stück* -
VZ315FFKOAX Modul (E-Dat), universal, F-Buchse / F-Buchse
24,79 € / Stück* -
VZ316FBKOAX Modul (E-Dat), universal, IEC/Antennen-Buchse
25,26 € / Stück* -
VZ317FSKOAX Modul (E-Dat), universal, IEC/Antennen-Stecker
25,26 € / Stück* -
VZ318LCLWL Modul (E-Dat) LC-Duplex-Buchse
34,70 € / Stück* -
VZ535Halteclip, Volta, für Stromkreistabelle
5,85 € / Stück* -
VZ555NTraggerüst Volta UPV 5-reihig Verteilerschrank
61,09 € / Stück*
-
VZ406Hutschiene, Volta, abgesenkt, für Mauerkasten
4,99 € / Stück*

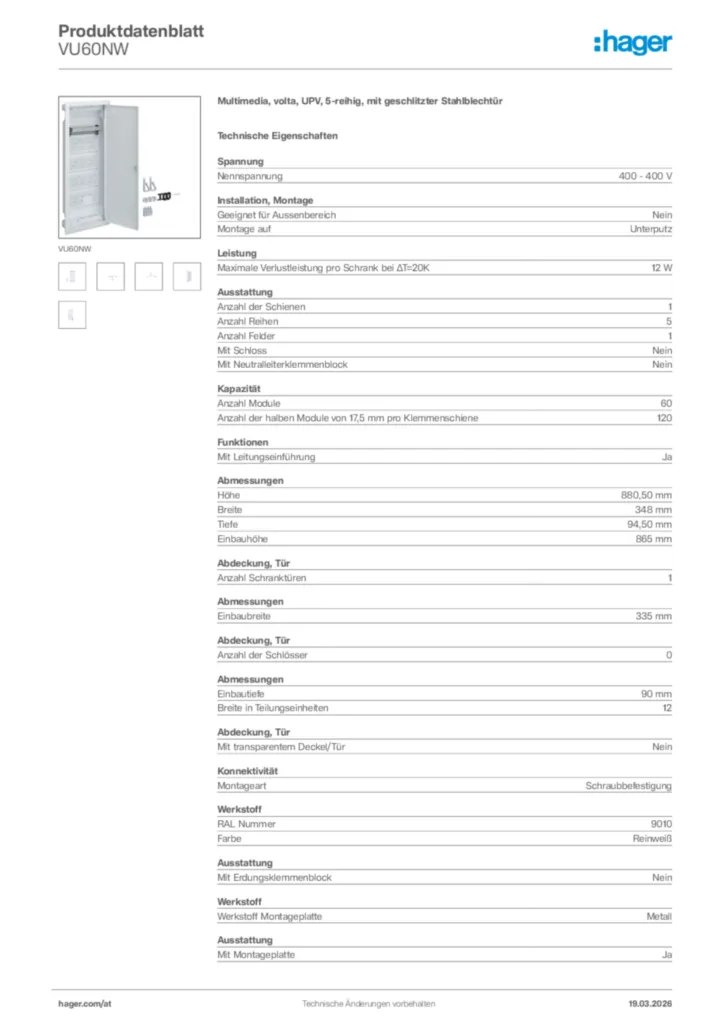

Technische Merkmale
Spannung
-
Nennspannung400 - 400 V
Installation, Montage
-
Geeignet für AußenbereichNein
-
Montage aufUnterputz
Ausstattung
-
Anzahl der Schienen1
-
Anzahl Reihen5
-
Anzahl Felder1
-
Mit SchlossNein
-
Mit NeutralleiterklemmenblockNein
-
Mit ErdungsklemmenblockNein
-
Mit MontageplatteJa
Kapazität
-
Anzahl Module60
-
Anzahl der halben Module von 17,5 mm pro Klemmenschiene120
Funktionen
-
Mit LeitungseinführungJa
Abmessungen
-
Höhe880,50 mm
-
Breite348 mm
-
Tiefe94,50 mm
-
Einbauhöhe865 mm
-
Einbaubreite335 mm
-
Einbautiefe90 mm
-
Breite in Teilungseinheiten12
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser0
-
Mit transparentem Deckel/TürNein
Konnektivität
-
MontageartSchraubbefestigung
Werkstoff
-
RAL Nummer9010
-
FarbeReinweiß
-
Werkstoff MontageplatteMetall
-
Ultraviolettstrahlen beständigNein
Sicherheit
-
SchutzklasseSchutzklasse II
-
Stoßfestigkeit IKIK05
-
IP-Klasse (Ingress Protection)IP30
-
SchließungstypSchnappverschluss, Ohne Schloss
-
Glühdrahttest650 °C
Umweltwert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
-
Bedienungsanleitung
Bedienungsanleitung International 2025-01-31
PDF9,70 MB -
Technische Broschüre
Technische Broschüre de-DE 2022-09-29
PDF9,49 MB -
Bestellhilfe
Planning help residential and installation enclosures
Plan pre-wired distribution boards with the Hager planning help (24AT003MC)
PDF1,18 MB -
BIM Revit Objekte
Range : Volta. Flush mounted switchboard without DIN rail system. German - Hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,32 MB
Range : Volta. Flush mounted switchboard without DIN rail system. German - Non hosted family - REVIT Family 2020 - V2022
BIM Revit Objekte de-DE 2020-01-01
RFA1,30 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty flush mounted hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,27 MB
Range Volta enclosures for AT (Lang. : de) IP30 empty flush mounted no hosted-V2021
BIM Revit Objekte de-DE 2020-01-01
RFA1,25 MB -
Konformitätserklärung
CE Declaration Volta Multimedia
Konformitätserklärung International 2020-09-07
PDF1,80 MB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
VU36NWMultimedia, volta, UPV, 3-reihig, mit geschlitzter StahlblechtürPreis265,98 €/ Stück * -
2
VU36NWBMultimedia, volta, UPV, 3-reihig, 1x Hutschiene, 2x Montageplatte, ohne ZubehörPreis114,75 €/ Stück * -
3
VU36WWHMultimedia, volta, UPV, 3-reihig, mit geschlitzter KunststofftürPreis294,96 €/ Stück * -
4
VU48NWMultimedia, volta, UPV, 4-reihig, mit geschlitzter StahlblechtürPreis294,96 €/ Stück * -
5
VU48NWBMultimedia, volta, UPV, 4-reihig, 1x Hutschiene, 3x Montageplatte, ohne ZubehörPreis157,63 €/ Stück *
Ausschreibungstext
Multimedia, volta, UPV, 5-reihig, mit geschlitzter Stahlblechtür
Installationskleinverteiler Unterputz aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE E 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Installationskleinverteiler Unterputz aus Kunststoff, nach OVE EN 61439-1/-3, geeignet zum Einsatz in Wohngebäuden nach OVE E 1815 und zum Einbau von schutzisolierten VDI Komponenten. Schutzart IP30, Schutzklasse II schutzisoliert.
Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang, ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage und verzinkten Stahlblech-Befestigungslaschen. Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich. Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren. Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff, Türanschlag rechts oder links ohne Blendrahmen-Demontage.
Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahme von unterschiedlichen Kommunikationsmodulen, für den geforderten Funktionspotentialausgleich nach EN 50310 sind am Patch Panel 2 Schraubbefestigungen vorhanden. Beschriftungsmöglichkeit mit beiliegendem Bezeichnungsstreifen zur Portbeschriftung. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 mm Lochung sind eingebaut. Ein Universalhaltebügel kann für die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech eingehängt werden.
Im unteren Anschlussraum ist eine 3-fach Schutzkontaktsteckdose (90 Grad drehbar) montiert. Über eine Anschlussklemme sind die Steckdosen direkt anschließbar. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II bestückbar.
Montage auf: Unterputz
Anzahl der Schienen: 1
Anzahl Reihen: 5
Anzahl Felder: 1
Anzahl Module: 60
Anzahl der halben Module von 17,5 mm pro Klemmenschiene: 120
Höhe: 880,50 mm
Breite: 348 mm
Tiefe: 94,50 mm
Anzahl Schranktüren: 1
Anzahl der Schlösser: 0
Werkstoff Montageplatte: Metall
Schutzklasse: Schutzklasse II
Stoßfestigkeit IK: IK05
IP-Klasse (Ingress Protection): IP30
Halogenfrei: Nein
Schließungstyp: Schnappverschluss
Ohne Schloss
Fabrikat : Hager oder gleichwertig
Artikel : VU60NW
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
